微重力监测技术在气藏开发中的应用

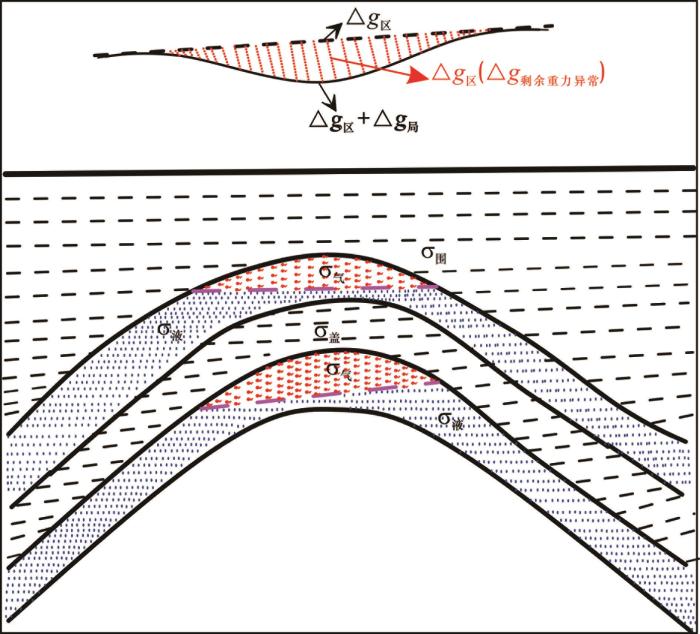

图1 含气地层重力异常特征

Fig.1 Characteristics of gravity anomalies in gas-bearing formations

在实际微重力监测结果中，在对应低值异常部位均出现一个（或两个）“两高夹一低”异常；重力异常具典型的“隆中凹”特征。这些重力异常特征可以作为区分含气区、不含气区，以及判断含气丰度等的依据：重力低值异常的范围就是天然气的分布范围，重力低的极值部位就是含气丰度最高部位，重力异常由高向低或由低向高的转折部位就是气田的气水边界。

2 微重力监测剩余气开发潜力及开发井评价模型建立

监测区已开发井位处剩余重力异常可分为3个区域：正异常区（异常极值均位于正异常区）、负异常区（异常极值均位于负异常区）、正负异常过渡带（异常极大值位于正异常区，异常极小值位于负异常区）。

因此，可根据划分的异常区域建立基于微重力监测结果的井位附近剩余气开发潜力评价和开发井位评价模型（图2）。

图2

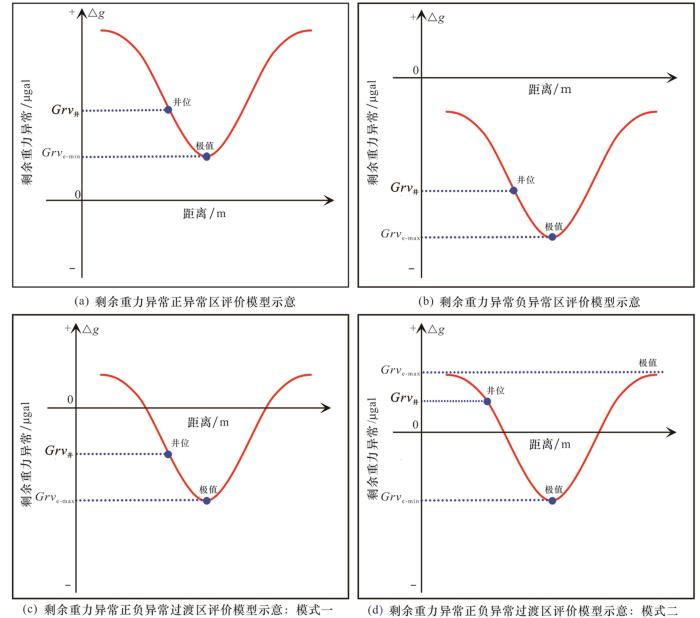

图2 剩余重力异常不同分区剩余气开发潜力及开发井位评价模型

Fig.2 Evaluation model of remaining gas development potential and development well location in different zones of residual gravity anomaly

利用归一化处理技术，针对划分的异常区域建立基于微重力监测结果的井位附近剩余气开发潜力评价和开发井位评价数学模型：

针对正异常区，建立数学评价模型，用式（1）表示：

γ = G r v_{e - m i n} / G r v_{井}

(1)

针对负异常区，建立数学评价模型，用式（2）表示：

γ = G r v_{井} / G r v_{e - m a x}

(2)

针对异常过渡区评价模型，存在2种模式［图2（c），图2（d）］，针对模式一，评价模型数学表达式可用式（1）表示；针对模式二，评价模型数学表达式用式（3）表示：

γ = (G r v_{井} - G r v_{e - m i n}) / (G r v_{e - m a x} - G r v_{e - m i n})

(3)

式中： $γ$ 为剩余气开发潜力评价和开发井位评价因子；Grv_井为钻井位置处剩余重力异常值；Grv_e-min为井位附近异常极小值点的剩余重力异常值；Grv_e-max为井位附近异常极大值点的剩余重力异常值。

（1）对于正异常区、负异常区以及正负异常过渡区中的模式一：当 $γ$ 越趋于1时，说明已开发井位越好。自气藏开发以来， $γ$ 越趋于1处的井位对应的天然气采收程度越高，且已开发井位附近区域的剩余气开发潜力越大。

（2）对于正负异常过渡区中的模式二：当 $γ$ 越趋于0时，说明已开发井位越好。自气藏开发以来， $γ$ 越趋于0处的井位对应天然气采收程度越高，且已开发位附近区域的剩余气开发潜力越大。

3 微重力监测成果在Su14加密井区应用

本文在Su14加密井区实施微重力监测，研究的目的层段为盒8段和山1段，试验区含气面积为4.8 km²，覆盖井数共18口，其中核心工区井数15口。

3.1　微重力监测结果描述Su14加密井区剩余气分布及评价剩余气开发潜力

对于含气地层，含气丰度越大，气藏剩余密度越小。图3（a）为Su14加密井区微重力监测剩余重力异常成果图，监测区整体表现为西南部和中部微重力负异常明显，剩余密度低，说明天然气剩余储量大，剩余气普遍分布；北部、东部和东南部微重力在局部区域出现负异常，对应含气体积相对较大，剩余气局部富集。图3（b）为数值模拟结果，在研究区的东部受边界影响较大，剩余气分布结果参考价值不大。对比图3可知，整体上微重力监测剩余气分布结果与数值模拟结果一致。

图3

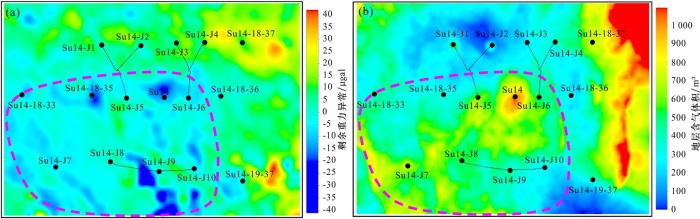

图3 Su14区块监测工区目标层剩余重力异常分布和地层含气体积平面分布

Fig.3 Distribution of residual gravity anomaly in the target layer and plane distribution map of formation gas volume in block Su14

根据含气地层在剩余重力异常剖面的特征，以Su14井位所在区为例（图4），分别沿长轴方向（白色线）和短轴方向（黑色线）切取剩余重力异常剖面，从异常剖面曲线上可以看出，异常极值大小均约为-20.25 μgal，长轴方向异常过渡带的区域剩余异常值大小约为-4.2 μgal，相差约为-16.05 μgal，该绝对值的3/4约为12.037 5 μgal，由于剩余重力异常是所有剩余密度体产生剩余重力异常的叠加。因此，在长轴方向气藏开发潜力较大的异常区域分布范围约在-8.212 5~-20.25 μgal之间。同理，短轴方向气藏开发潜力较大的异常区域分布范围约在-7.537~-20.25 μgal之间。

图4

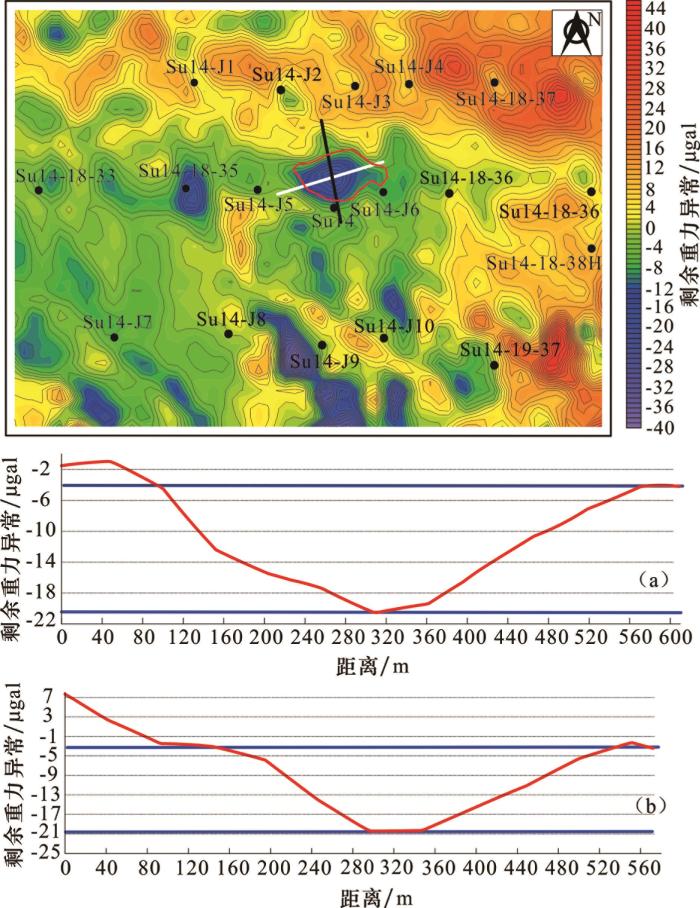

图4 Su14井位区沿椭圆形异常区长轴（a）和短轴（b）方向剩余重力异常剖面

Fig.4 Sectional view of residual gravity anomaly along the long axis（a） and short axis（b） of the elliptical anomaly area in the Well Su14 site area

综合长轴与短轴方向剩余重力异常范围，Su14井区异常区域分布在-7.875~-20.25 μgal之间，则可以圈划出Su14井位处剩余气的分布区域（图4圈划范围）。

根据Su14井位附近剩余气分布描述方式，可以圈划目标区所有井位附近以及井网间剩余气潜在区（图5）。图中紫色圈划部分为潜在剩余气分布区，在这些区域未钻井；红色圈划部分为已开发井附近剩余气分布潜在区（相当生产井气源区）。

图5

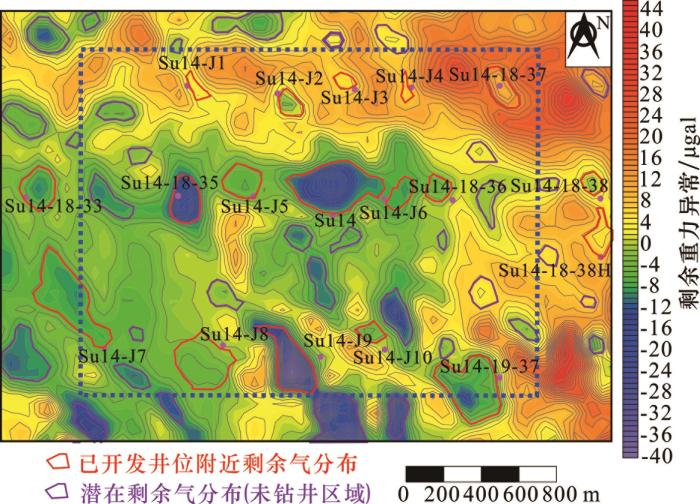

图5 Su14区块井位附近及井网间剩余气分布

Fig.5 Distribution map of remaining gas near well locations and between well patterns in block Su14

将微重力监测剩余气分布成果导入Petrel中（图6），可以得到加密试验核心区域剩余气富集面积为0.689 km²，其中已钻井位附近剩余气富集面积为0.452 km²，未钻井的潜力区域富集面积为0.237 km²。

图6

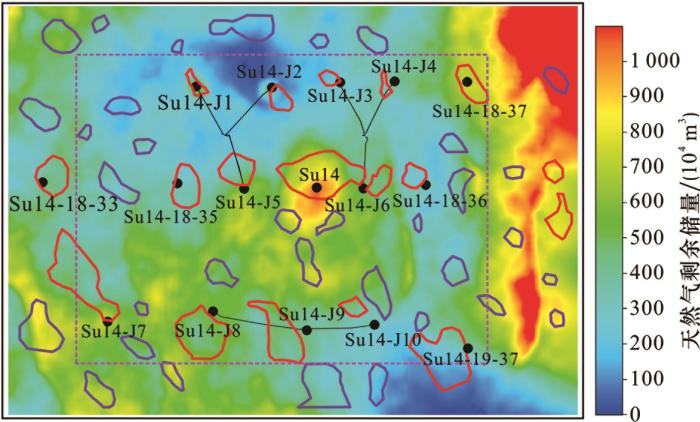

图6 Su14区块监测工区剩余储量平面分布

Fig.6 Plane distribution map of remaining reserves in the monitoring work area of block Su14

结合数值模拟计算结果，可以看出，核心区域剩余气储量为1.035 5×10⁸m³（其中已开发井位附近剩余气储量为6 849×10⁴m³，未钻井潜力区域剩余气储量为3 506×10⁴m³）。对比通过地质建模和数值模拟计算得到的研究区剩余气储量为1.18×10⁸m³，其结果相差较小，说明了微重力监测剩余气结果的可靠性。微重力监测结果稍微偏小，是因为微重力监测描述的剩余气结果主要为可动用剩余气储量，而通过地质建模和数值模拟结果计算的剩余气储量为整个区块剩余气储量（包括不可动用部分）。

3.2　开发井位评价及井位附近区域剩余气开发潜力评价

根据微重力监测剩余重力异常结果，将Su14加密井区井位按照正异常区、负异常区和正负异常过渡区进行分区，统计各区井位处剩余重力异常值、井位附近区剩余气聚集区异常极值以及各井开发数据（表1—表4），并根据表1—表4绘制与之对应的评价因子与开发采出程度对比条形图（图7—图10），最后根据建立的开发井位评价和井位附近剩余气开发潜力评价模型进行评价。

表1 Su14区块微重力监测正异常区各开发井统计

Table 1 Statistics of development wells in the positive anomaly area of microgravity monitoring in block Su14

井号	Grv_井/μgal	Grv_e-min/μgal	评价因子/10^-2	累计产量/（10⁴m³）	动储量/（10⁴m³）	采出程度/%
Su14-J4	8.950	6.550	72.326	1 452	2 050	70.83
Su14-J1	4.099	2.050	50.017	1 780	2 430	73.26
Su14-J3	7.146	4.850	67.867	1 213	1 798	67.46
Su14-18-37	10.603	10.150	95.728	3 926	4 695	83.62

表2 Su14区块微重力监测负异常区各开发井统计

Table 2 Statistics of development wells in the negative anomaly area of microgravity monitoring in block Su 14

井号	Grv_井/μgal	Grv_e-max/μgal	评价因子/10^-2	累计产量/（10⁴m³）	动储量/（10⁴m³）	采出程度/%
Su14	-6.527	-20.250	32.232	2 532	4 635	54.63
Su14-18-33	-5.094	-10.000	50.937	1 911	2 841	67.26
Su14-18-35	-15.264	-19.550	62.121	1 330	1 858	71.56
Su14-J7	-5.872	-12.750	62.715	3 655	4 673	78.21
Su14-J6	-7.463	-8.650	86.277	1 643	2 258	72.76

表3 模式一:Su14区块微重力监测区正负异常过渡区各开发井统计

Table 3 Model one: Statistics of development wells in the positive and negative anomaly transition area of microgravity monitoring in block Su14

井号	Grv_井/μgal	Grv_e-min/μgal	评价因子/10^-2	累计产量/（10⁴m³）	动储量/（10⁴m³）	采出程度/%
Su14-J9	-1.039	-37.950	2.738	1 559	2 261	68.97
Su14-19-37	-0.459	-12.050	3.809	2 983	4 420	67.49
Su14-J8	-0.203	-1.625	12.507	1 329	1 725	77.04
Su14-J5	-3.890	-6.413	60.654	2 494	3 182	78.39

表4 模式二: Su14区块微重力监测区正负异常过渡区统计

Table 4 Model two: Statistics of development wells in the positive and negative anomaly transition area of microgravity monitoring in block Su14

井名	Grv_井/μgal	Grv_e-max/μgal	Grv_e-min/μgal	评价因子/10^-2	累计产量/（10⁴m³）	动储量/（10⁴m³）	采出程度/%
Su14-18-36	1.156	1.464	-4.700	95.002	963	1 352	71.22
Su14-J2	2.573	3.731	-2.393	81.086	1 261	1 875	67.23
Su14-J10	0.992	2.324	-4.675	80.959	1 706	2 435	70.06
Su14-18-38	4.279	5.736	-0.846	77.860	4 493	5 922	75.88

图7

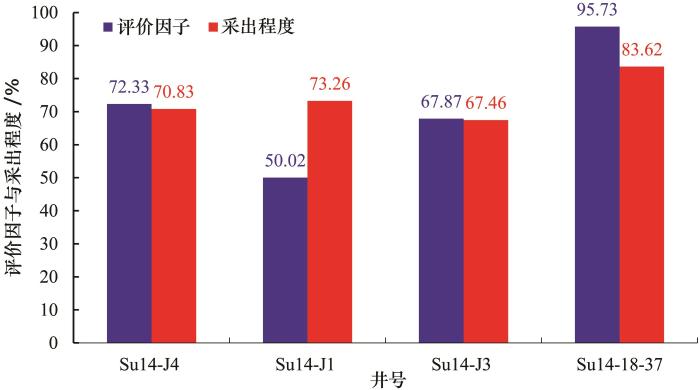

图7 正异常区开发井位附近剩余气开发潜力评价因子与采出程度对比条形图

Fig.7 The comparing of bar graph between the development potential evaluation factors and the recovery degree of the remaining gas near the development well location in the positive anomaly area

图8

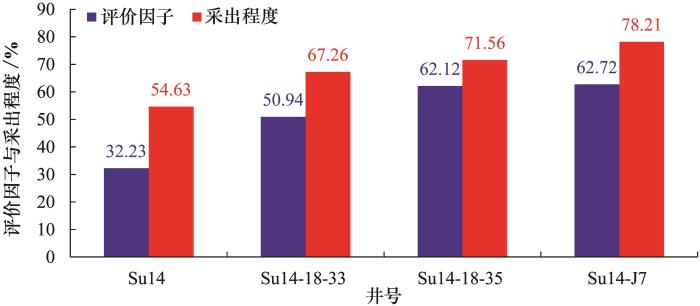

图8 负异常区开发井位附近剩余气开发潜力评价因子与采出程度对比条形图

Fig.8 The comparing of bar graph between the development potential evaluation factors and the recovery degree of the remaining gas near the development well location in the negative anomaly area

图9

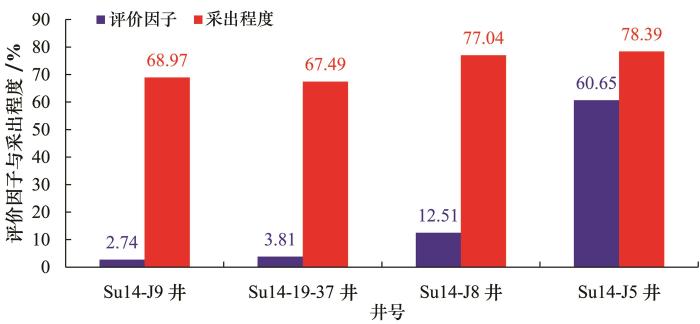

图9 模式一：正负异常过渡区域开发井位附近剩余气开发潜力评价因子与采出程度对比条形图

Fig.9 Model one： The comparing of bar graph between the development potential evaluation factors and the recovery degree of the remaining gas near the development well location in the positive and negative anomaly transition area

图10

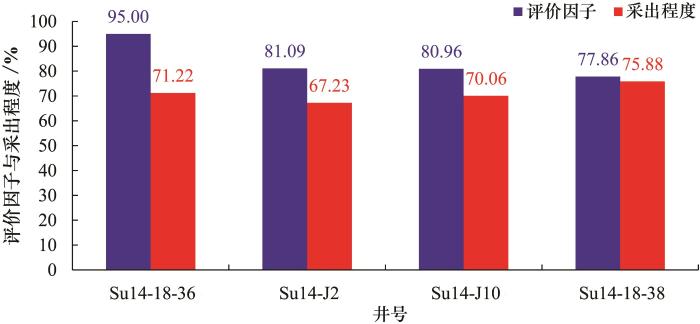

图10 模式二：正负异常过渡区域开发井位附近剩余气开发潜力评价因子与采出程度对比条形图

Fig.10 Model two： The comparing of bar graph between the development potential evaluation factors and the recovery degree of the remaining gas near the development well location in the positive and negative anomaly transition area

从各区开发井位和井位附近剩余气开发潜力评价因子 $γ$ 与采出程度对比条形图可以看出，微重力监测结果与各井累产量生产规律相符。统计的17口井中，只有在正异常区Su14-J4井微重力监测结果与累产量结果不符，总符合率达到94.12%，验证了评价模型的准确性。

3.3　挖潜措施及效果预测

根据微重力监测剩余气分布描述、开发井位和井位附近剩余气开发潜力评价，并结合研究区实际情况，研究区下一步综合调整挖潜措施方案为：在井距大、井控程度低且剩余储量高的Su14-J8井和Su14-J7井两井之间部署一口加密井Su14-J11井（图11），井距缩小为350 m；进行布井加密；在井距小、井控程度高但剩余储量仍然较大的Su14井和Su14-J9井建议通过进一步生产调控，结合动静态资料，调整射孔层位，提高单井采气速度。

图11

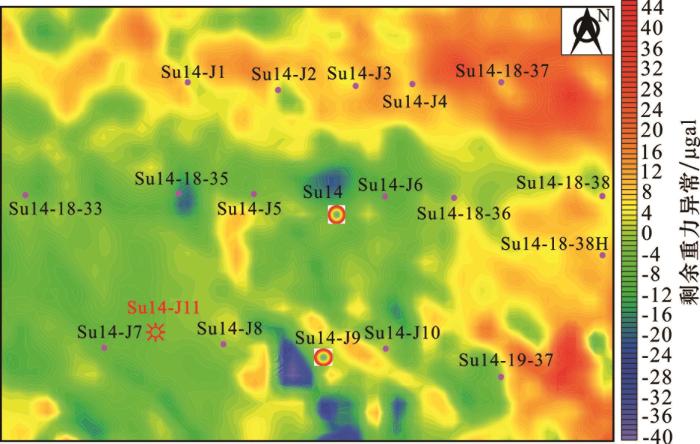

图11 Su14加密试验区措施调整部署（微重力）

Fig.11 Adjustment and deployment of measures in the Su14 encrypted test area （microgravity）

利用数值模拟技术，对调整方案进行指标预测，并与目前方案进行对比，设计单井废弃产量为400 m³/d，采取井组产量控制模式，进行生产指标预测10年。

从效果预测（图12）和地层压力变化（图13）看出，核心区按15口投产井继续生产，预计到2030年底，最终累计产气量3.14×10⁸m³，地层压力降为14.0 MPa，采出程度54.2%。调整部署后，最终累计产气量3.42×10⁸m³，地层压力降为13.1 MPa，采出程度达到59.0%，累计产气量增加0.28×10⁸m³，采收率提高4.8%（表5）。

图12

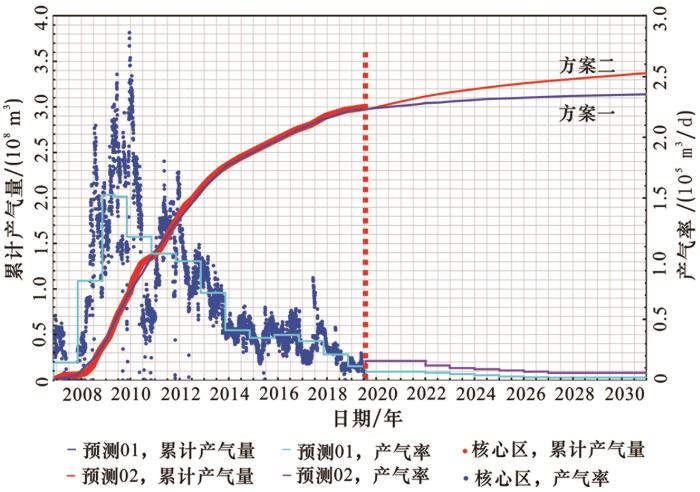

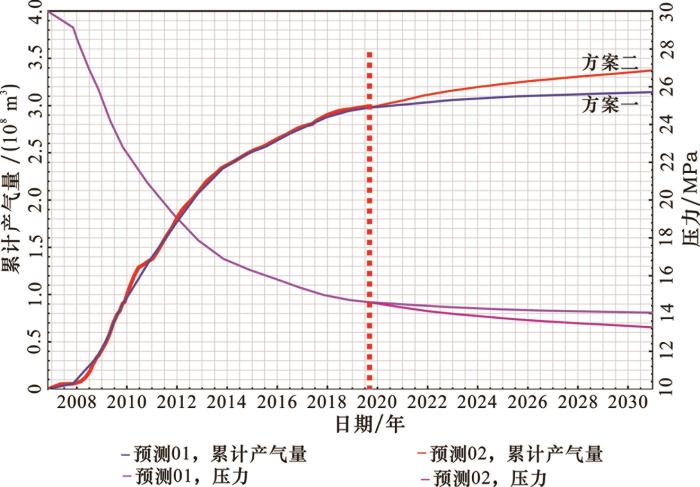

图12 核心区不同方案效果预测对比

Fig.12 Comparison chart of effect prediction of different schemes in the core area

图13

图13 核心区不同方案地层压力变化对比

Fig.13 Comparison of formation pressure changes of different schemes in the core area

表5 Su14加密试验区调整挖潜方案指标对比

Table 5 Comparison table of indicators for adjustment of potential tapping schemes in Su14 encryption test area

序号	对比内容	地质储量/（10⁸m³）	井均累计产气量/（10⁴m³）	工区累计产气量/（10⁴m³）	采出程度/%
方案一	目前投产井预测废弃期末	5.8	2 094	3.14	54.2
方案二	部署1口新井，老井增产2口	5.8	2 281	3.42	59.0

4 结论

（1）明确了含气地层在微重力监测剖面的特征：重力低值异常的范围是天然气的分布范围；重力低的极值部位是含气丰度最高部位；重力异常由高向低或由低向高的转折部位是气田的气水边界。通过在Su14加密井区微重力监测，描述了剩余气在井位附近分布和井网间分布范围，并确定了研究区平面上剩余气分布规律：研究区西南部和中部剩余气普遍分布，剩余储量大；而北部和东南部剩余气局部富集。

（2）建立了微重力监测成果开发井位评价和剩余气开发潜力评价模型，并将评价模型应用于Su14加密井区，对开发井井位以及剩余气开发潜力进行了评价，评价结果与各井累产量生产规律符合率达到了94.12%，验证了建立的微重力监测成果评价模型的正确性。

（3）根据剩余重力监测剩余气分布描述结果和开发井位评价以及剩余气开发潜力评价结果，明确了工区下步调整挖潜方向，能有效改善工区开发效果，预计10年增加可采储量0.28×10⁸m³，提高采收率4.8%。
