东海西湖凹陷中南部HY区天然气碳同位素分布控制因素及充注模式

  • 丁飞 ,
  • 邹玮 ,
  • 刘金水 ,
  • 刁慧 ,
  • 张武 ,
  • 赵洪 ,
  • 于仲坤
展开
  • 中海石油(中国)有限公司上海分公司,上海 200335

丁飞(1982-),男,山东东营人,博士,高级工程师,主要从事油气勘探研究. E-mail:.

收稿日期: 2024-01-04

  修回日期: 2024-03-21

  网络出版日期: 2024-04-07

Controlling factors of natural gas carbon isotope distribution and its charging models in the HY area in the central and southern Xihu Sag, East China Sea Basin

  • Fei DING ,
  • Wei ZOU ,
  • Jinshui LIU ,
  • Hui DIAO ,
  • Wu ZHANG ,
  • Hong ZHAO ,
  • Zhongkun YU
Expand
  • Shanghai Branch of CNOOC Ltd. ,Shanghai 200335,China

Received date: 2024-01-04

  Revised date: 2024-03-21

  Online published: 2024-04-07

Supported by

The Major National Science and Technology Projects of the 13th Five Year Plan(2016ZX05027-001)

the National Oil and Gas Resource Evolution of the 14th Five Year Plan(QGYQZYPJ2022-3)

the Major Science and Technology Project of CNOOC(KJZX-2023-0101)

摘要

HY区是东海西湖凹陷中南部重要的天然气勘探区,勘探程度不高,天然气成藏机制认识不足制约了勘探的进一步拓展。为明确天然气成藏过程,综合利用天然气、烃源岩及储层等分析化验资料,以天然气碳同位素为研究对象,对其分布控制因素进行分析,建立了HY区天然气充注模式,指出了有利勘探方向。结果表明:①HY区天然气为有机成因的煤型气,成气母质为腐殖型干酪根;②烃源岩干酪根碳同位素组成及热演化程度是控制HY区天然气碳同位素平面分布的主要因素;天然气横向运移特征不显著,呈现下生上储、垂向运移、近源充注特征;③早、晚2期油气充注与储层致密化时间的先后关系是影响碳同位素垂向分布的重要原因:第1期储层尚未致密化,碳同位素呈“上轻下重”分布,第2期深部储层致密化,碳同位素组成呈“上重下轻”分布;④HY区存在早、晚2种天然气充注模式:早期充注模式主控区,天然气充注强度和圈闭有效性决定气藏规模,深、浅层皆为有利勘探层段;晚期充注模式主控区,天然气充注强度、圈闭有效性和储层物性决定气藏规模,浅层以常规勘探为主,深层低渗—致密层段以寻找有利“甜点”储层为主。

本文引用格式

丁飞 , 邹玮 , 刘金水 , 刁慧 , 张武 , 赵洪 , 于仲坤 . 东海西湖凹陷中南部HY区天然气碳同位素分布控制因素及充注模式[J]. 天然气地球科学, 2024 , 35(11) : 2029 -2039 . DOI: 10.11764/j.issn.1672-1926.2024.03.012

Abstract

HY area is an important natural gas exploration area in the central and southern Xihu Sag of East China Sea Basin, with a relatively low level of exploration. Insufficient understanding of the natural gas reservoir formation mechanism has constrained further exploration expansion. Integrated utilization of laboratory data of natural gas, source rocks, and reservoirs were used to clarify the process of natural gas accumulation. Taking natural gas carbon isotopes as the research object, the controlling factors of its distribution were analyzed and the natural gas charging model was established in the HY area, and the favorable exploration directions were pointed out. The following research results are obtained. First, the natural gas of HY area is coal-type gas, derived from humic-type kerogen. Second, the carbon isotope composition and thermal evolution degree of kerogen in source rocks are the main factors controlling the planar distribution of natural gas carbon isotopes in the HY area. The lateral migration characteristics of natural gas are not significant, showing downward generation and upward storage, vertical migration, and near source charging characteristics. Third, the relationship between the early and late stages of gas charging and the time of reservoir densification is an important reason for the vertical distribution of carbon isotope. The first stage reservoir has not been densified, and the carbon isotope is “light in the upper and heavy in the lower” distribution. In the second stage of deep reservoir densification, the carbon isotope is “upper heavy and lower light” distribution. Fourth, there are two kinds of natural gas charging modes, early and late, in HY area. In conclusion, the intensity of natural gas injection and the effectiveness of traps determine the scale of gas reservoirs in the early charging mode dominated area. Natural gas charging intensity, trap effectiveness and reservoir physical properties determine the scale of gas reservoirs in the late charging mode dominated area.

0 引言

油气同位素地球化学是油气地球化学研究中的重要分支,尤其稳定碳同位素组成蕴含了大量的成烃母质特征及地质历程信息1-5,且易于测量、方法成熟,是天然气地球化学研究的重要内容,已成为判识天然气成因类型、成熟度和气源对比的重要指标3。天然气稳定碳同位素组成受多种因素控制:首先,在同位素继承效应的控制下,成气母质的同位素特征决定了天然气碳同位素组成6-9;其次,天然气在形成过程中发生热动力学分馏作用,导致不同演化程度有机质形成的天然气碳同位素存在差异10-13,此外,天然气在运移、聚集过程中碳同位素也会发生分馏,造成同位素组成发生变化14-15。所以前人基于上述原理,通过不同类型烃源岩(干酪根)生烃热模拟、不同运移相态天然气运移分馏模拟、不同物性输导层天然气运移模拟等实验,结合实际地质资料分析,建立了一系列天然气成因判识图版和运移示踪指标,在天然气成藏过程研究中得到广泛应用16-20
HY区是东海西湖凹陷中南部勘探开发的重要区域,中浅层常规油气藏和深层低渗—致密气藏都有油气发现21-23。目前,前人24-28已经在研究区烃源条件、输导体系、圈闭条件、储集层物性及保存条件等方面开展了部分研究,形成了油气来源和富集特征的初步认识,但对于天然气来源及充注等成藏规律认识缺少系统分析,这在一定程度上限制了勘探进一步拓展。
鉴于此,本文以天然气碳同位素组成为研究对象,从平面和纵向碳同位素分布特征入手,结合烃源岩有机质特征、储层演化及储层包裹体分析,明确天然气碳同位素分布差异控制因素,建立天然气充注模式,提出有利勘探方向,以期对研究区油气勘探部署提供建议。

1 地质概况

西湖凹陷位于东海陆架盆地东北部,整体呈北北东向展布,西与海礁隆起、渔山东低隆起等构造单元相连,东与钓鱼岛隆褶带相邻,南部与钓北凹陷相接(图1),是在晚白垩世末期构造背景上发育的新生代沉积凹陷29。西湖凹陷演化过程经历断陷、断—坳转换及坳陷3个构造发育阶段,自下而上发育始新统八角亭组、宝石组、平湖组,渐新统花港组,中新统龙井组、玉泉组和柳浪组,上新统三潭组,以及第四系东海群(图1),凹陷内部可划分为西部斜坡带、中央反转构造带和东部断阶带三大次级构造带30。HY区位于西湖凹陷中央反转构造带中南部(图1),面积近2 500 km2,现已发现多个油气田及含油气构造,油气资源丰富,渐新统花港组是主要含油气层段23,沉积环境为三角洲沉积体系,主要储层为分流河道砂体,储层受压实作用影响而物性较差,部分表现为低孔渗特征28

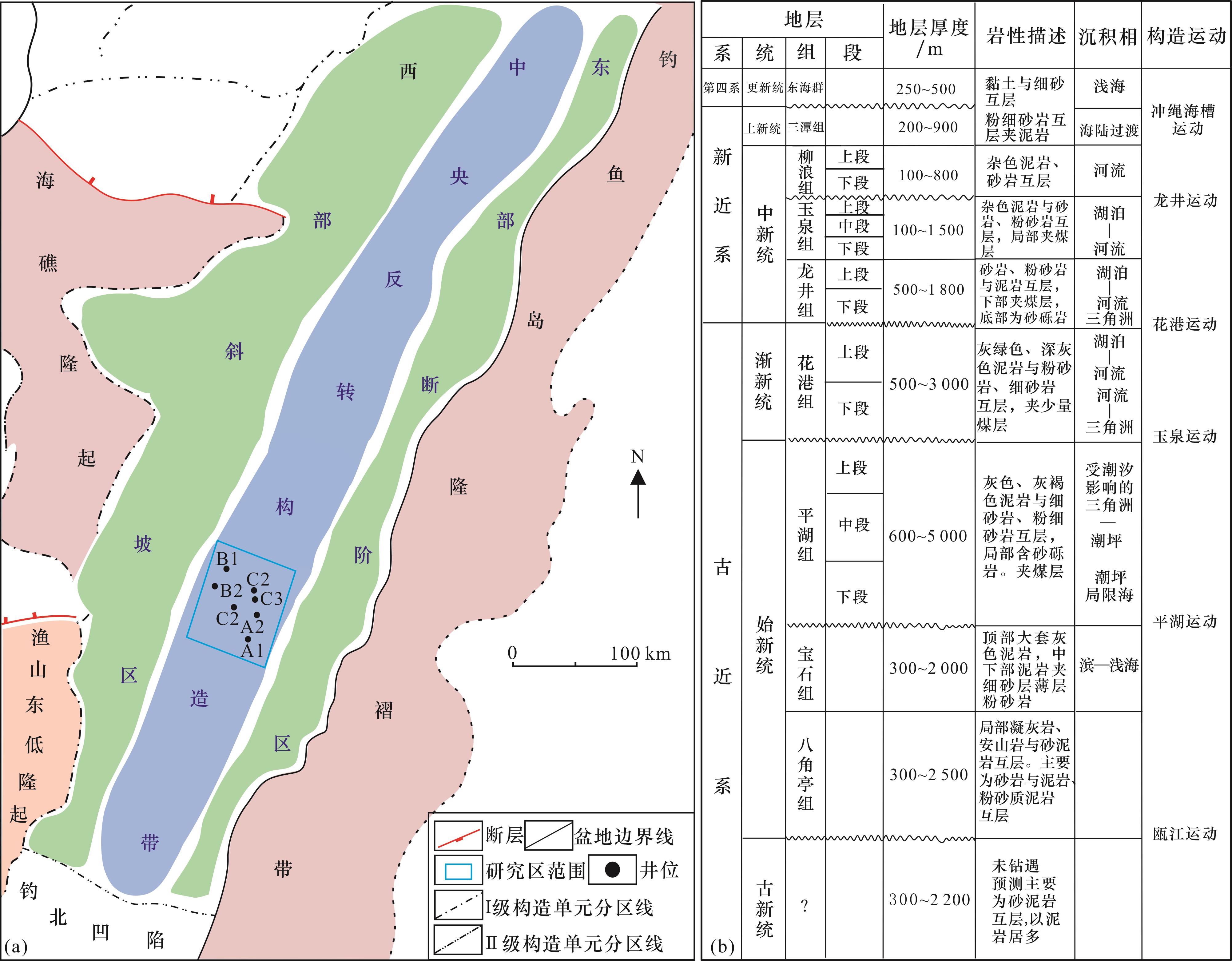

图1 西湖凹陷构造位置(a)及地层柱状图(b)

Fig.1 Tectonic location(a) and stratigraphic column(b) of Xihu Sag

2 天然气特征及成因

2.1 天然气组分及碳同位素特征

HY区天然气组分总体以烃类气体为主(表1),体积含量在89.76%~98.29%之间,其中甲烷含量最高,在56.18%~92.23%之间,平均值为81.68%;其次为乙烷,含量在3.58%~11.43%之间,平均值为6.59%,整体干燥系数分布在0.57~0.95之间,属于湿气。非烃气体以二氧化碳和氮气为主,二氧化碳含量在0.29%~9.96%之间,平均值为4.07%;氮气含量在0.12%~2.32%之间,平均值为1.06%。天然气碳同位素呈正序列分布,即δ13C113C213C3。天然气δ13C1值主要分布在-39.23‰~-31.70‰之间,平均值为-35.08‰;δ13C2值分布在-29.26%~-25.00‰之间,平均值为-27.15‰;δ13C3值分布在-26.93‰~-22.80‰之间,平均值为-25.05‰。
表1 西湖凹陷HY区天然气地球化学参数

Table 1 Geochemical characteristics of natural gases of HY area in Xihu Sag

井号 顶深/m 底深/m 天然气组分/%

干燥

系数

碳稳定同位素/‰
甲烷 乙烷 丙烷 异丁烷 正丁烷 异戊烷 正戊烷 正己烷+ 氮气 二氧化碳 甲烷 乙烷 丙烷
A1 2 512.50 2 519.00 56.18 11.43 15.70 5.65 5.68 2.11 1.35 0.00 1.42 0.48 0.57 -39.23 -29.26 -26.93
A1 3 031.50 3 039.00 82.27 6.32 3.20 1.33 0.96 0.45 0.22 0.00 2.32 2.93 0.87 -37.62 -28.14 -26.68
A2 3 649.00 3 659.00 83.51 5.94 2.61 1.01 0.78 0.39 0.39 0.61 0.39 4.37 0.88 -36.00 -28.00 -25.80
A2 4 220.00 4 226.00 78.10 6.60 2.69 0.67 0.68 0.25 0.23 0.54 0.28 9.96 0.88 -37.20 -28.80 -25.70
B1 3 528.00 3 535.50 82.42 8.98 6.68 0.13 0.03 0.02 0.03 0.00 1.34 0.29 0.84 -34.60 -27.50 -24.80
B1 4 173.00 4 186.50 80.30 7.31 3.23 0.92 0.67 0.24 0.14 0.00 1.54 5.52 0.87 -34.60 -27.40 -25.00
B2 3 526.00 3 555.00 86.45 4.98 1.88 0.67 0.41 0.18 0.12 0.24 0.66 4.42 0.91 -34.40 -27.40 -25.80
B2 3 959.00 3 969.00 82.39 5.38 1.93 0.57 0.42 0.17 0.15 0.33 1.11 7.57 0.91 -34.60 -27.30 -25.30
B2 4 180.00 4 194.00 80.43 6.96 2.67 0.66 0.56 0.20 0.14 0.25 2.02 6.11 0.88 -36.00 -27.30 -25.00
C1 3 309.80 3 326.00 85.74 5.40 2.09 0.80 0.47 0.22 0.10 0.00 0.36 4.82 0.90 -32.78 -25.72 -24.43
C2 3 350.00 3 361.00 87.64 6.12 2.39 1.00 0.58 0.26 0.19 0.00 0.92 0.58 0.89 -31.70 -25.10 -23.20
C2 3 963.70 3 979.70 84.23 6.68 2.30 0.66 0.49 0.20 0.15 0.00 0.12 4.92 0.89 -34.20 -26.00 -24.20
C3 3 416.20 3 437.40 92.23 3.58 0.93 0.33 0.24 0.12 0.13 0.31 1.25 0.89 0.95 -33.10 -25.00 -22.80

注:正己烷+指正己烷及其他碳数大于6的烷烃

2.2 天然气成因类型

天然气中烃类气碳同位素组成随碳数增加而变重,无倒转现象,揭示HY区天然气为正常热成因气,且来源单一。乙烷碳同位素具有较强的母质继承性,且受成熟度影响较小,是判别天然气成因类型的良好地球化学指标,通常将δ13C2值等于-29‰作为划分油型气和煤型气的界限1。西湖凹陷HY区天然气δ13C2值基本都在-29‰以上,表明天然气成气母质以腐殖型有机质为主,属于煤型气。依据DAI等31提出的甲、乙、丙烷碳同位素值与成因关系,研究区天然气大都分布在煤成气区域,少量分布在煤成气和(或)油型气区(图2)。

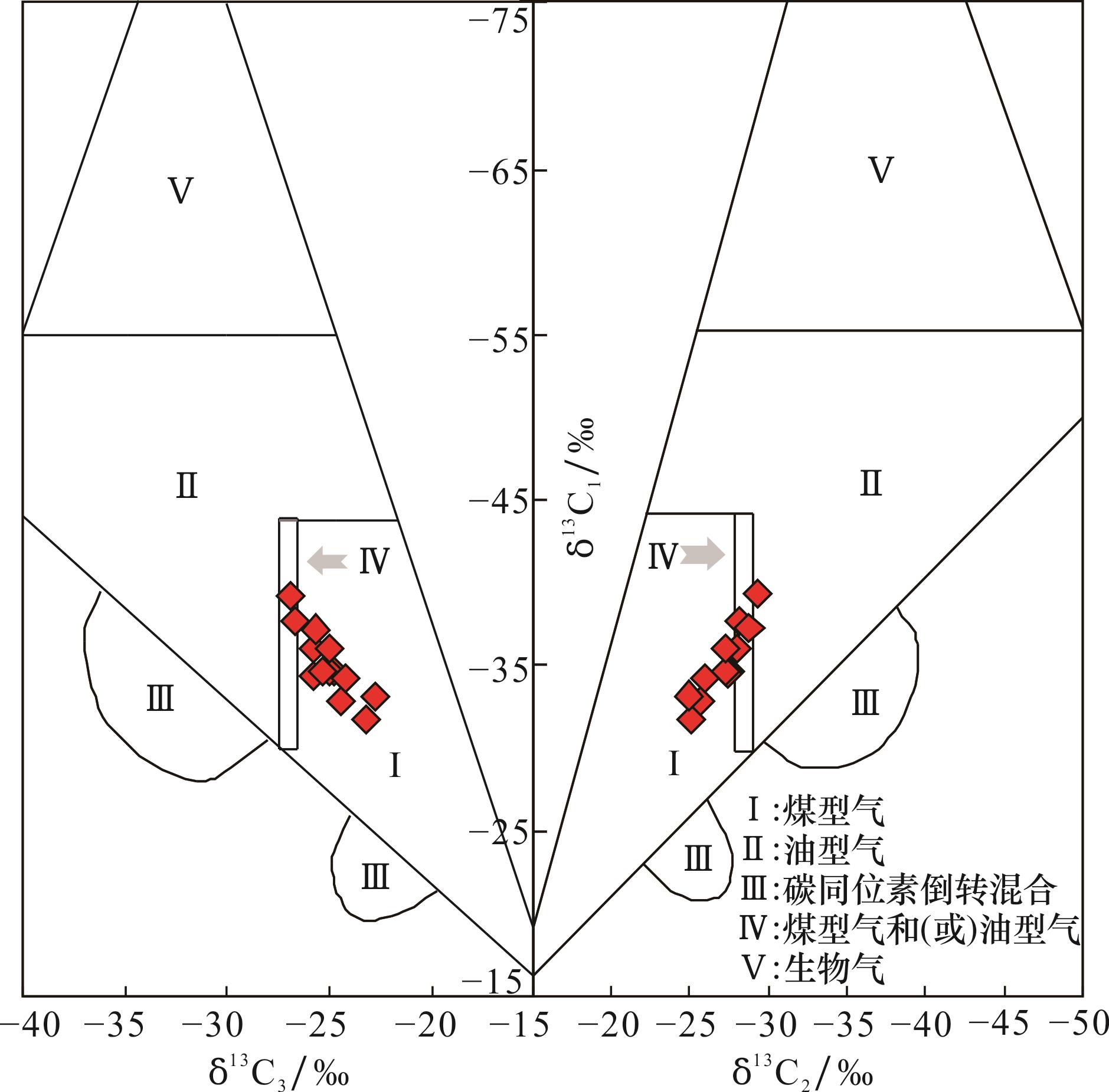

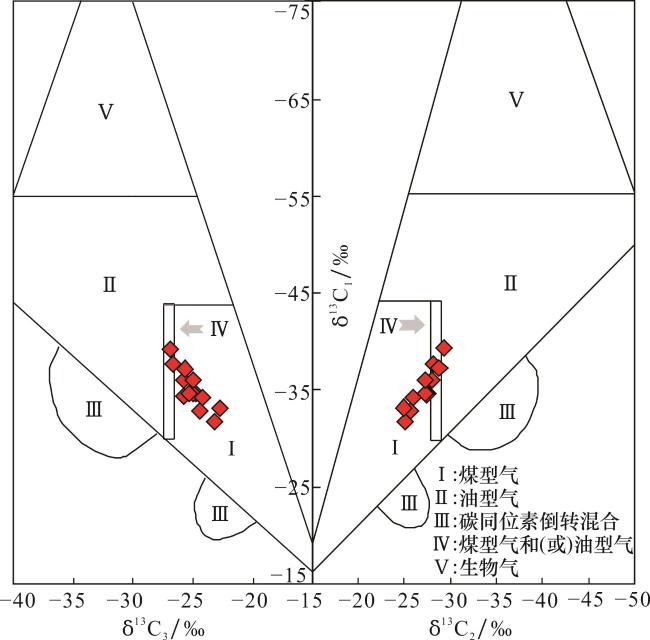

图2 西湖凹陷HY区天然气成因判识(图版引自文献[2])

Fig.2 Genesis identification of natural gas in HY area of Xihu Sag (plate is cited from Ref.[2])

3 天然气碳同位素平面分布与控制因素

基于天然气甲、乙烷碳同位素值分布差异(图3),平面上,将HY区划分为A、B、C共3个区域,其中A区天然气甲烷碳同位素值低于-36‰,相应乙烷碳同位素值低于-28‰;B区天然气甲烷碳同位素值分布在-34‰~-36‰之间,对应乙烷碳同位素值分布在-27‰~-28‰之间;C区天然气甲烷碳同位素值普遍大于-34‰,乙烷碳同位素值大于-26‰。

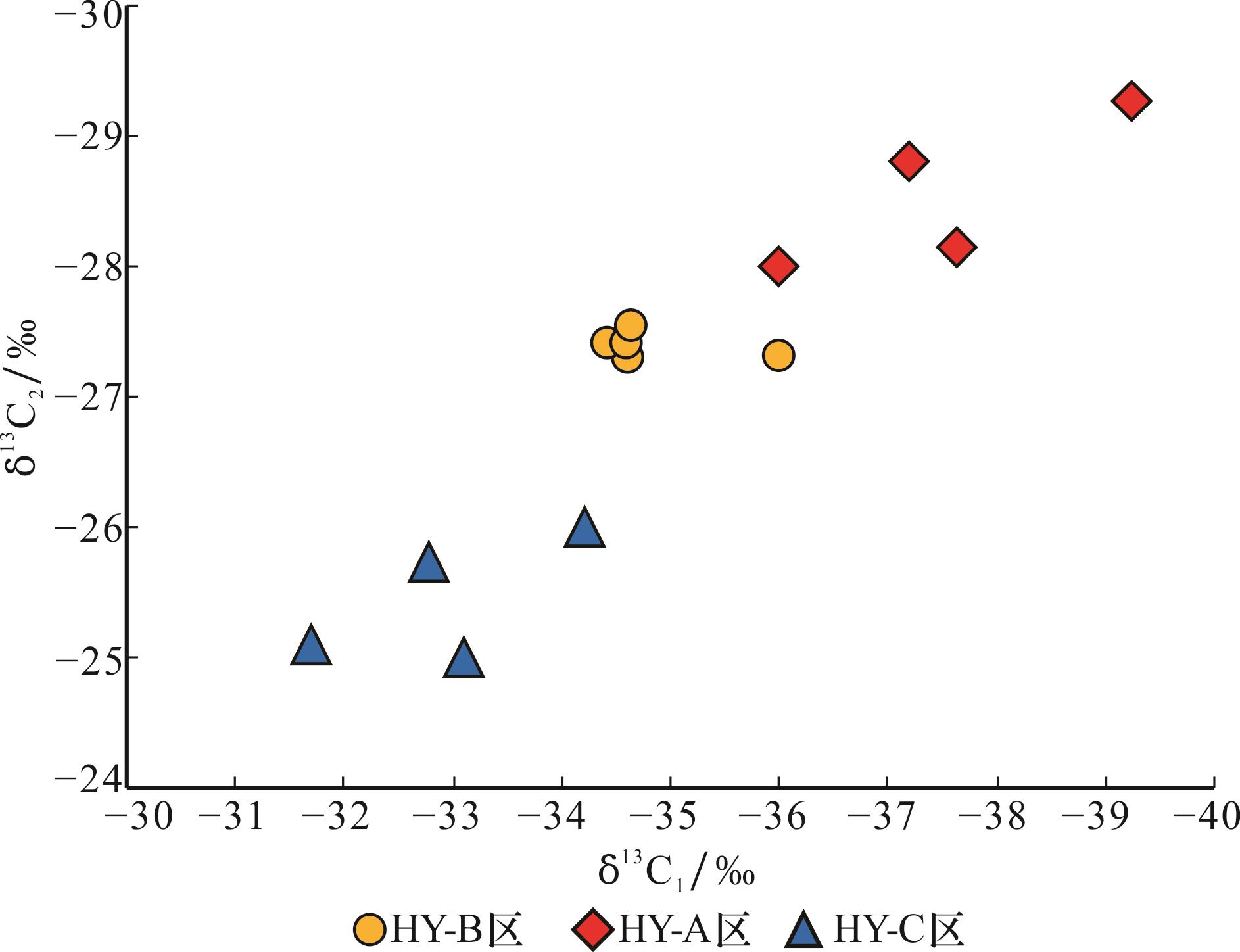

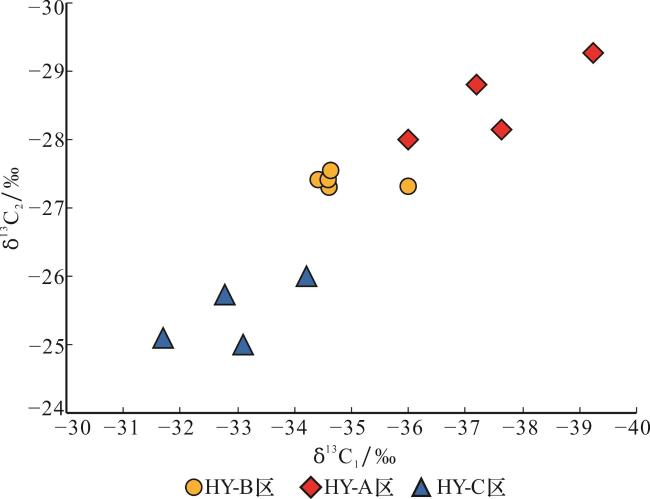

图3 西湖凹陷HY区天然气甲、乙烷同位素交会图

Fig.3 Isotopic crossplot of methane and ethane of nature gas in HY area of Xihu Sag

3.1 烃源岩有机质特征与碳同位素继承效应

气源岩有机质由于沉积环境及母质来源的差异,其原始物质的稳定碳同位素有明显差别,必然影响生成天然气的碳同位素组成1。平湖组是西湖凹陷主力烃源岩,为一套海陆过渡相煤系地层,规则甾烷C27/C29、Ts/Tm及伽马蜡烷含量是判别西湖凹陷烃源岩有机质组成及沉积保存环境的有效指标,受烃源岩演化影响小32。HY区沉积相主要以三角洲相为主,包括三角洲平原和三角洲前缘亚相33-34,生物标志物参数显示(图4),烃源岩有机质来源具有相似性,都表现为陆源高等植物和水生生物共同贡献,其中HY-A区陆源高等植物占比最高,C27/C29值约为0.5,HY-B区陆源高等植物占比最低,C27/C29值达到1.0以上,HY-C区陆源高等植物贡献介于两者之间。低Ts/Tm值是西湖凹陷煤层的典型特征35,HY区Ts/Tm值表现为HY-A区<HY-C区<HY-B区的特征,揭示了HY-A区煤层相对较发育,HY-B区煤层发育最少,HY-C区煤层发育介于两者之间。伽玛蜡烷含量是反映沉积水体盐度的良好指标35,HY区伽马蜡烷/C30藿烷值呈现HY-A区<HY-C区<HY-B区的规律,揭示水体盐度逐渐增加,结合烃源岩氧化还原环境指标Pr/Ph值呈现HY-C区<HY-A区<HY-B区,综合判断HY-A区烃源岩陆源高等植物贡献相对较大,水体盐度低,有机质保存于弱氧化—弱还原环境,HY-B区烃源岩陆源高等植物贡献相对中等,水体盐度较高,有机质保存于氧化环境,HY-C区烃源岩陆源高等植物贡献相对较低,水体盐度适中,有机质保存于还原环境。

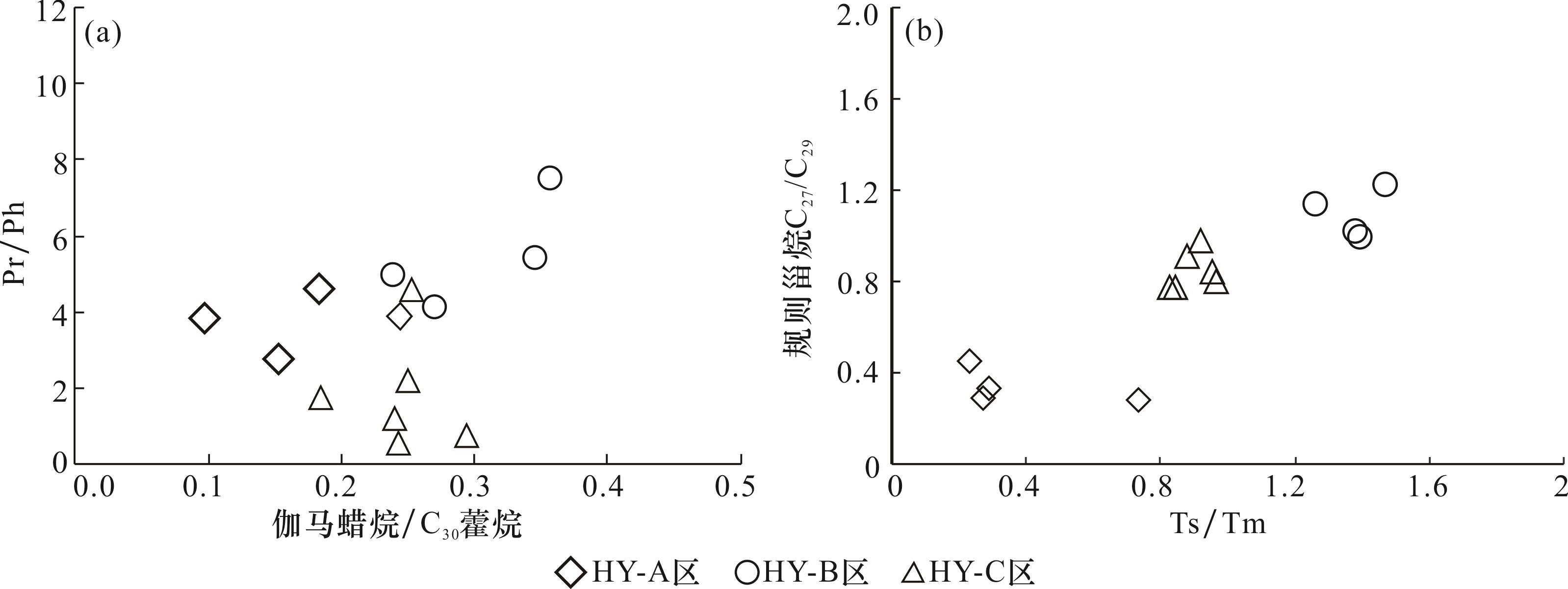

图4 西湖凹陷HY区平湖组烃源岩生物标志物参数交会图

Fig.4 Crossplot of biomarker parameters of source rocks from Pinghu Formation in HY area of Xihu Sag

HY区烃源岩干酪根碳同位素组成普遍较重(图5),分布在-28‰~-25‰之间,呈现HY-B区<HY-A区<HY-C区,即HY-C区干酪根碳同位素值最高,平均值为-25.38‰;其次为HY-A区,平均值为-26.19‰;HY-B区最低,平均值为-26.88‰。研究表明陆源高等植物贡献为主的有机质碳同位素相对富集13C,而以水生生物贡献为主的有机质一般相对富集12C36,按照母质继承性,理论上HY区烃源岩形成天然气碳同位素特征(HY-B区<HY-A区<HY-C区)与现今发现天然气碳同位素特征(HY-A区<HY-B区<HY-C区)不一致,主要表现在HY-A区天然气碳同位素组成偏轻。HY-A区平湖组烃源岩埋深较浅,表明除烃源岩成气母质控制之外,热演化作用也是控制天然气同位素组成的重要因素。

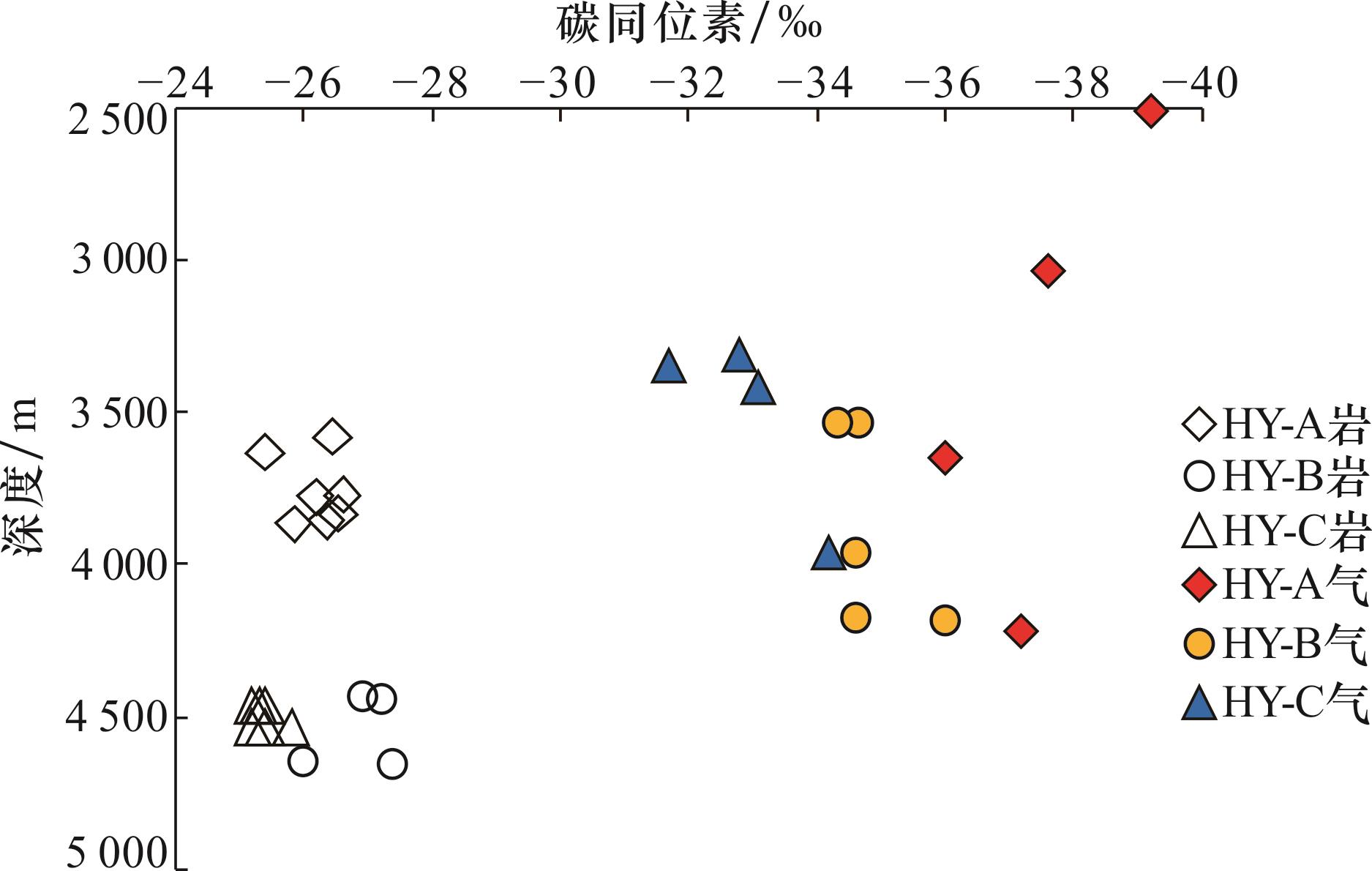

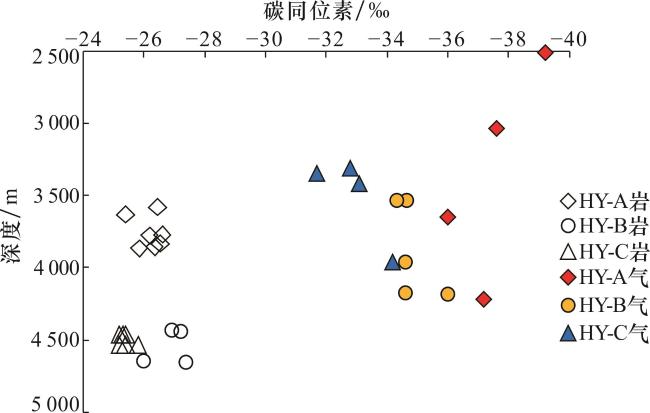

图5 西湖凹陷HY区烃源岩干酪根及甲烷碳稳定同位素随深度变化

Fig.5 The variation of source rock kerogen and methane carbon stable isotope with depth in HY area of Xihu Sag

3.2 烃源岩热演化特征与同位素分馏效应

烃类气体的碳同位素组成受C—C键断裂过程中的动力学分馏效应控制,通常12C—12C键能比 13C—13C键能小。干酪根生气阶段早期,主要是12C易从成气母质中分离出来,相应形成天然气碳同位素组成较轻,随着成气温度逐渐增高,键能较大的13C更多从成气母质中分离出来,形成的天然气碳同位素组成趋于变重11。HY区平湖组烃源岩镜质体反射率R O与埋深及地温梯度显示37:HY区A1井烃源岩埋深在3 800 m左右,对应R O值约为0.8%,地温梯度为3.30~3.40 ℃/100 m;HY-B区与HY-C区烃源岩埋深相近,约为4 500 m,而HY-C区地温梯度高于HY-B区,分别为3.50~3.60 ℃/100 m和3.40~3.50 ℃/100 m,推测相应烃源岩R O值表现为HY-A区<HY-B区<HY-C区,可见HY-A区烃源岩热演化程度最低,属于干酪根早期生气阶段,此时形成的天然气碳同位素组成最轻;而HY-C区热演化程度最高,对应干酪根中期生气阶段,此时形成的天然气碳同位素组成最重;HY-B区烃源岩演化程度居中,形成的天然气碳同位素组成适中。

3.3 天然气运移与同位素分馏效应

天然气以扩散方式运移时,由于重的碳同位素13C比轻的碳同位素12C易于被岩石吸附,且12C分子质量小,扩散能力强,导致沿运移方向12C相对富集,甲烷碳同位素运移分馏特征明显,而乙烷及以上烃类气体碳同位素分馏不显著15。前人38研究认为天然气组分异丁烷/正丁烷、氮气/乙烷和甲烷碳同位素是表征西湖凹陷天然气运移的有效参数,平面上,HY区甲烷碳同位素值呈现HY-A区<HY-B区<HY-C区变化趋势,按照运移分馏原理揭示天然气由HY-C区至HY-A区方向运移,而异丁烷/正丁烷值则以HY-C区最高,HY-A区最低,氮气/乙烷值表现为HY-B区最高,HY-C区最低,各运移参数之间相互矛盾,表明平面上HY区天然气几乎没有横向运移特征(图6),对天然气碳同位素平面分布无显著影响。

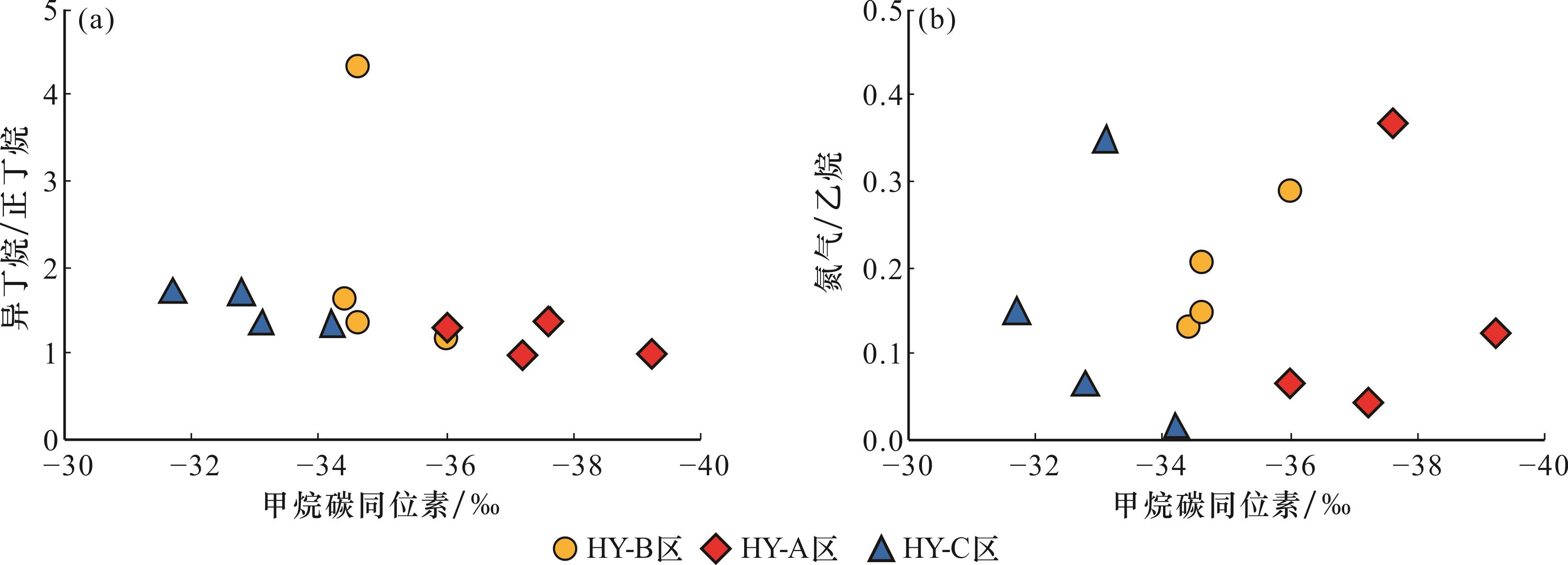

图6 西湖凹陷HY区天然气甲烷碳同位素与运移参数关系

Fig.6 Relationship between carbon isotope and migration parameters of natural gas methane in HY area of Xihu Sag

综合以上分析,HY区烃源岩干酪根碳同位素组成及热演化程度是控制天然气碳同位素平面分布的主要因素,天然气横向运移特征不显著,表明HY区天然气为下生上储、垂向运移,近源充注特征。

4 天然气碳同位素垂向分布与控制因素

HY区天然气碳同位素组成垂向分布具有一定规律,除A1井表现为“上轻下重”外,其余井都呈现“上重下轻”特征。HY区现今主要勘探层段花港组埋深较大,致密砂岩储层普遍发育23,致密层段天然气充注难度大,且西湖凹陷天然气具有多期充注特征39,不同充注期次天然气碳同位素组成特征有差异,天然气垂向运移条件下,充注时间与储层致密化时间的先后关系是影响碳同位素组成垂向分布的重要原因。

4.1 储层演化过程

HY区储层以长石岩屑砂岩为主,其次为长石砂岩和岩屑砂岩,碎屑组分包括石英、长石和岩屑,其中石英颗粒含量在60%以上,长石和岩屑含量平均为20%左右;储层孔隙类型以溶蚀孔为主,包括铸模孔、粒间溶孔和粒内溶孔40;储层孔隙度主要分布在2.8%~19.8%之间,平均约为9.52%,渗透率分布在(0.02~659)×10-3 μm2之间,平均值为4.12×10-3 μm2,埋深3 600 m以上主要发育中—低渗储层,埋深3 800 m以下主要发育致密储层(图7)。深埋条件下的压实作用是西湖凹陷储层致密化的主要原因41,孔隙定量演化分析显示花港组储层自4 Ma进入中成岩阶段B期,此时,储层成岩环境由酸碱过渡向碱性环境转化,孔隙度降低至8.42%,对应储层地温约为150~160 ℃42

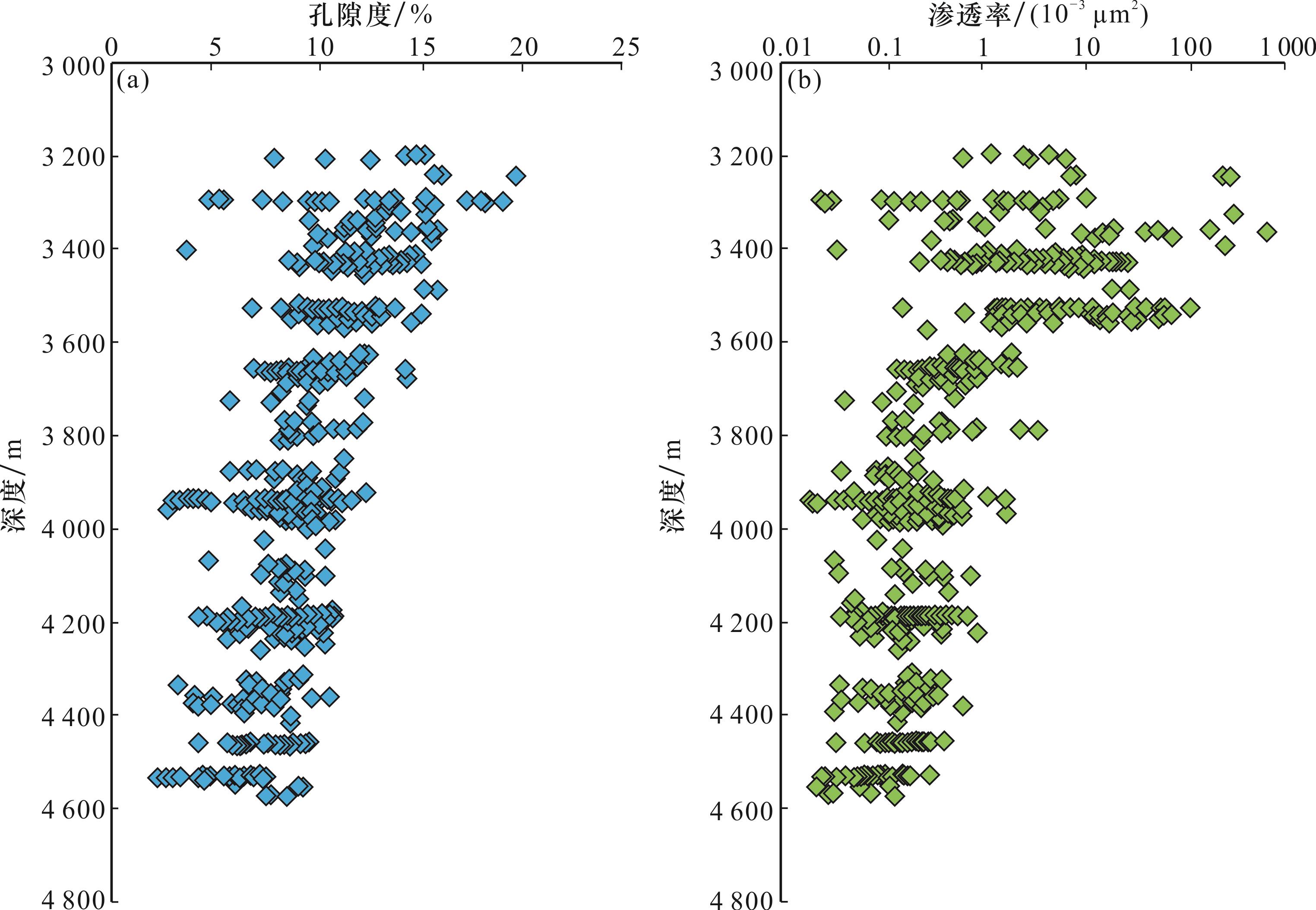

图7 西湖凹陷HY区储层孔隙度、渗透率随深度变化

Fig.7 Variation map of reservoir porosity and permeability with depth in HY area of Xihu Sag

4.2 天然气充注期次

HY区油气普遍存在2期充注,以B2井埋深3 532 m储层包裹体样品为例(图8),第1期油气包裹体发育于砂岩石英颗粒次生加大早中期,大多环石英颗粒加大边内侧呈带状分布或沿石英颗粒成岩期微裂隙分布,丰度较低,GOI值约为1%。液烃包裹体呈淡黄色,并显示黄绿色或绿色荧光,气烃包裹体呈灰色,无荧光显示,液烃包裹体占35%、气液烃包裹体占65%;第2期油气包裹体发育于砂岩石英颗粒次生加大期后,大多沿切穿石英颗粒及其加大边的成岩期后微裂隙成带分布,丰度较高,GOI值约为7%。液烃包裹体呈淡黄色或透明无色,显示蓝绿色或绿色荧光,气烃呈灰色,无荧光显示,气液烃包裹体占55%、气烃包裹体占45%。上述研究表明HY区第1期充注油气兼有,充注强度低;第2期充注以气为主,充注强度高。
图8 西湖凹陷HY区B2井储层包裹体单偏光(a)、(c)及荧光(b)、(d)照片

Fig.8 Single polarizing (a),(c) and fluorescent (b),(d) photos of reservoir inclusions in Well B2, HY area, Xihu Sag

油气包裹体伴生的盐水包裹体均一温度记录了流体被捕获时的环境温度,通过重建盆地沉积埋藏史及古地温演化史,可判断流体包裹体形成温度对应的地质时间,从而确定同期油气的充注时间43。B2井储层盐水包裹体均一温度统计结果显示(图9),第1期包裹体均一温度分布在124~135 ℃之间,第2期包裹体均一温度分布在125~149 ℃之间,均一温度峰值分别对应121~130 ℃和131~140 ℃区间。基于地层温度、镜质体反射率等实测数据,应用盆地模拟技术恢复B2井埋藏史—热史,将盐水包裹体均一温度投影至埋藏史—热史图中(图9),结果显示,第1期油气充注时间约距今10 Ma,第2期油气充注时间约距今3 Ma。第1期充注阶段,花港组储层地温大部分低于150 ℃,尚未致密化,相对碳同位素组成偏轻的低成熟天然气全层段皆可充注,在运移分馏作用下,天然气碳同位素组成呈“上轻下重”分布,但整体规模较小;第2期充注阶段,现今埋深3 800 m以下储层地温已接近160 ℃,已经致密化,相对碳同位素组成偏重的高成熟天然气主要充注在浅层,且第2期油气充注强度大,浅层主要表现为晚期充注特征,最终造成天然气碳同位素组成“上重下轻”分布。

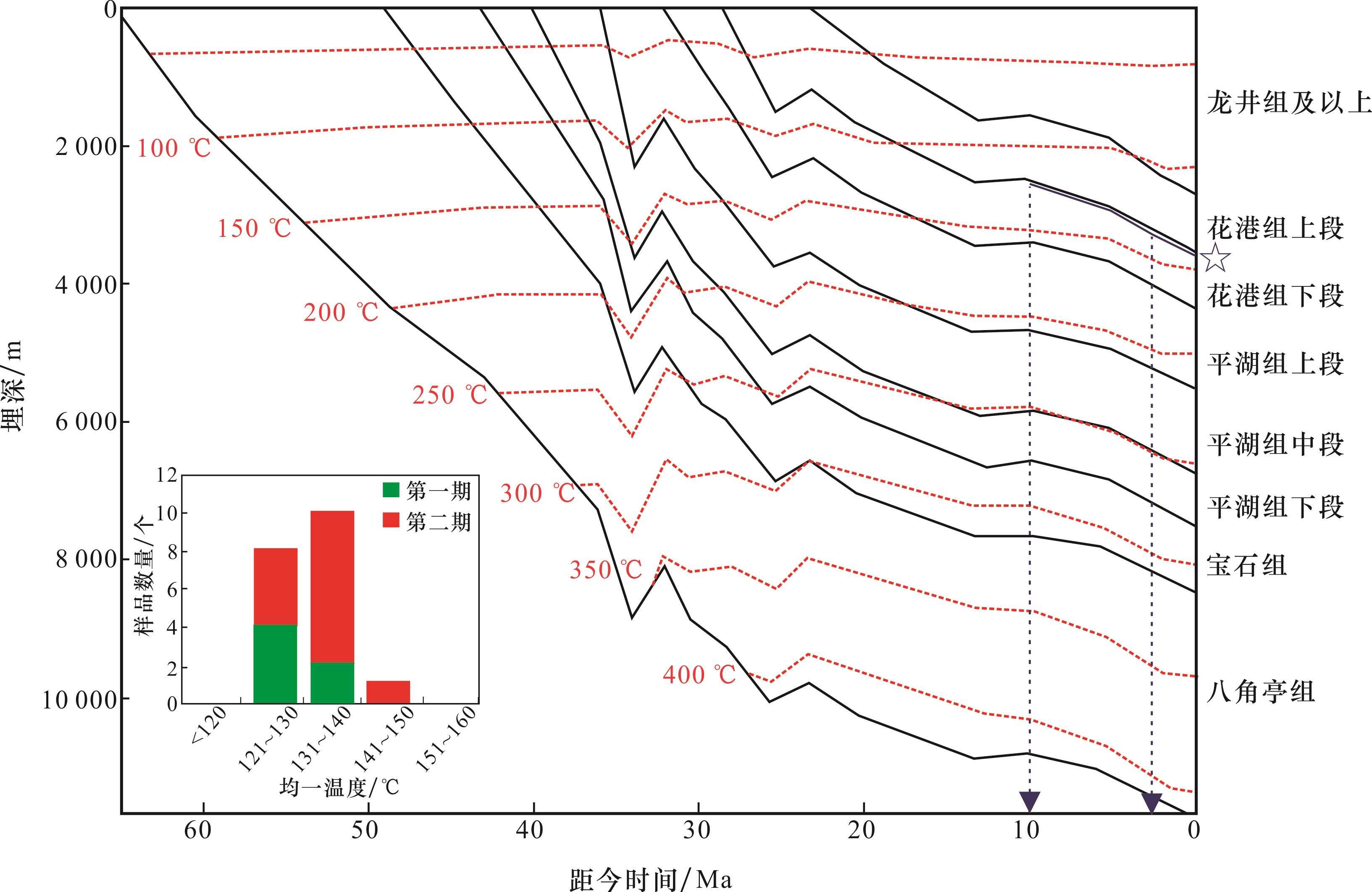

图9 西湖凹陷HY区B2井埋藏史及包裹体均一温度(☆为包裹体位置)

Fig.9 Burial history and inclusion homogenization temperature of Well B2 in HY area of Xihu Sag (☆ is the location of inclusion)

5 天然气充注模式及勘探启示

基于天然气碳同位素纵、横向分布特征,结合烃源岩热演化史、天然气充注期次及储层致密化过程分析,建立了HY区早、晚2种天然气充注模式(图10)。第1种早期阶段,平湖组烃源岩热演化程度较低,花港组储层尚未进入致密阶段,碳同位素相对较轻的低成熟天然气沿断层垂向运移,花港组下部储层中天然气碳同位素组成相对偏轻,在运移分馏影响下,花港组上部储层中天然气碳同位素组成更轻,整体呈现为“上轻下重”模式,仅存在于A1井区;第2种晚期阶段,平湖组烃源岩热演化程度较高,花港组下部储层已进入规模性致密化阶段,碳同位素组成相对较重的高成熟天然气沿断层垂向运移,花港组下部储层由于致密化难以充注,表现为早期低成熟度天然气特征,碳同位素组成相对较轻,晚期天然气主要在花港组上部常规储层中聚集,表现为晚期高成熟天然气特征,碳同位素组成相对较重,整体呈现为“上重下轻”模式,在HY区广泛存在。

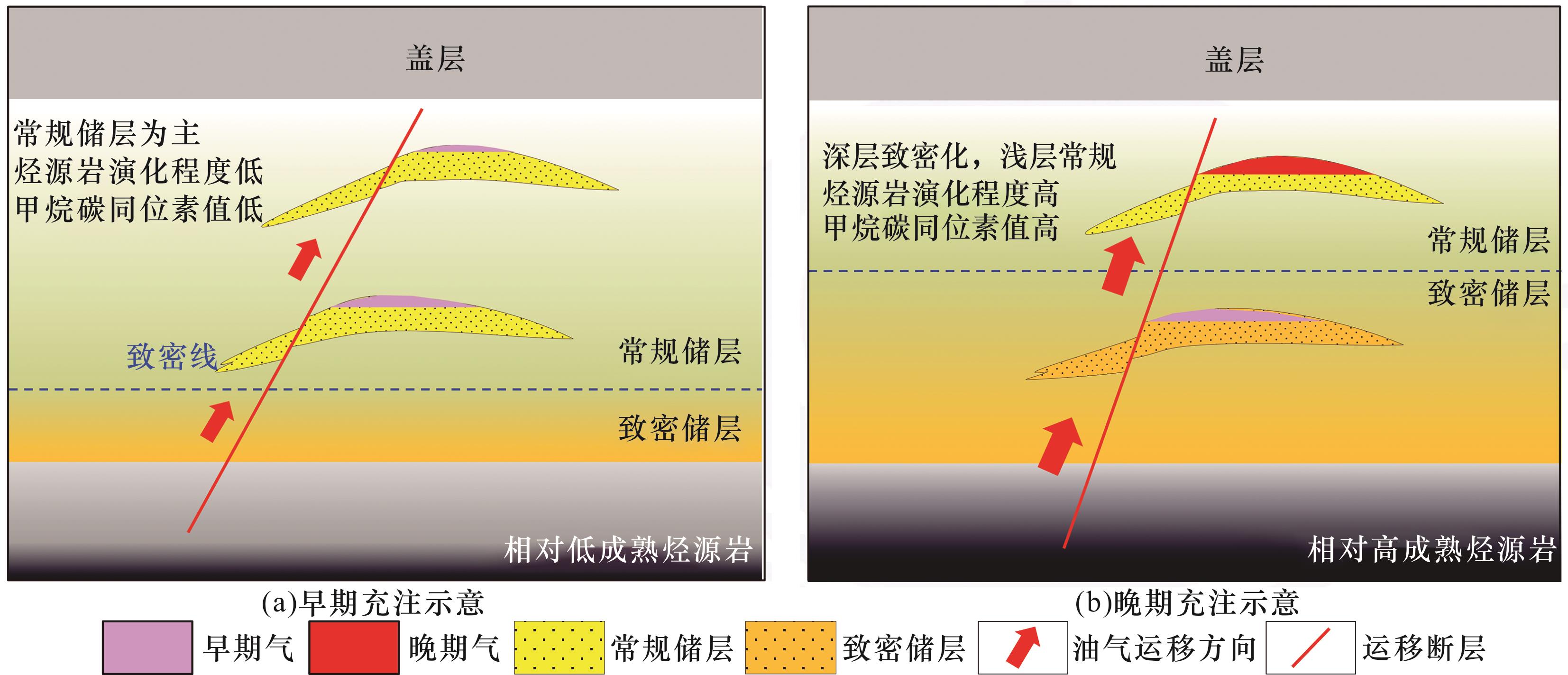

图10 西湖凹陷HY区天然气充注模式示意

Fig.10 Schematic diagram of natural gas charging mode in HY area of Xihu Sag

先早、后晚2种模式复合充注是HY区天然气运移成藏的主要方式,在早期充注模式主控区,天然气充注强度和圈闭有效性决定气藏规模,深、浅层皆为有利勘探层段;在晚期充注模式主控区,天然气充注强度、圈闭有效性和储层物性决定气藏规模,浅层以常规勘探为主,规模大,深层低渗—致密层段以寻找有利“甜点”储层为主,规模相对有限,可采取“浅带深”勘探策略。

6 结论

(1)东海西湖凹陷中南部HY区天然气为有机成因的煤型气,成气母质为腐殖型干酪根;烃源岩干酪根碳同位素组成及热演化程度是控制HY区天然气碳同位素平面分布的主要因素;天然气横向运移特征不显著,呈现下生上储、垂向运移,近源充注特征。
(2)早、晚2期油气充注与储层致密化时间的先后关系是控制碳同位素垂向分布的重要原因,第1期储层尚未致密化,碳同位素组成呈“上轻下重”分布;第2期深部储层致密化,碳同位素组成呈“上重下轻”分布。
(3)HY区具有早、晚2种天然气充注模式,早期充注模式主控区分布有限,天然气充注强度和圈闭有效性决定气藏规模,深、浅层皆为有利勘探层段;晚期充注模式主控区广泛存在,天然气充注强度、圈闭有效性和储层物性决定气藏规模,浅层以常规勘探为主,深层低渗—致密层段以寻找有利“甜点”储层为主。
