西昆仑山前南缘构造带超压与油气成藏关系

  • 马海龙 , 1 ,
  • 刘一锋 , 1 ,
  • 邱楠生 2, 3 ,
  • 陈雪刚 1 ,
  • 王祥 4 ,
  • 陈才 4
展开
  • 1. 浙江大学海洋学院,浙江 舟山 316021
  • 2. 中国石油大学(北京)油气资源与探测国家重点实验室,北京 102249
  • 3. 中国石油大学(北京)地球科学学院,北京 102249
  • 4. 中国石油塔里木油田公司勘探开发研究院,新疆 库尔勒 841000
刘一锋(1987-),男,重庆人,副教授,博士,主要从事含油气盆地温压场研究.E-mail: .

马海龙(1998-),男,吉林梅河口人,硕士研究生,主要从事含油气盆地压力场和油气成藏机理研究.E-mail:.

收稿日期: 2022-05-31

  修回日期: 2022-07-09

  网络出版日期: 2022-12-29

Relationship between overpressure and hydrocarbon accumulation in the southern piedmont of West Kunlun Mountains

  • Hailong MA , 1 ,
  • Yifeng LIU , 1 ,
  • Nansheng QIU 2, 3 ,
  • Xuegang CHEN 1 ,
  • Xiang WANG 4 ,
  • Cai CHEN 4
Expand
  • 1. Ocean College, Zhejiang University, Zhoushan 316021, China
  • 2. State Key Laboratory of Petroleum Resources and Prospecting, China University of Petroleum, Beijing 102249, China
  • 3. College of Geosciences, China University of Petroleum, Beijing 102249, China
  • 4. Exploration and Development Research Institute, PetroChina Tarim Oilfield Company, Korla 841000, China

Received date: 2022-05-31

  Revised date: 2022-07-09

  Online published: 2022-12-29

Supported by

The National Natural Science Foundation of China(U19B6003)

the Science and Technology Project of PetroChina Tarim Oilfield Company(041020050021)

本文亮点

西昆仑山前构造复杂,不同构造单元的流体场特征及其与油气成藏的关系尚未揭示。梳理构造、超压与油气三者之间的关系,为前陆盆地超压和油气成藏研究提供样例,并为西昆仑山前的油气勘探与开发部署提供依据。根据实测地层压力和钻井液数据,明确了西昆仑山前南缘地区异常高压的分布特征;通过测井曲线组合和加载—卸载曲线法结合地质情况分析,明确了超压的主要形成机制;基于构造演化史和油气成藏过程,探讨了超压与油气成藏之间的关系。结果表明山前深部地层存在强超压,在柯克亚构造带浅层存在弱超压。构造挤压作用是研究区超压的最主要成因,其次为沿断裂的垂向超压传递作用。油气充注导致的超压传递是浅层是否发育超压的决定性因素,浅层油气藏常常伴随着弱超压发育。构造挤压为油气运移提供了动力和运移通道,引起的抬升剥蚀和断层活动控制着区域盖层的保存条件,在凹陷内部由于埋深迅速加大促进了烃源岩快速成熟。

本文引用格式

马海龙 , 刘一锋 , 邱楠生 , 陈雪刚 , 王祥 , 陈才 . 西昆仑山前南缘构造带超压与油气成藏关系[J]. 天然气地球科学, 2022 , 33(12) : 2049 -2061 . DOI: 10.11764/j.issn.1672-1926.2022.07.006

Highlights

The piedmont structure of West Kunlun Mountains is complex, and the fluid field characteristics of different tectonic units and their relationship with oil and gas accumulation have not been revealed. By sorting out the relationship among structure, overpressure and oil and gas, this paper provides examples for the study of overpressure and oil and gas accumulation in foreland basin, and provides basis for oil and gas exploration and development deployment in front of West Kunlun Mountains. According to the measured formation pressure and drilling fluid data, the distribution characteristics of abnormal high pressure in the southern margin of West Kunlun Mountains are clarified. The main formation mechanism of overpressure is confirmed by the combination of logging curve and loading-unloading curve method combined with geological analysis. Based on the structural evolution history and hydrocarbon accumulation process, the relationship between overpressure and hydrocarbon accumulation is discussed. The results show that there is strong overpressure in the deep strata of the piedmont. There is weak overpressure in the shallow strata of the Kekeya structural belt. Tectonic compression is the main cause of overpressure formation in the study area, followed by vertical overpressure transmission along the fault. The overpressure transmission caused by oil and gas charging is the decisive factor for the development of overpressure in shallow reservoirs, which is often accompanied by the development of weak overpressure. Tectonic compression provides power and migration channels for oil and gas migration, and the resulting uplift, denudation and fault activities control the preservation conditions of regional caprocks. In the interior of the sag, the rapid increase in burial depth promotes the rapid maturation of source rocks.

0 引言

前陆盆地是在挤压背景下形成的,在不同的构造单元构造变形和地层沉积特征有所不同。前缘坳陷快速沉降、埋藏,前陆冲断带具有冲断带破坏与线性构造发育特征,前陆隆起则相对稳定。前陆盆地超压体系发育与形成机制具有一定共性1。前人2-7研究表明构造挤压、流体膨胀、欠压实是前陆盆地超压发育的主要机制。强烈的构造挤压应力下,山前带超压与油气藏分布及成藏过程密切相关,超压为油气成藏提供动力并起到对流体的封存作用8-10。前人对前陆盆地构造作用、山前超压和油气藏三者之间耦合关系的研究较少。
西昆仑山前油气勘探工作始于20世纪50年代。1977年发现了柯克亚凝析气藏, 2010年发现柯东1凝析气藏。钻探结果显示西昆仑山前柯东气藏古近系和白垩系柯克亚气藏新近系、古近系和白垩系均发育超压,但对山前超压分布规律的揭示仍不够精细,新钻井经常出现井漏和溢流事故。西昆仑山前超压的成因机制研究较为薄弱,已有的研究都肯定了构造挤压作用对超压的贡献,但对于欠压实和油气充注的贡献认识上还存在分歧11-13。之前对该地区超压成因的研究多是基于地质背景分析,缺乏对超压地层岩石物理性质的研究。研究结果表明不同成因类型的超压地层在岩石物理性质上存在明显差异14-15。西昆仑山前储气构造形成较晚,从前陆到前缘地层深度变化大1216。山前构造复杂,地震资料品质较差导致部分构造具体样式不清,不同构造单元的流体场特征及其与油气成藏的关系尚未揭示,以至于至今未发现大型、特大型气田。随着近几年三维地震的部署,构造样式逐渐清晰,梳理构造、超压与油气三者之间的关系将有助于明确下一步油气勘探方向。
本文选取西昆仑山前油气勘探程度较高,各种资料丰富的柯东、柯克亚和固满—合什塔格构造带为研究对象,根据实测压力和钻井液数据分析各构造带现今压力分布特征,结合测井资料和实际地质情况系统分析西昆仑山前各构造带超压形成机制,基于构造演化和油气成藏过程分析超压与油气成藏的关系,为前陆盆地超压和油气成藏研究提供样例,并为西昆仑山前的油气勘探与开发部署提供依据。

1 研究区概况

西昆仑山位于青藏高原西北缘,新生代以来受印度—欧亚板块持续汇聚产生的远距离效应影响再次活动,其山前发育了强烈挤压冲断形成的西昆仑山前冲断带和大规模沉降形成的喀什凹陷和叶城凹陷16-18。西昆仑山前冲断带在研究区表现为3排构造带:第一排柯东构造带(甫沙段、柯东段)形成于上新世早期;第二排柯克亚构造带形成于上新世早中期;第三排固满—合什塔格构造带形成于更新世中晚期(图1);其中柯东构造带和柯克亚构造带为基底卷入式变形,固满—合什塔格构造带为薄皮滑脱式变形16-1719。柯东气藏为断层背斜型圈闭,柯克亚气藏为断层转折褶皱背斜圈闭20

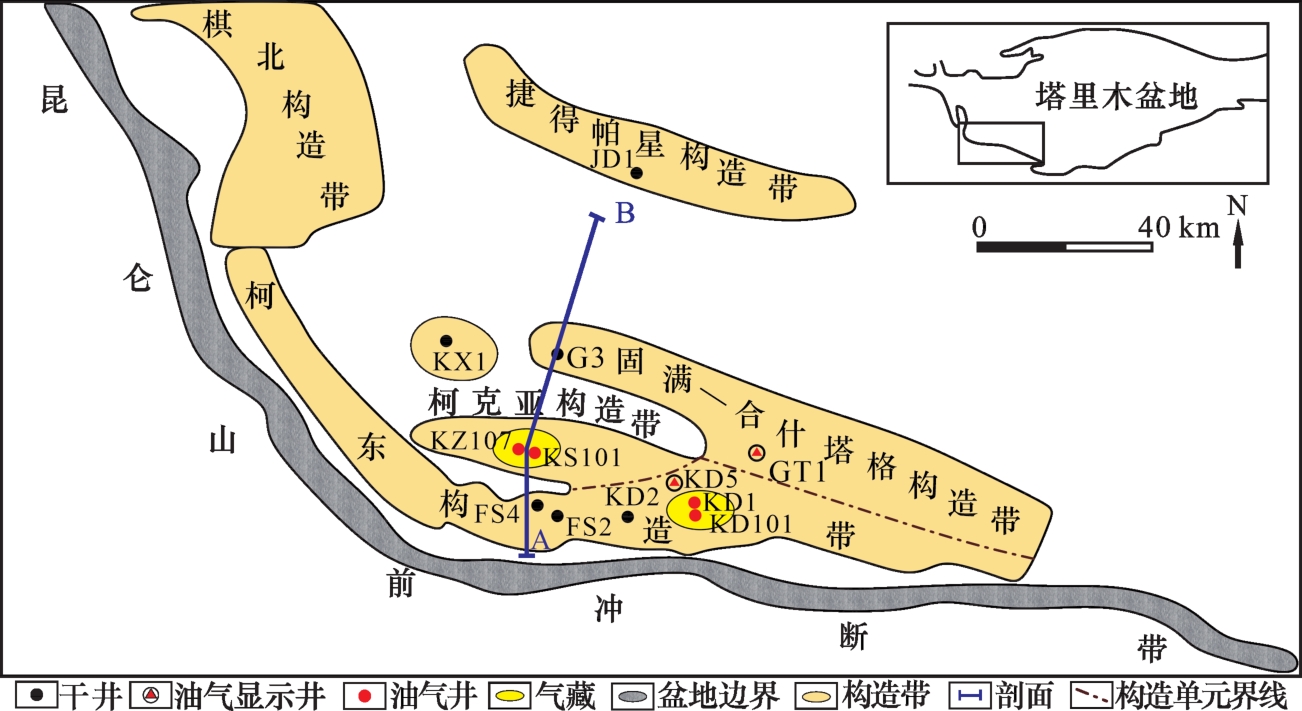

图1 西昆仑山前柯东—柯克亚—固满构造带位置

Fig.1 Location of the Kedong- Kekeya-Guman tectonic belts in the piedmont of the West Kunlun Mountains

研究区主要发育石炭系、二叠系、侏罗系、白垩系、古近系、新近系和第四系(图2)。主要发育3套烃源岩,分别为石炭系卡拉乌依组、二叠系普司格组、侏罗系煤系地层叶尔羌群21。新近系中新统在柯东地区分为3组,在柯克亚地区统称为西河甫组,可细分为10段,其中:西河甫组x 1x 2段(N1 x 1—N1 x 2)对应帕卡布拉克组(N1 p),西河甫组x 3x 7段(N1 x 3—N1 x 7)对应安居安组(N1 a),西河甫组x 8x 10段(N1 x 8—N1 x 10)对应克孜洛依组(N1 k)。目前钻遇3套主要储盖组合,新近系阿图什组(N2 a)厚层泥岩为盖层,中新统(N1 x)细砂岩、粉砂岩为储层;古近系巴什布拉克组(E3 b)和乌拉根组(E2 w)厚层泥岩为盖层,卡拉塔尔组(E2 k)碳酸盐岩为储层;阿尔塔什组(E1 a)的膏盐岩为盖层,下白垩统克孜勒苏群(K1 kz)砂岩为储层(图2)。

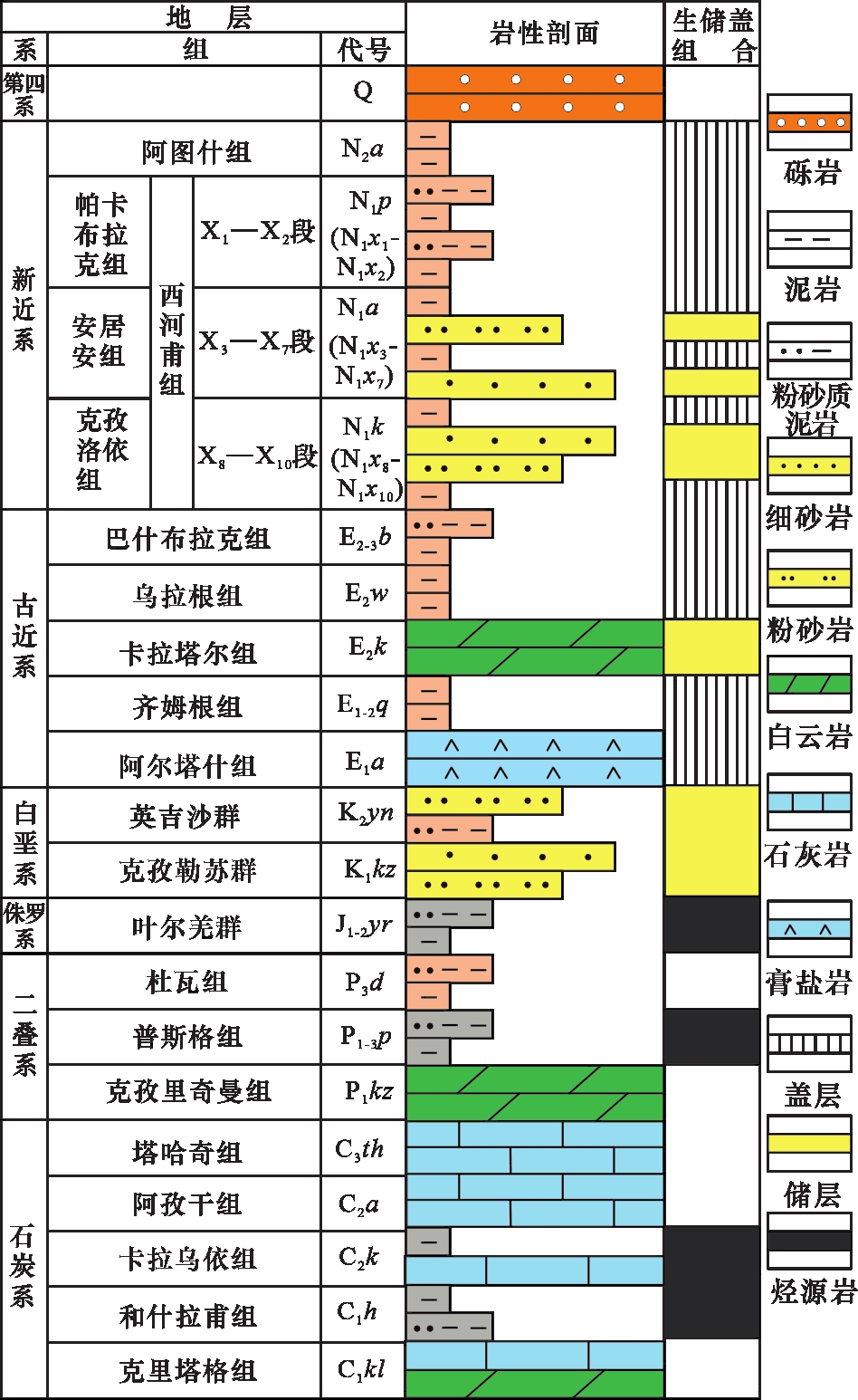

图2 西昆仑山前地层系统

Fig.2 Stratigraphic system in the piedmont of the West Kunlun Mountains

2 压力分布特征

地层测试结果表明,山前构造带古近系地层压力为45.80~120.84 MPa,白垩系地层压力为73.69~124.33 MPa[图3(a)];古近系压力系数为1.82~2.05,白垩系压力系数为1.78~1.96[图3(b)]。山前深部地层存在强超压,并随深度加深,超压强度增强;随着与山前带距离增大,强超压顶界面逐渐加深,压力系数逐渐减小;在浅层柯克亚西河甫组存在弱超压(图4)。因山前不同构造带地层构造挤压和抬升剥蚀差异较大,不同构造带超压表现出不同特征。

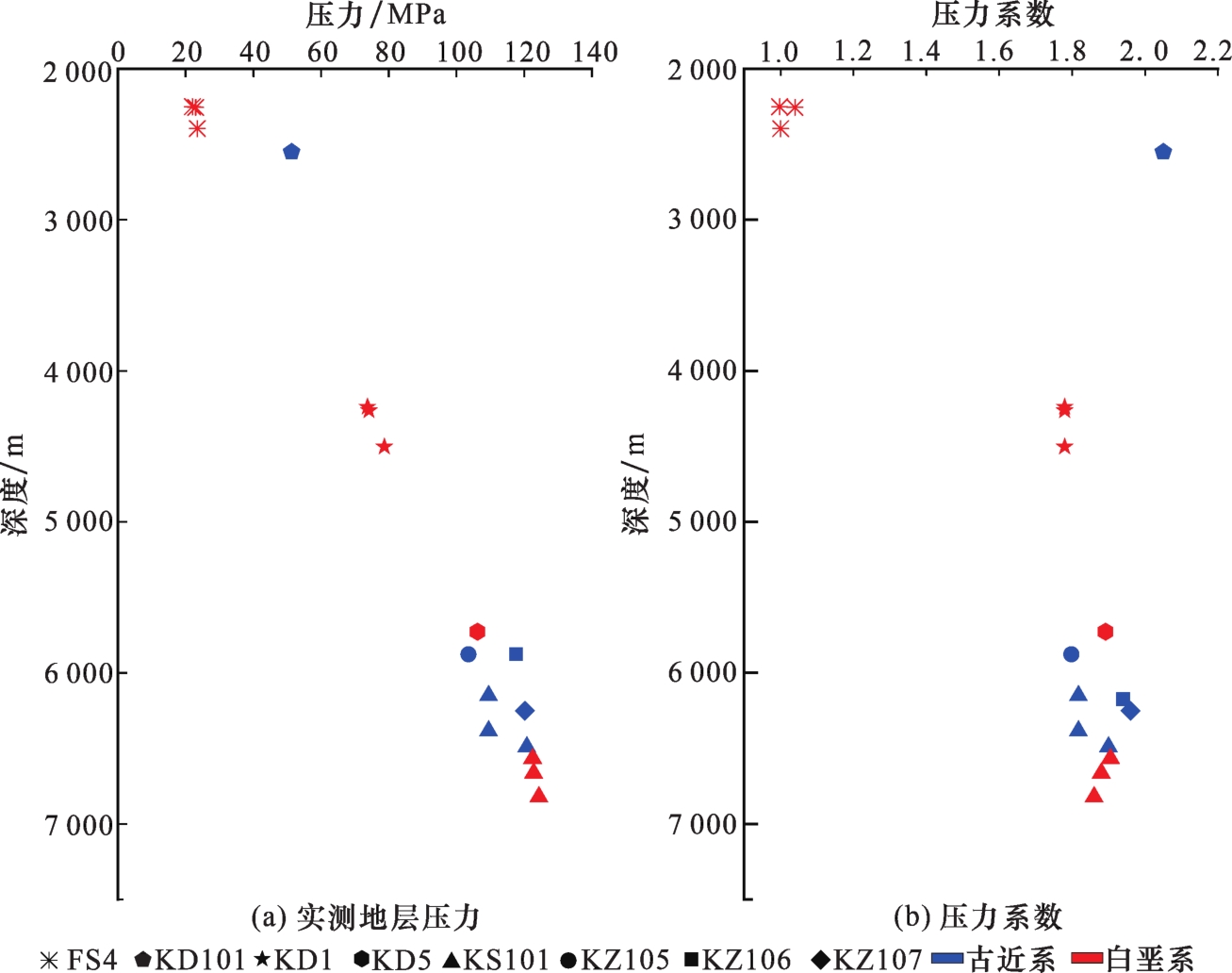

图3 柯东—柯克亚—固满构造带实测地层压力和压力系数

Fig.3 Distribution of measured pressure and pressure coefficient in the Kedong-Kekeya-Guman structural belt

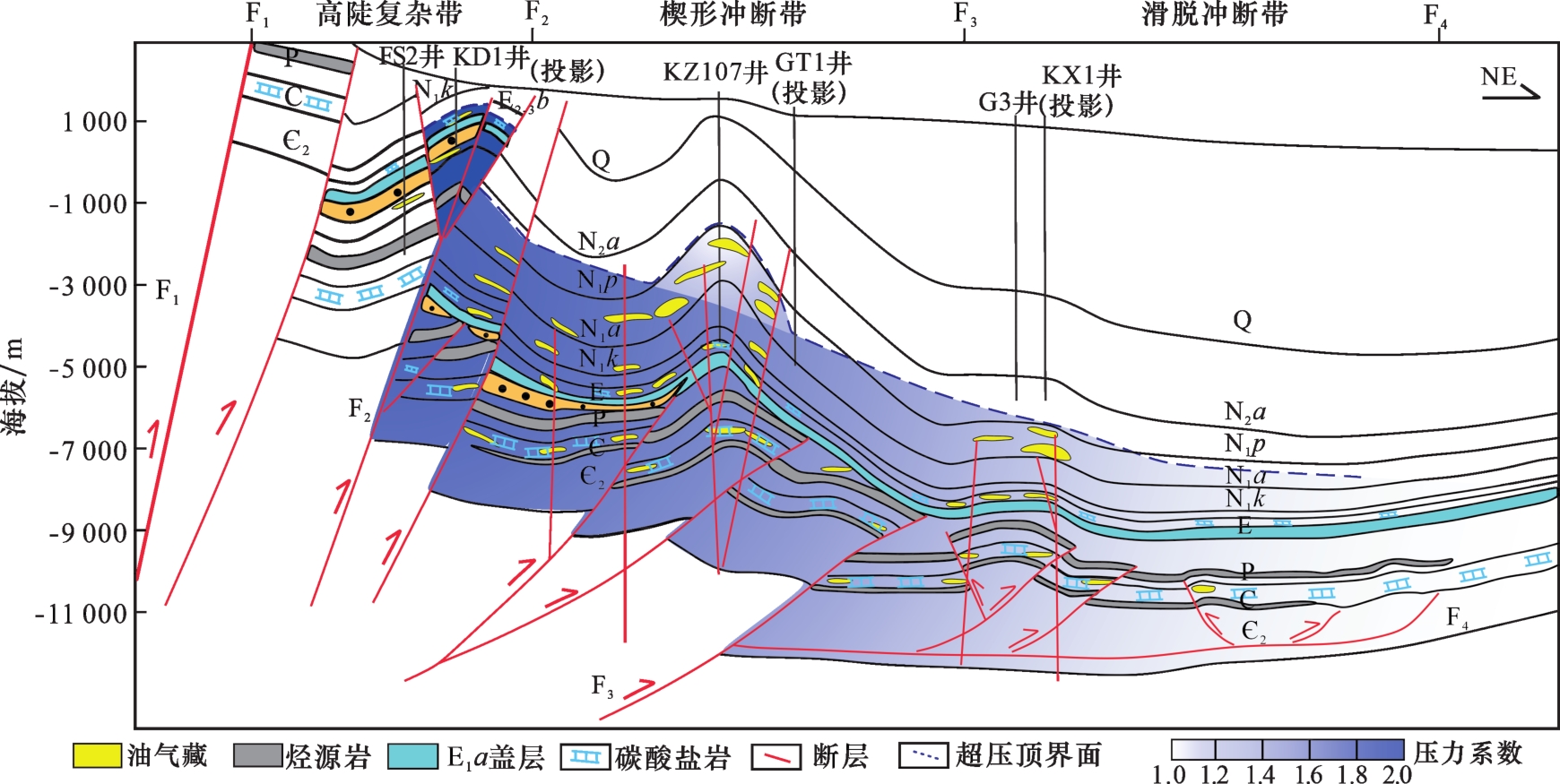

图4 西昆仑山前剖面地层压力分布

Fig.4 Distribution of formation pressure in the piedmont of the West Kunlun Mountains

2.1 柯东构造带

2.1.1 甫沙段

甫沙段南部主要出露元古界, 北部零星出露上古生界石炭系和二叠系17。在这一地区钻井主要钻遇古近系到二叠系,FS2井完钻深度5 792 m,从第四系钻到二叠系均未发现超压。

2.1.2 柯东段

地表露头表现为一个倒转的背斜,核部主要出露古近系—白垩系(图4),两翼对称出露中新统、上新统和下更新统17。柯东段新近系为常压,古近系和白垩系都发育强超压,压力系数为1.78~2.05;强超压发育深度与古近系碳酸盐储层深度一致,并随着深度的增加,超压逐渐增强(图5)。

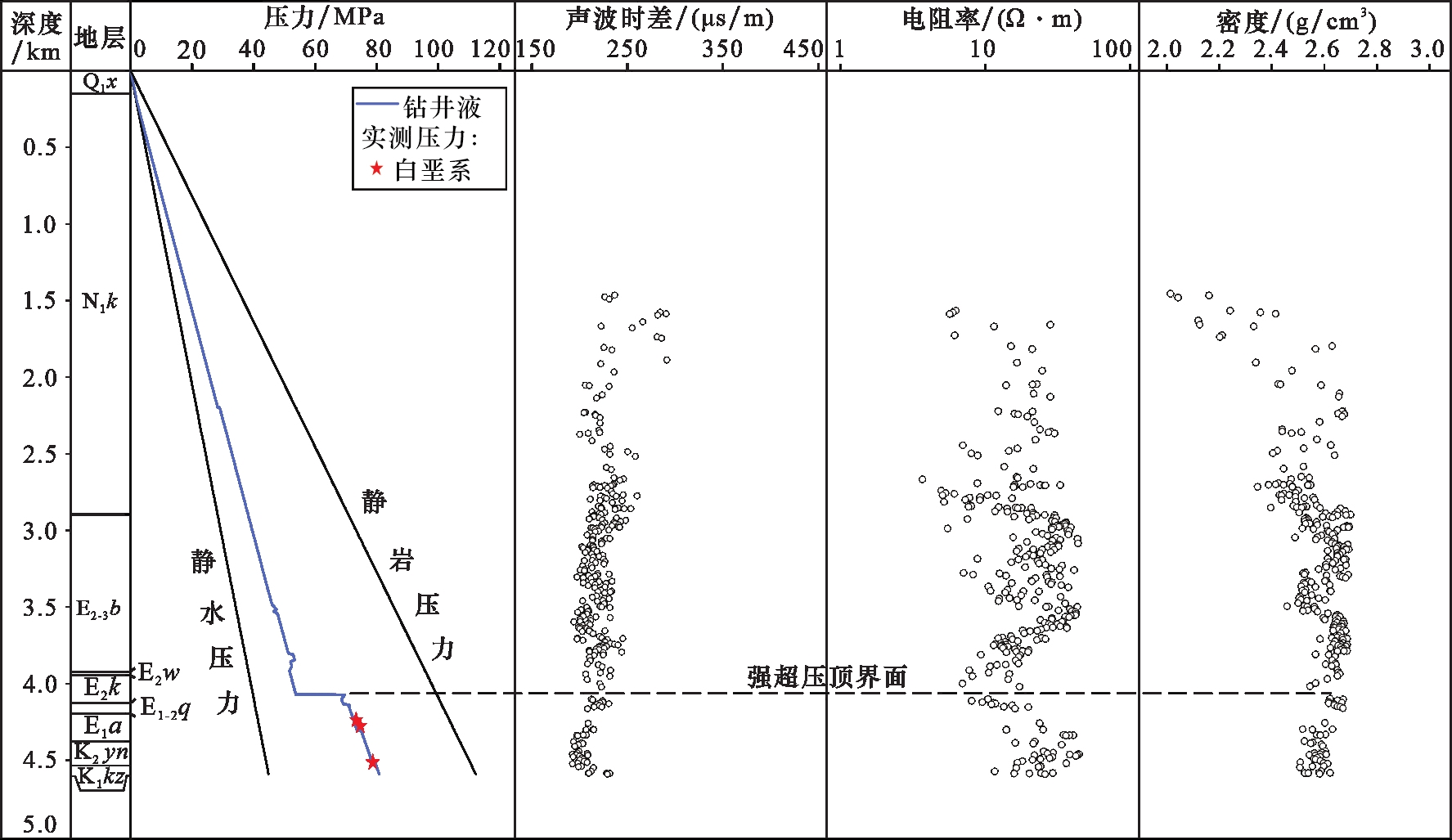

图5 柯东构造带KD1井综合泥岩压实曲线及地层压力分布

Fig.5 Comprehensive mudstone compaction curve and formation pressure distribution of Well KD1 in the Kedong structural belt

2.2 柯克亚构造带

柯克亚背斜的形成主要受控于数条深部断层, 这些断层切割元古界—中生界, 插入古新统阿尔塔什组膏岩层中,并汇聚一起沿着膏岩层滑动形成顶板断层17,背斜核部发育大量的高角度脆性调节断裂22图4)。柯克亚构造带新近系西河甫组发育弱超压,压力系数为1.01~1.48;从4 500 m左右开始发育强超压,古近系和白垩系压力系数为1.82~1.96;随着深度的增加,超压逐渐增强(图6)。

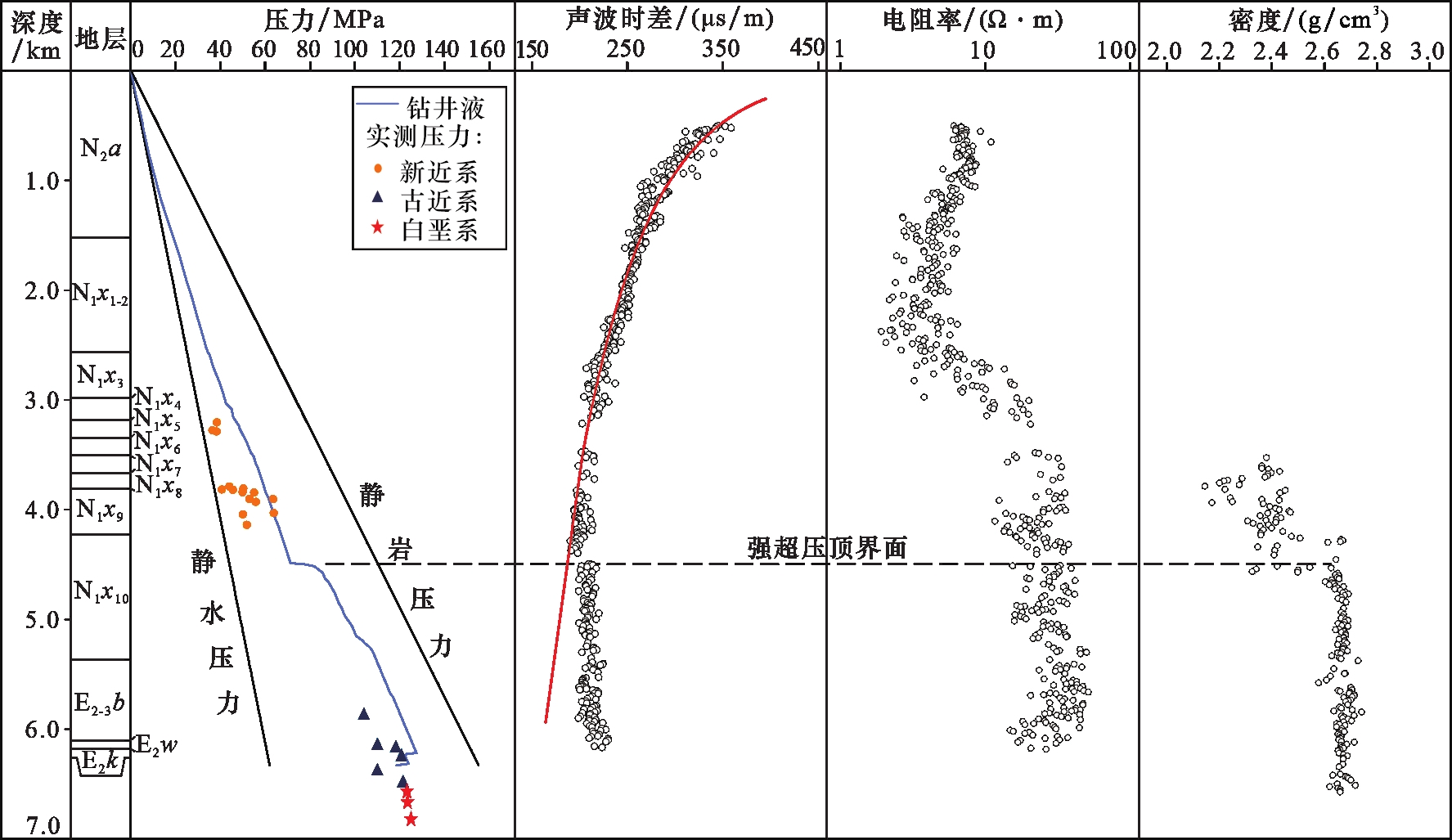

图6 柯克亚构造带KZ107井综合泥岩压实曲线及地层压力分布

Fig.6 Comprehensive mudstone compaction curve and formation pressure distribution of Well KZ107 in Kekeya structural belt

2.3 固满—合什塔格构造带

固满—合什塔格地区白垩系以上的上构造层主要表现为纵弯褶皱形态,背斜深部幅度大,由深至浅背斜幅度逐渐变小(图4)。GT1井在新近系西河甫组一段—二段(N1 x 1⁃2)5 000 m左右发育压力系数1.7左右强超压(图7)。向北远离山前超压顶界面逐渐变深,超压强度逐渐减弱,KX1井钻到7 000 m不发育超压(图8)。

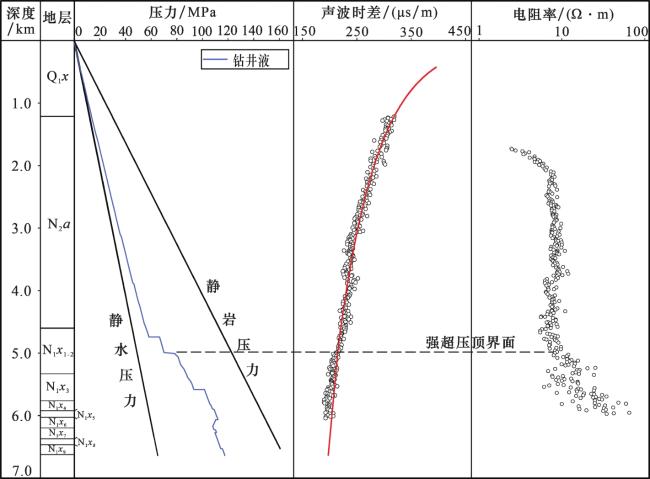

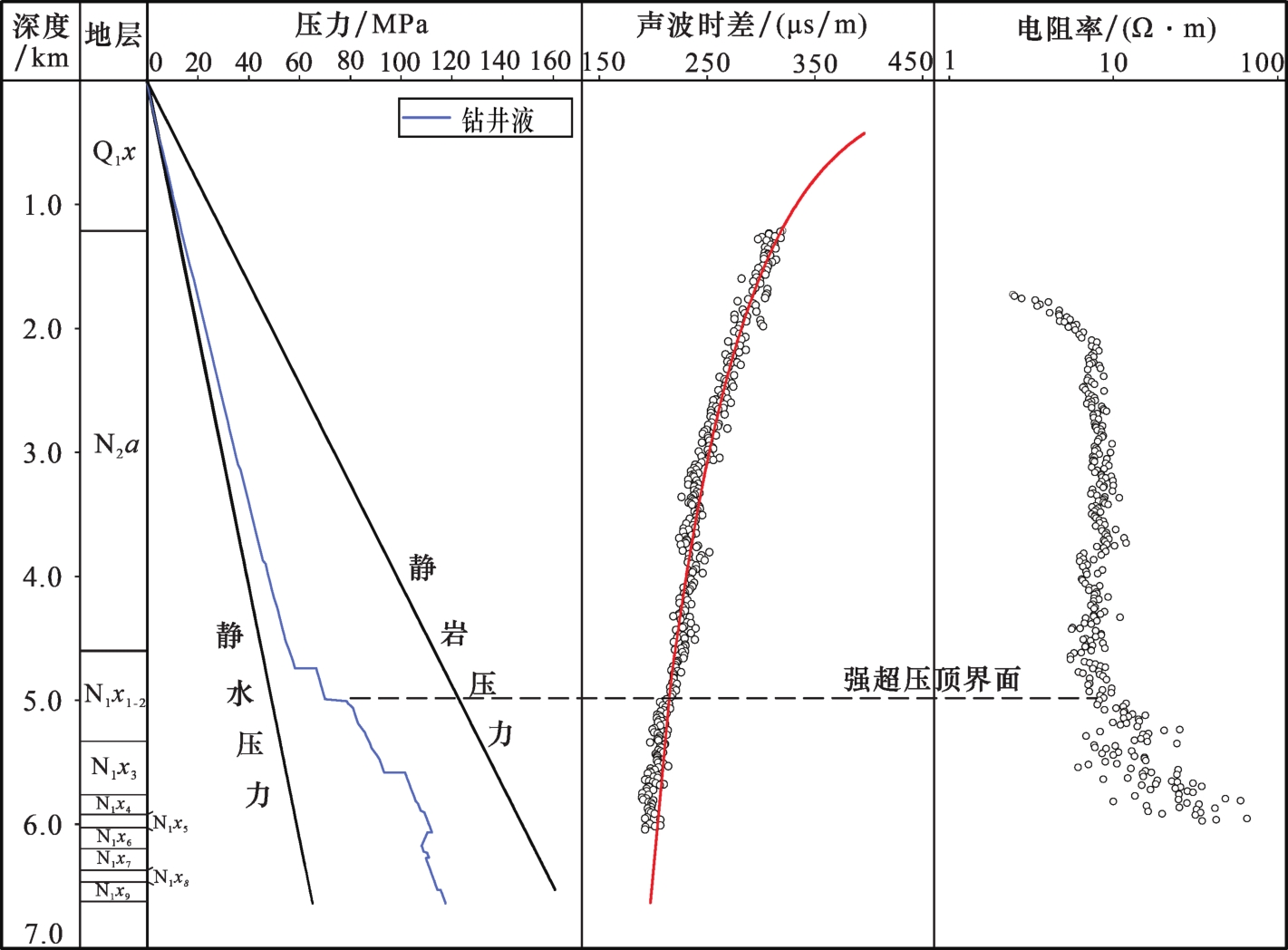

图7 固满构造带GT1井综合泥岩压实曲线及地层压力分布

Fig. 7 Comprehensive mudstone compaction curve and formation pressure distribution of Well GT1 in the Guman structural belt

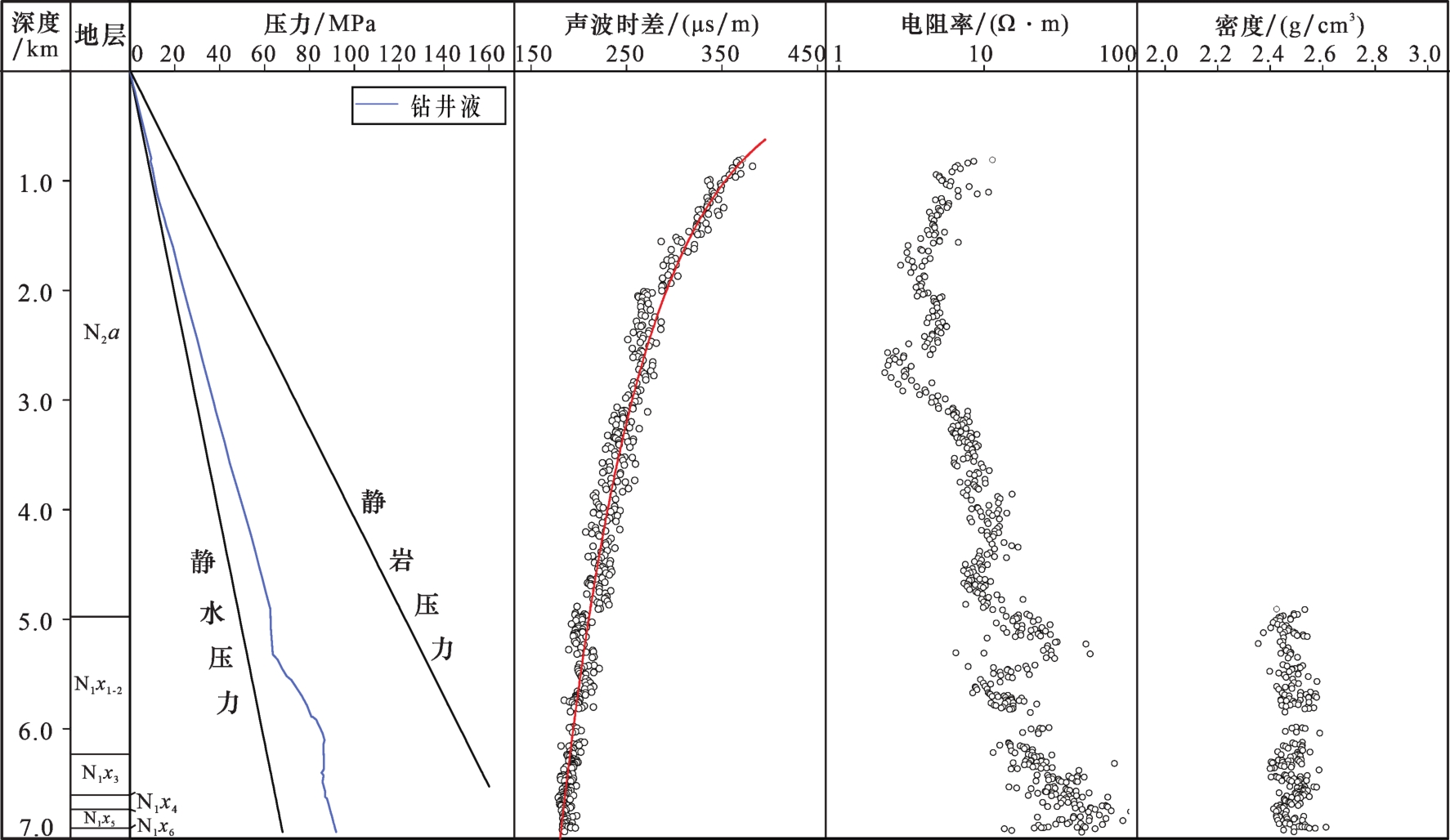

图8 固满构造带附近KX1井综合泥岩压实曲线及地层压力分布

Fig. 8 Comprehensive mudstone compaction curve and formation pressure distribution of Well KX1 near the Guman structural belt

3 超压成因分析

等效深度法只考虑上覆岩石竖直作用力,未考虑强烈剥蚀作用和横向构造挤压作用,伊顿法中构造挤压与压实参数实际值和正常趋势值的比率关系尚不清晰,因此上述方法不适合强烈构造挤压的山前带。但不同成因的超压地层具有不同的岩石物理性质,测井曲线组合分析法和加载—卸载曲线法在不同地区超压成因判别中可信度高并广泛应用23-25,在山前带同样适用27-8

3.1 测井曲线组合分析法

声波时差和电阻率测井主要反映传导属性变化,而密度测井反映了岩石体积属性变化15。因此不同超压成因导致地层流体类型、孔隙结构和岩石有效应力的变化,都可以从测井曲线变化得出大致结论。
对于不均衡压实,孔隙得以保存,使得声波时差增大,电阻率减小,密度显著减小;对于流体膨胀和压力传导,岩石中流体类型和连通属性发生变化,而岩石体积变化很小,使得声波时差和电阻率增大,而密度不变或略有减小;侧向的构造挤压产生的效果相当于水平方向的再压实作用,使得声波时差减小,电阻率和密度增大,符合正常压实趋势或者相对正常压实略强的压实趋势1526-27。石万忠等28认为构造挤压可以导致声波时差曲线平直段的起始深度变小。在强挤压应力条件下,矿化度对电阻率的影响很小,因此当泥岩组分相对稳定时,电阻率曲线能够灵敏地反映地应力集中状态,即挤压作用越强,泥岩电阻率增大,密度升高29
山前地区不同构造带所受到的构造挤压和抬升剥蚀强度不同导致测井曲线特征有所差异。从图5图8可以看出不同构造带的声波时差减小至180~210 μs/m之后变化很小,且密度也几乎保持稳定,这反映地层达到了压实极限。由于剥蚀厚度差异,KD1井的压实极限深度为2 500 m,KZ107井和KX1井的压实极限深度分别为4 500 m和6 500 m。位于第二排构造带的KZ107井受到的构造挤压强于第三排构造带的KX1井,其达到压实极限后的地层密度(约2.7 g/cm3图6)明显大于KX1井(约2.5 g/cm3图8)。KX1井不发育超压可以看出声波时差符合正常压实趋势,声波时差和密度在6 500 m以深几乎不再变化(图8)。
柯东构造带KD1井从4 000 m深度开始超压发育,泥岩声波时差减小,由于阿尔塔什组(E1 a)的膏盐岩对超压封存较好使得泥岩孔隙度较高,密度略有减少,反映构造挤压形成超压的测井特征;强超压从卡拉塔尔组(E2 k)发育,碳酸盐储层电阻率增大,反映在储层中存在油气充注(图5)。
在柯克亚构造带剥蚀作用较弱,新近系阿图什组(N2 a)泥岩盖层保存完好。柯克亚构造带西河甫组发育弱超压,KZ107井从3 000 m到4 500 m井深声波时差增大并伴随电阻率增大,密度变化很小,显示出流体膨胀或传递超压的特征(图6);4 500 m开始发育强超压,岩石密度迅速增大并维持在2.70 g/cm3左右,随深度增加声波速度时差不再变化,声波时差曲线平直段的起始深度变小,电阻率不断增大,反映强烈的构造挤压在水平方向上“再压实”作用(图6)。
在固满—合什塔格构造带新近系埋深超过7 000 m。GT1井仅见油气显示,无大规模油气成藏。从5 000 m发育强超压,声波时差相对正常压实偏小,并且电阻率逐渐增大,显示出构造挤压作用测井特征(图7)。

3.2 加载—卸载曲线法

沉积物压实过程中,流体被排出,垂直有效应力持续增加,符合正常沉积加载曲线。BOWERS30认为欠压实不能使有效应力减小,因此正常压实曲线也适用于欠压实超压地层,最不充分压实产生的效果是在时间上“冻结”有效应力,这将导致速度固定在原始曲线上;流体膨胀会导致孔隙压力以比上覆岩层应力更快的速度增加,这迫使有效应力随着深度的增加而减小,从而产生速度反转,速度将沿着沉积卸载曲线变化。TINGAY等31基于内陆架三角洲层序缺乏良好烃源岩等地质分析,排除了任何常规流体膨胀机制产生超压的可能,根据有效应力—声波速度图认为传递型超压也位于卸载曲线上。赵靖舟等15研究发现,构造挤压同样属于卸载成因的超压并给出了各种成因超压的垂向有效应力—声波速度关系特征(图9)。

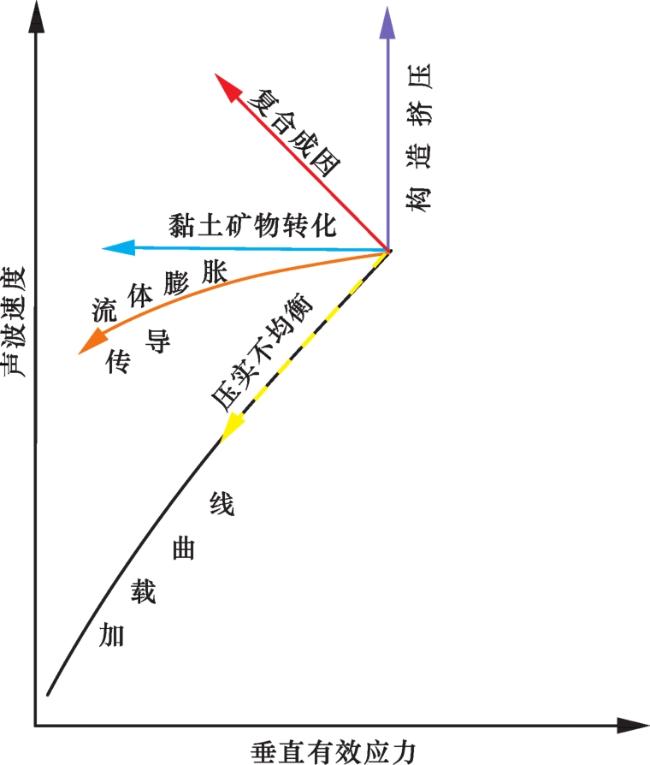

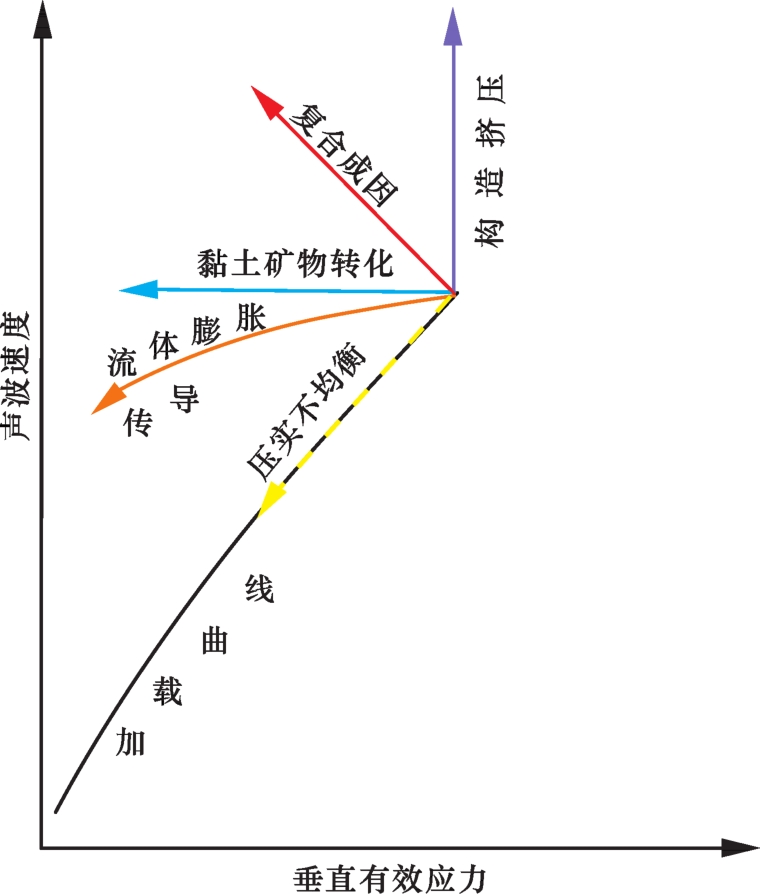

图9 不同超压形成机制识别模板15

Fig. 9 Identification template for differentiating the main overpressure mechanisms15

本文分别选取柯东、柯克亚和固满构造带各一口井进行分析,其中KD1井和KZ107井为工业油气井,GT1井在西河甫组8段和9段(N1 x 8和N1 x 9)仅见油气显示,未获得有价值工业油气流,油气充注程度低[图10(a)]。

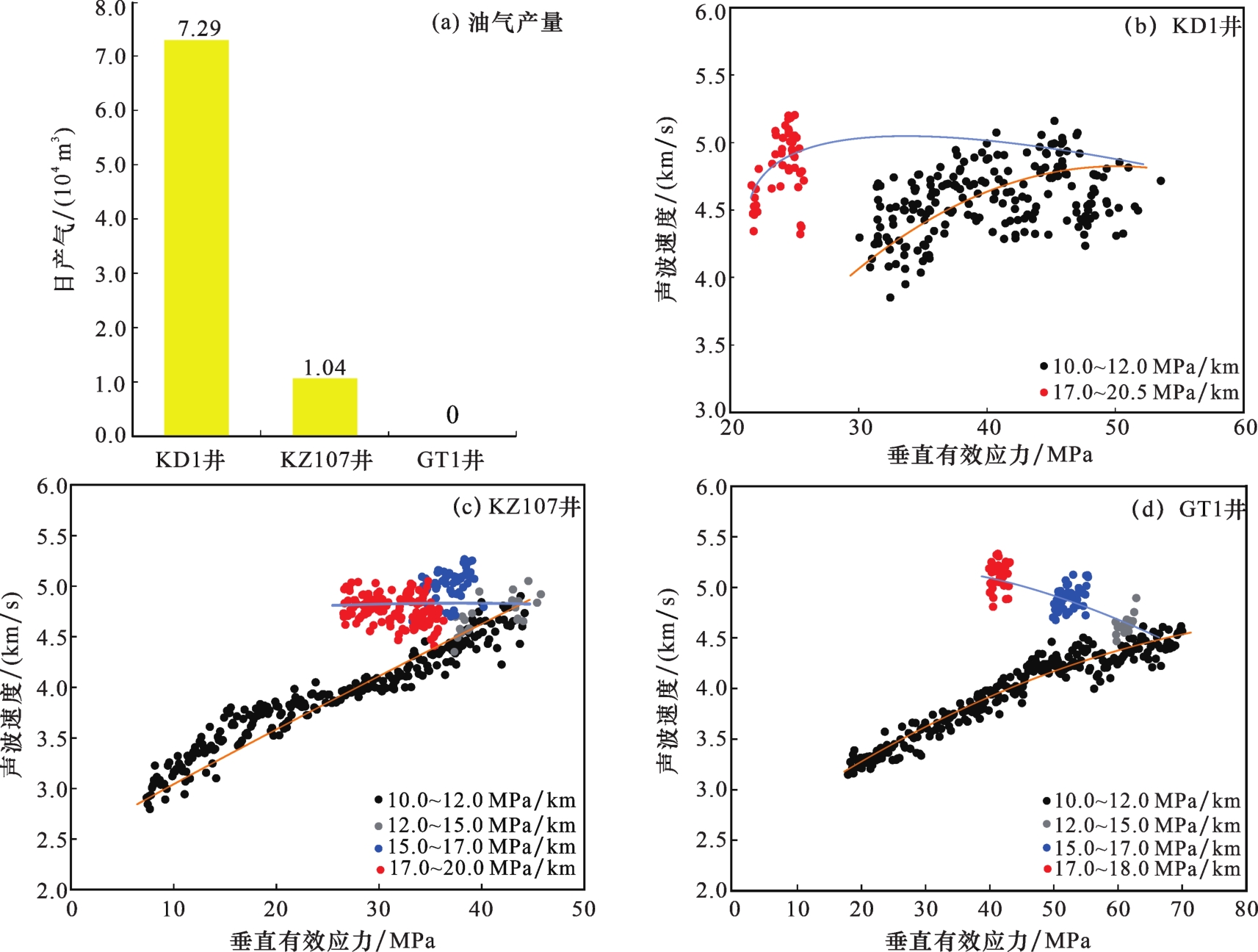

图10 KD1井、KZ107井和GT1井井垂直有效应力与声波速度的关系及其油气产量

Fig. 10 Cross plots of vertical effective stress and acoustic velocity in Wells KD1、KZ107 and GT1 and their oil and gas production

山前超压均发育在卸载曲线上,流体膨胀或传导成因的超压声波速度随有效应力减小而减小,构造挤压成因的超压有效应力不变而声波速度逐渐增大,研究区3口井的声波速度—有效应力曲线处于流体膨胀或传导成因和构造挤压成因之间,表现为复合成因特征,表明是由流体膨胀或传导和构造挤压共同形成超压[图10(b)—图10(d)]。
在构造应力的背景下,油气充注作用强度不同在超压识别模版显示了差异:受到油气充注表现随垂直有效应力的降低声速稍有减小[图10(b)]或不变[图10(c)],油气充注较少表现随垂直有效应力的降低声速显著增大[图10(d)]。

3.3 超压成因地质分析

基于岩石物理性质分析确定了研究区超压成因主要为流体膨胀/传导和构造挤压,通过地质背景分析可以进一步明确西昆仑山前超压形成条件,区分流体膨胀和超压流体传递。

3.3.1 欠压实

柯东地区强超压从古近系卡拉塔尔组(E2 k)碳酸盐岩储层开始发育,碳酸盐岩地层中压实作用不是主要的成岩作用。西河甫组已进入成岩晚期32,成岩演化阶段高,砂岩储层物性差,不具备欠压实形成条件。从山前往盆地中心新近系泥岩沉积越来越厚,KX1井新近系阿图什组岩性(N2 a)以薄—巨厚层状泥岩、粉砂质泥岩为主,厚度达5 000 m,却未发育超压。如果是欠压实成因,那么应该从厚层泥岩开始发育超压并且山前到盆地中心超压逐渐增强,而事实却相反。综上所述欠压实作用对超压影响有限。

3.3.2 黏土矿物转化和生烃作用

通过K333井和KS1井研究显示3 000 m左右蒙脱石迅速向伊利石转化,此深度并未发育超压,显然黏土矿物转化不是强超压成因1133。目前所钻遇的新近系、古近系和白垩系均非良好的烃源岩层,并且砂岩和泥岩均发育强超压,因此生烃作用也非西昆仑山前强超压成因。

3.3.3 构造挤压

构造挤压是山前超压形成的主要机制被广泛认可34-35。柯东—柯克亚—固满构造带依次逐渐远离山前构造挤压变弱,深部超压从压力系数为1.9的强超压逐渐过渡到常压,与各构造带构造挤压强度具有很好的契合度(图4)。柯克亚构造带油气井和干井都在4 500 m左右发育强超压,证实了构造挤压对超压的主控作用。在新西兰东海岸盆地利用盆地孔隙弹性模型和含油气系统模型测试了水平缩短的影响,显示水平缩短影响盆地内主应力的大小和等级,导致水平应力接近或超过垂直应力,对超压形成具有贡献;结果表明新近纪构造挤压事件期间产生5%的缩短,现今水平应力超过垂直应力36。西昆仑山前新生代剖面总缩短量为54.5 km, 缩短率为35.9%17,显然构造挤压引起的水平缩短会形成超压。西昆仑山前缺少声发射实验所测量的最大主应力数据,但是可以从区域断层发育看出最大水平主应力和上覆负荷的关系。在柯东—柯克亚附近发育铁克里克逆断层、甫沙—克里阳走滑断层和阿尔塔什走滑断层16,在断层发育的时期,可以看出水平最大应力大于垂直应力,山前压实作用和流体排出明显受横向挤压控制,导致流体承担更多骨架压力形成强超压。欠压实作用主要引起泥岩超压,油气充注导致储层超压,2种增压机制都会引起泥岩与砂岩超压强度不同的情况。研究区泥岩和砂岩压力未见明显区别,在塔里木库车地区的研究表明泥岩和砂岩超压都是主要由构造挤压引起的4

3.3.4 油气充注

西昆仑山前由于新近纪以来持续的构造作用,发育了许多断裂,断裂沟通了不同层系的地层。断裂的开启可以沟通具有不同超压特征的地层,极大地改变地下流体的动力学环境,这也是极少数能在浅部地层内形成极高超压的机制之一37。在柯东构造带浅部地层发现了超高压,KD101井在背斜顶部2 550 m处压力达51.29 MPa,压力系数达到2.05。在柯东—柯克亚构造带白垩系、古近系和新近系储层中都发现了油气,研究显示这些油气来源于侏罗系烃源岩和石炭系—二叠系烃源岩38-40。来自深部烃源岩生成的油气沿断裂向上运移,使得白垩系、古近系和新近系储层发育超压。

4 超压成因类型与油气成藏关系

在西昆仑山前发现了柯东和柯克亚2个凝析气藏,柯东气藏油气主要分布在古近系和白垩系,柯克亚气藏油气主要分布在新近系、古近系和白垩系,固满—合什塔格构造带暂未发现油气藏。研究区超压与油气关系尚不明确,梳理超压成因类型与油气成藏的关系将有利于了解山前成藏机理,为油气勘探提供思路。

4.1 超压传递与浅层油气成藏

柯克亚气田浅层西河甫组储层划分为上层气组(X4—X6)和下层气组(X7—X8),通过KZ104井和K8007井的MDT(Modular Formation Dynamics Tester)连续实测数据可以看出,不同气组之间存在压力分隔(图11)。柯克亚气田X4 1—X6气藏压力系数在1.01~1.22之间,X7 2—X8气藏压力系数在1.33~1.48之间,从下到上存在泄压。前人通过包裹体研究显示西河甫组从更新世早中期存在油气充注,3套烃源岩现今都处于生气阶段41,当油气散失速率小于油气充注速率时形成超压油气藏,就会形成超压。

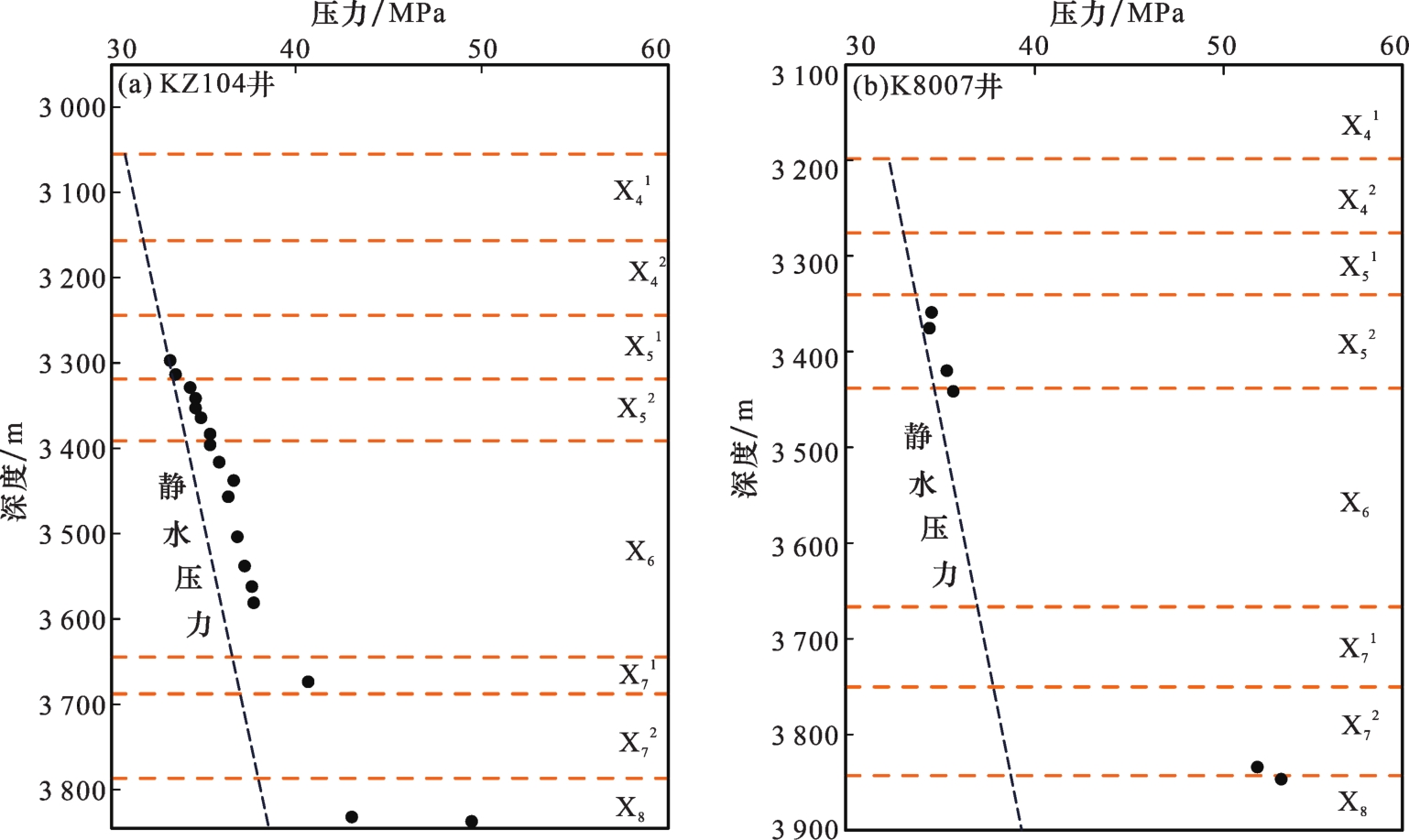

图11 KZ104井和K8007井MDT压力剖面

Fig. 11 MDT pressure profiles of Well KZ104 and Well K8007

而在柯东构造带,更新世中晚期,甫沙—克里阳走滑断层错断柯东背斜核部19,盖层阿图什组被剥蚀,使得柯东构造带浅层西河甫组油气散失,现今为正常压力。在固满—合什塔格构造带,浅层盖层阿图什组厚度达3 000~4 000 m,未发育超压,部分地区浅层发育储层但缺少与油气沟通断裂,也不发育超压。可以看出在研究区油气充注导致的超压传递是浅层是否发育超压的决定性因素,浅层油气藏常常伴随着弱超压发育。

4.2 构造挤压与油气成藏

构造挤压控制着山前深部地层形成强超压,从深部到浅层压力系数呈现降低趋势,山前断裂提供了流体的输导通道,压力由深部向上传导。因此强超压为石炭系、二叠系和侏罗系烃源岩产生的油气向白垩系、古近系和新近系储层运移提供了动力。在柯东构造带甫沙—克里阳走滑逆冲断层及其派生断层可切穿新生代地层;在柯克亚构造带数条深部断层插入古近系阿尔塔什组膏岩层,并在背斜核部发育大量的高角度脆性调节断裂插入新近系;在固满—合什塔格构造带断层沿着寒武系膏岩层滑脱,上部汇聚到阿尔塔什组膏岩层16-1722。构造活动形成的跨越多层位的大断裂和小的调节断裂为油气运移提供了通道,控制着区域不同层系储层是否形成油气藏。
在柯东构造带甫沙段断裂通天,钻遇地层均不存在油气藏和超压;在柯东段背斜遭受抬升剥蚀和断层改造,新近系盖层被破坏导致不发育油气藏和超压;在柯克亚构造带新近系盖层未被完全剥蚀和断裂破坏,使得西河甫组油气藏和超压得以保存;构造挤压引起的剥蚀作用和断层活动控制区域各层系的油气和超压的保存条件与散失速度。强烈构造活动导致山前形成更大的可容空间,凹陷区快速沉降接受了超7 000 m的巨厚新近系沉积,烃源岩热演化程度急剧增加,在上新世和第四纪进入油气生成高峰17-18,生烃作用进一步加强了深部超压并通过油气充注导致浅层超压。

4.3 异常压力带与油气藏的耦合关系

浅层异常压力带与油气藏重叠。浅层是否存在油气藏受控于是否有断裂沟通浅层,盖层能否保存油气。浅层的超压是由油气充注导致,因此异常压力带与油气藏共同受控于断裂和盖层情况。柯东构造带和固满—合什塔格构造带分别由于盖层条件差和断裂系统不发育导致浅层不发育超压和不存在油气藏。
深层超压带受控于构造作用,从山前向盆地中心超压强度减弱。在柯东和柯克亚构造带构造挤压强,断裂发育,油气由烃源岩经断裂充注在古近系和白垩系储层形成油气藏,超压与油气藏共存。在固满—合什塔格构造带,构造挤压弱,断裂不发育,超压强度弱不足以突破上覆岩层成藏,出现有超压但不存在油气藏的现象。

5 结论

(1)西昆仑山前深部地层存在强超压,随着构造带远离山前,强超压顶界面逐渐加深,压力系数逐渐减小;在柯克亚构造带浅层存在弱超压。地层测试结果表明,古近系压力系数为1.82~2.05,白垩系压力系数为1.78~1.96,柯克亚构造带西河甫组压力系数为1.01~1.48。
(2)西昆仑山前异常高压主要形成机制为构造挤压和超压传递。构造应力是深部超高压形成的最主要原因,无论是否存在油气,深部都发育强超压;在柯克亚构造带新近系保存条件较好,油气充注导致的超压传递使得西河甫组储层发育超压,油气充注是浅层是否发育超压的决定性因素。
(3)浅层油气藏常常伴随着弱超压发育,构造作用是控制山前油气成藏的关键。柯克亚构造带浅层存在流体散失作用,当油气散失速率小于油气充注速率时形成超压油气藏。构造挤压一方面使得山前地层发育强超压并形成断裂沟通上下储盖组合,来自深部烃源岩的油气在超压驱动下沿断裂向上运移;另一方面构造挤压引起的抬升剥蚀和断层活动决定了盖层的保存条件,凹陷快速沉积作用加快了烃源岩热演化。
