0 引言

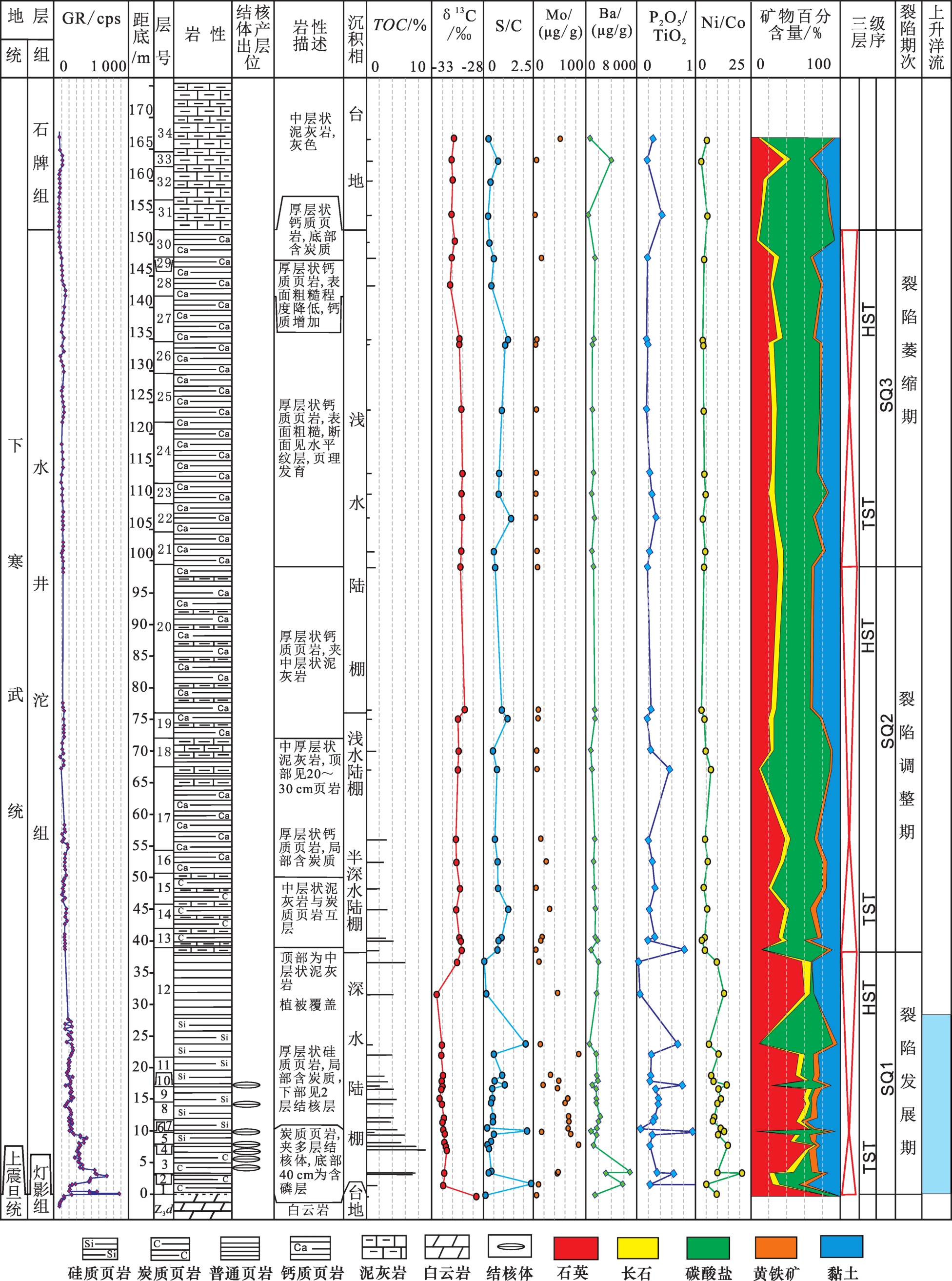

图1 长阳白竹岭水井沱组综合柱状图GR为自然伽马,露头剖面GR值为HD-2000手持式伽马仪测试结果,单位cps为计数率/秒,下同 Fig.1 Stratigraphic comprehensive column of Shuijingtuo Formation in Baizhuling section, Changyang area |

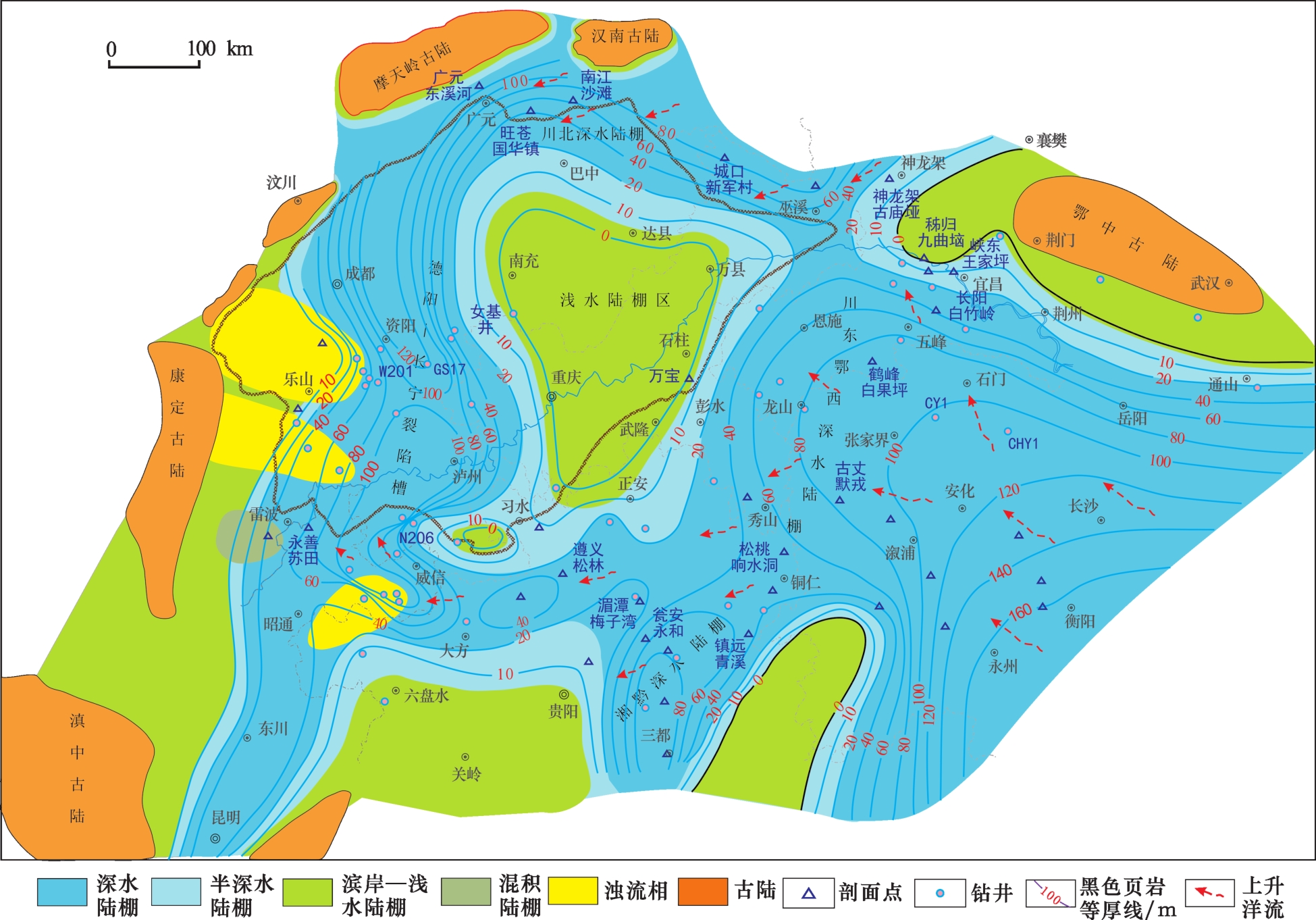

图2 中上扬子地区下寒武统筇竹寺组SQ1沉积相与重要资料点分布Fig.2 Sedimentary facies and important data points of SQ1 of the Lower Cambrian Qiongzhusi Formation in Middle⁃Upper Yangtze region |
表1 中上扬子地区筇竹寺组结核体地质参数Table 1 Geologic parameters of concretion in Qiongzhusi Formation in the Middle-Upper Yangtze area |
资 料 点 | 层序 | 结核体 | 围岩 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
层号 /井深 | 出露形态 | 单体尺度大小/cm | 岩性 特征 | GR | TOC/% | 岩石矿物含量 | 岩相 | 地质参数 | ||
长阳白竹岭剖面 | SQ1 | 3层 | 孤立透镜状、 椭球状 | 数厘米—数十厘米 | 钙质硅 质混合 页岩相 | 278~ 387 cps | 7.06 | 石英 20.5 %、钾长石3.2%、斜长石3.0%、方解石47.6%、白云石6.5%、黄铁矿5.2%、石膏0.9%、黏土13.1% | 炭质页岩 | GR 330~552 cps,TOC 7.5%~9.1%,岩石矿物组成为石英38.2%~60.3%、长石4.8%~9.6%、方解石0~6.1%、白云石0~14.3%、黄铁矿7.1%~7.8%、黏土24.1%~25.0% |
4层 | 断续透镜状, 局部呈层状 | 长轴100~200, 短轴10~30 | 硅质页 岩相 | 356 cps | 7.66 | 石英 69.4 %、长石4.2%、黄铁矿3.7%、石膏0.9%、黏土21.8% | 炭质页岩 | GR 330~402 cps,TOC 5.3%~9.1%,岩石矿物含量为石英44.4%~60.3%、长石4.5%~4.8%、方解石0~10.4%、白云石0~8.2%、黄铁矿5.0%~7.8%、石膏0.7%~1.2%、黏土25.9%~26.8% | ||
6层和8层 | 断续透镜状, 局部呈层状 | 长轴50~100, 短轴15~30 | 云质页 岩相 | 6层202~209 cps, 8层147~186 cps, | 1.23 | 石英6.3%、长石0.3%、方解石16 %、白云石64.9%、黄铁矿6.5%、黏土5.1% | 硅质页岩 | GR 203~250 cps,TOC 3.3%~5.9%,岩石矿物组成为石英49.4%~64.4%、长石5.5%~7.3%、方解石0~10.4%、白云石0~8.2%、黄铁矿1.2%~7.7%、石膏0~2.1%、黏土21.7%~37.2% | ||
10层 | 层状为主,局部呈断续透镜状 | 长轴100~200, 短轴15~30 | 云质页 岩相 | 153~ 156 cps | 2.11 | 石英23%、长石2.1%、方解石7.4 %、白云石52%、黄铁矿4.9%、黏土10.6% | 硅质页岩 | |||
鹤峰白果坪剖面 | SQ1 | 2层 | 孤立透镜状、 椭球状 | 长轴120~150, 短轴40~50 | 钙质硅 质混合 页岩相 | 480~ 498 cps | 硅质页岩 | GR 502~583 cps,TOC 5.2%~6.4%,岩石矿物组成为石英48.4%~50.9%、长石7%~12.1%、方解石0~9.5%、黄铁矿0~6.0%、石膏0~1.0%、黏土28.1%~37.0% | ||
镇远青溪剖面 | SQ1 | 4层 | 断续透镜状, 局部呈层状 | 长轴190~230, 短轴30~40 | 云质页 岩相 | 645~ 745 cps | 3.62 | 石英8.7%、长石8.5%、方解石5.3%、白云石21.3%、钡解石31%、菱碱土矿20%、石膏1%、黏土4.2% | 含炭质硅质页岩 | GR 900~1134 cps,TOC 2.05%~13.06%,岩石矿物组成为石英56.7%~78.5%、长石1.5%~9.5%、方解石0~2.2%、白云石1.6%~7.3%、黄铁矿1.6%~3.4%、重晶石0~1.7%、石膏0~7.2%、黏土7.1%~14.2% |
6层 | 长轴290, 短轴50 | 云质页 岩相 | 368~ 484 cps | 4.17 | 石英2.7%、长石2.2%、方解石18.9%、白云石69.1%、黄铁矿1.4%、重晶石1.2%、石膏0.4%、黏土4.1% | 炭质页岩 | GR 516~792 cps,TOC 2.05%~7.11%,岩石矿物组成为石英65.3%~78.5%、长石1.5%~6.8%、方解石0~2.2%、白云石0~1.6%、黄铁矿0~1.6%、石膏0~13.4%、黏土7.1%~14.5% | |||
9层 | 长轴180~330, 短轴25~35 | 泥质白 云石 | 363~ 387 cps | 2.81 | 石英6.7%、长石2.9%、白云石80.0%、钡解石1.2%、黄铁矿2.8%、重晶石1.2%、石膏0.5%、黏土5.9% | 炭质页岩 | GR 406~455 cps,TOC 5.53%~6.53%,岩石矿物组成为石英51.8%~53.2%、长石2.9%~6.8%、石膏7.4%~18.7%、黏土21.8%~32.0% | |||
11层 | 长轴>190, 短轴25~30 | 云质页 岩相 | 239~ 252 cps | 0.85 | 石英6.1%、长石1.8%、方解石20.2%、白云石55.5%、黄铁矿11.0%、石膏0.4%、黏土5.0% | 炭质页岩 | GR 265~466 cps,TOC 4.19%~5.53%,岩石矿物组成为石英48.7%~51.8%、长石8.8%~9.3%、石膏2.3%~7.4%、黏土32.0%~39.7% | |||
15层 | 长轴>200, 短轴30 | 云质 页岩 | 150~ 171 cps | 1.81 | 石英17.4%、长石4.0%、白云石53.0%、黄铁矿6.9%、石膏0.3%、黏土18.4% | 含炭质黏土质页岩 | GR 177~257 cps,TOC 0.66%~2.55%,岩石矿物组成为石英41.4%~46.6%、长石6.6%~7.3%、黄铁矿0~4.7%、石膏0~4.3%、黏土41.4%~47.7% |
1 结核体发育特征

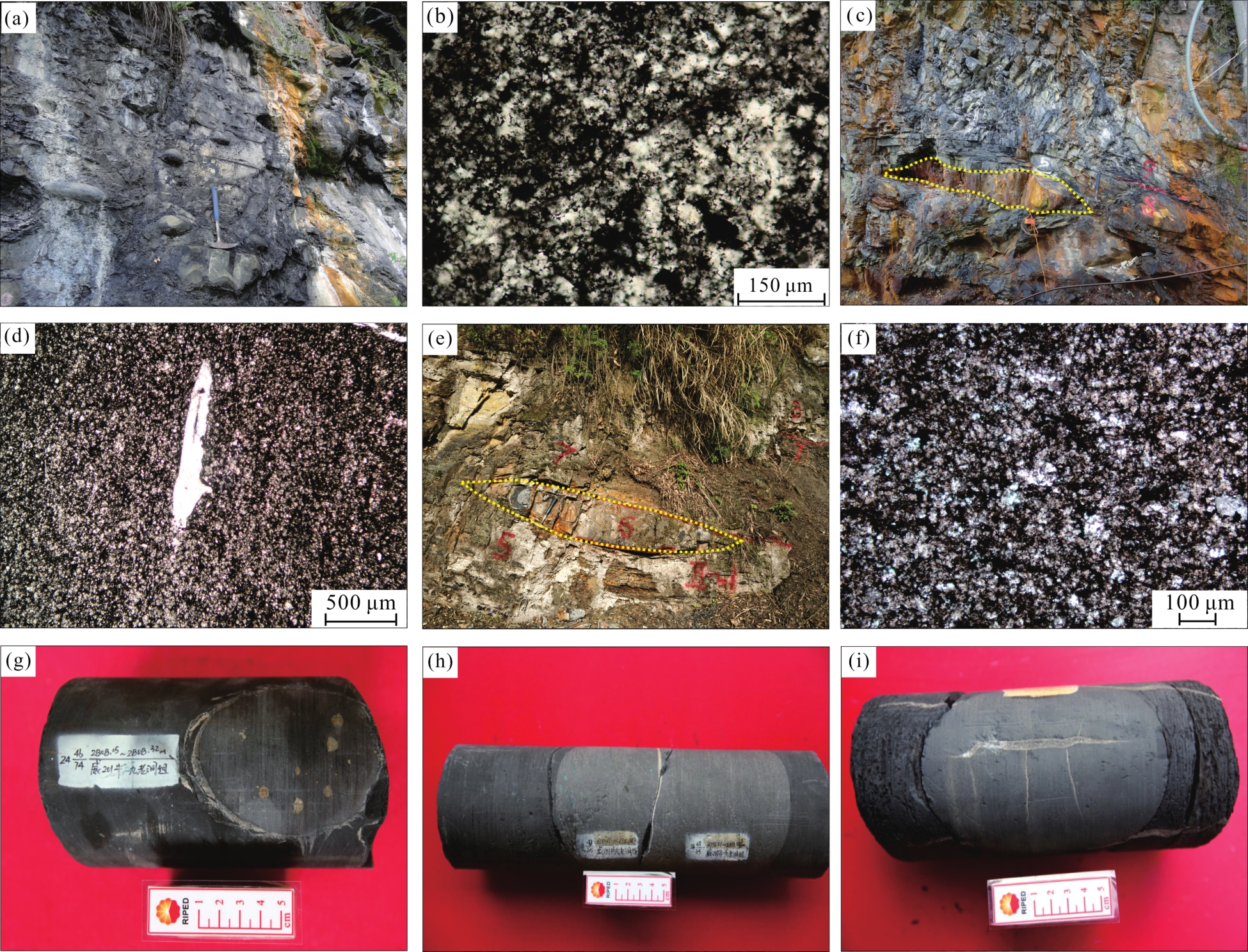

图3 四川盆地及周缘筇竹寺组SQ1段结核体照片(a)长阳白竹岭3层结核体,呈分散状分布于炭质页岩中,单体呈透镜状、饼状;(b)长阳白竹岭3层结核体,镜下显泥晶结构,亮色颗粒主要为方解石、白云石和石英,暗色为有机质和黏土;(c)长阳白竹岭8层结核体,以断续层状分布于硅质页岩中,单体呈透镜状;(d)长阳白竹岭8层云质结核体,镜下纹层不发育,见骨针类化石;(e)镇远青溪6层云质结核体,断续分布于硅质页岩中,单体呈透镜状;(f)镇远青溪6层云质结核体,镜下以粉晶白云石为主,显晶粒结构,晶粒直径约22~45 μm;(g) W201井2 808.15~2 808.32 m结核体,含钙质,呈椭球状,尺寸为6 cm×10 cm;(h) W201井2 751.21~2 751.58 m结核体,含钙质,呈椭球状,尺寸为10 cm×20 cm;(i)N206井1 865.02~1 865.24 m结核体,含钙质,呈椭球状,尺寸为10 cm×18 cm Fig.3 Concretion photographs of SQ1 of Qiongzhusi Formation in Sichuan Basin and its periphery |

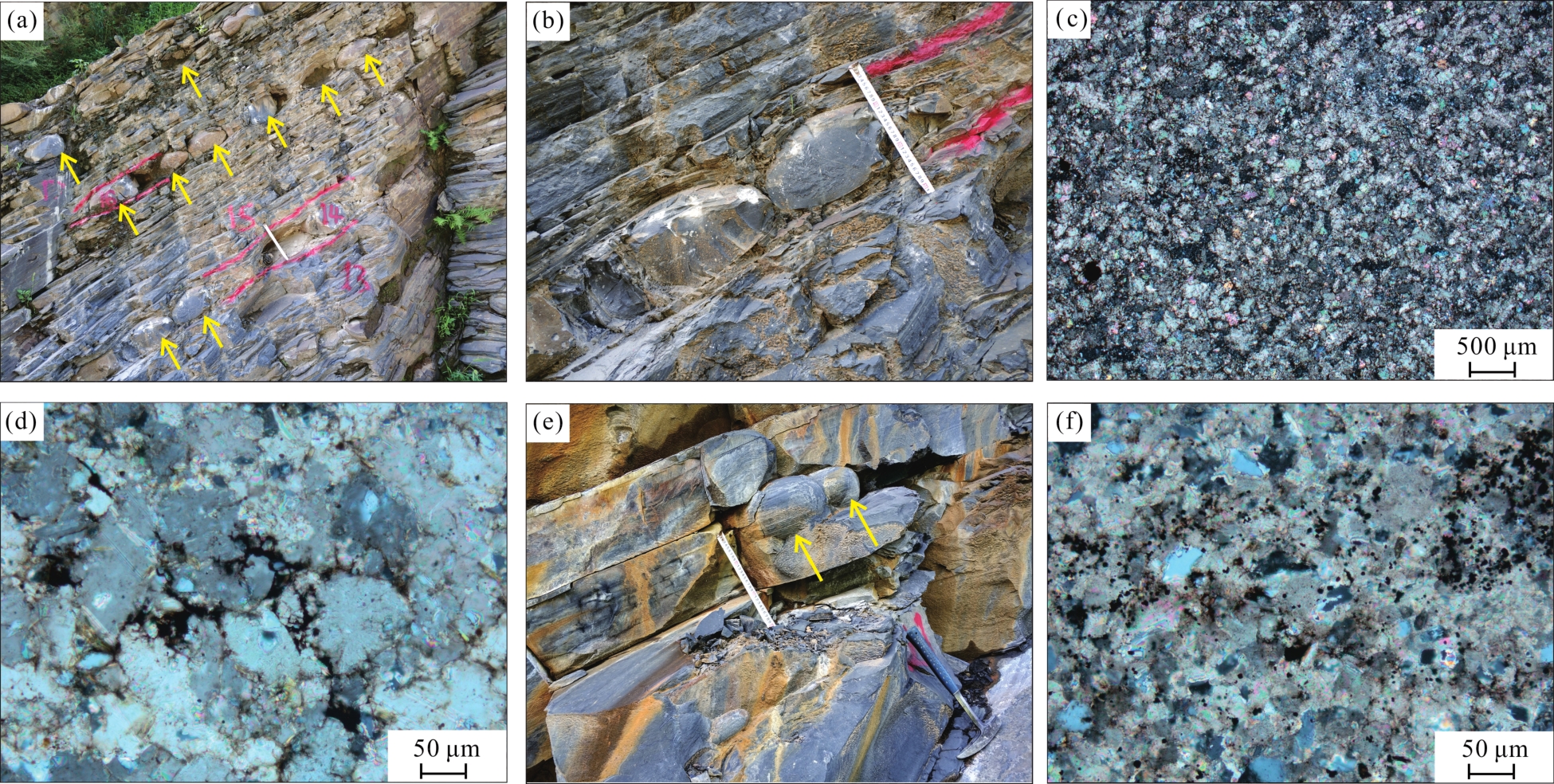

图4 旺苍国华剖面筇竹寺组SQ2段结核体照片(a)14~17层钙质结核层,位于深灰色粉砂质页岩中,椭球状、饼状(箭头所指);(b)14层近照,核体呈椭球状、饼状,尺寸为短轴5~25 cm、长轴10~40 cm;(c)14~17层结核薄片(×2倍),粉—细晶灰岩,主要为方解石;(d)14~17层结核薄片(×20倍),细晶、粉晶方解石呈它形,均匀分布,晶间充填黏土矿物;(e) 21层钙质结核体,位于灰黑色粉砂质页岩中,核体呈孤立椭球状(箭头所指);(f)21层结核体薄片,主要为含粉砂粉晶灰岩 Fig.4 Concretion photographs of SQ2 of Qiongzhusi Formation in Guohua section, Wangcang area |

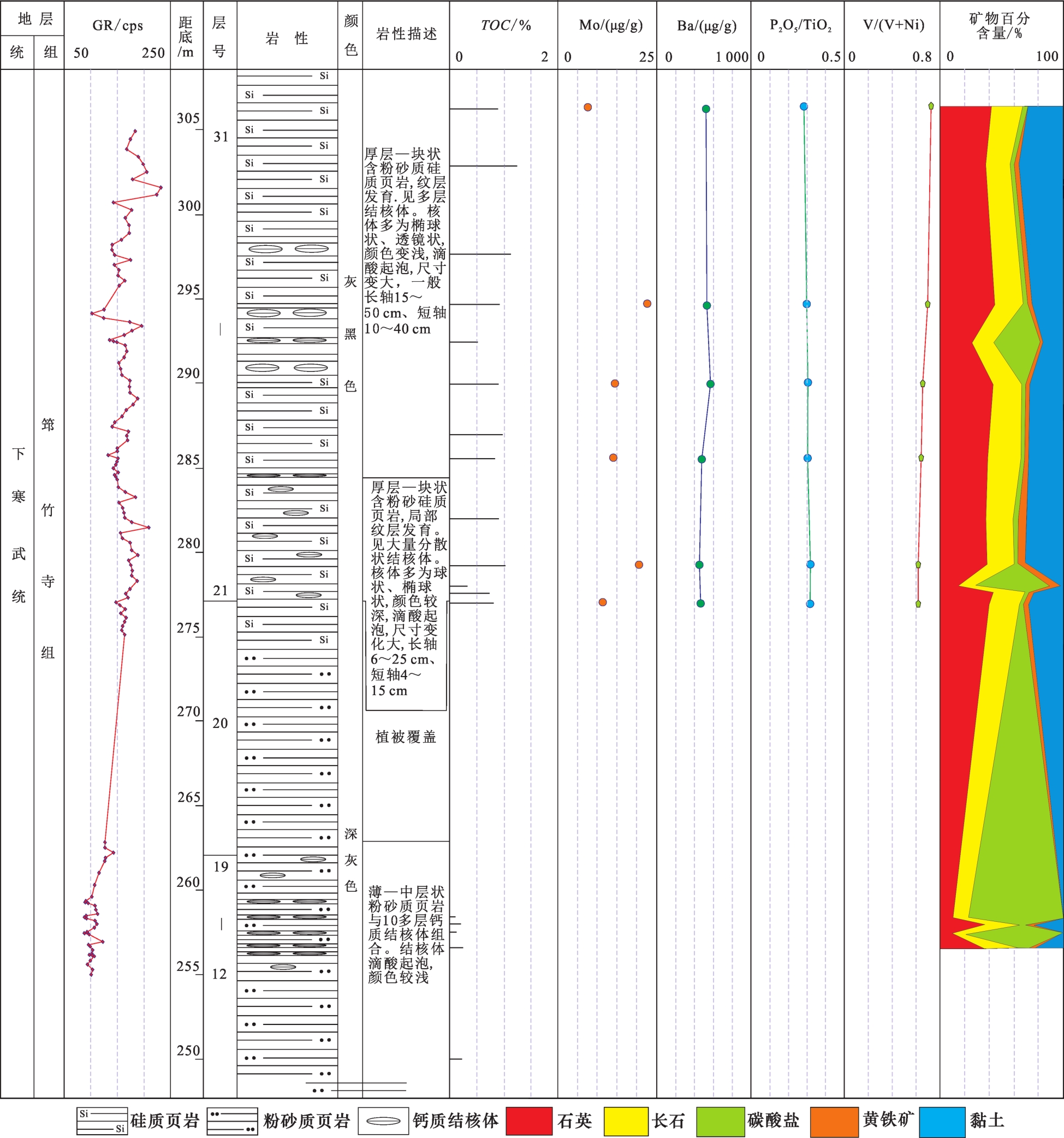

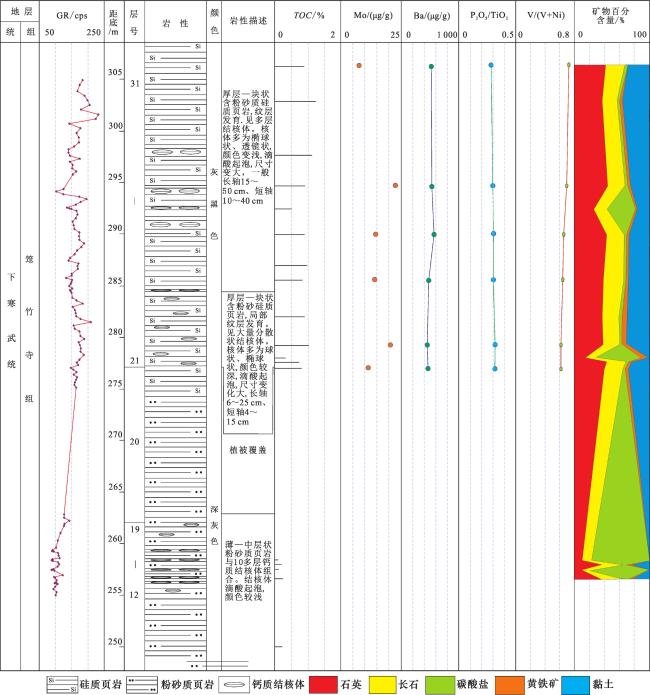

图5 旺苍国华剖面筇竹寺组SQ2段综合柱状图Fig.5 Stratigraphic comprehensive column of SQ2 of Qiongzhusi Formation in Guohua section, Wangcang area |
表1 中上扬子地区筇竹寺组结核体地质参数(续表)Table 1 Geologic parameters of concretion in Qiongzhusi Formation in the Middle-Upper Yangtze area(continued) |
资 料 点 | 层序 | 结核体 | 围岩 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
层号 /井深 | 出露形态 | 单体尺度大小/cm | 岩性特征 | GR | TOC/% | 岩石矿物百分含量 | 岩相 | 地质参数 | ||
松桃响水洞剖面 | SQ1 | 6层 | 断续透镜状 | 长轴80~100, 短轴30~40 | 含钙质硅质页岩相 | 炭质页岩 | GR 664~780 cps,TOC 5.88%~9.78%,岩石矿物组成为石英40.9%~51.3%、长石15.4%~20.4%、方解石1.9%~4.7%、白云石3.8%~8.5%、黄铁矿8.7%~11.8%、石膏0.5%~0.6%、黏土10.8%~21.8% | |||
古丈默戎剖面 | SQ1 | 14层 | 孤立椭球状 | 小者2~5, 大者10~20 | 硅质岩(燧石),黑色 | 540 cps | 硅质页岩 | GR 337~505 cps,TOC 5.50%~7.67%,岩石矿物组成为石英47.0%~62.8%、长石11.8%~14.9%、白云石7.1%~10.7%、黄铁矿7.7%~11.5%、石膏0.5%~0.6%、黏土10.0%~15.4% | ||
旺苍国华剖面 | SQ2 | 14-17层 | 椭球状、饼状,顺层产出,较少切割层理,同层内大小相对均匀 | 短轴5~25、 长轴10~40 | 粉—细晶灰岩,浅灰色 | 89~92 cps | 0.09~0.11 | 石英9.8%~10.6%、长石10.5%~13.0%、方解石76.4%~79.7% | 粉砂质页岩 | GR 95~110 cps,TOC 0.20%~0.25%,岩石矿物组成为石英35.8%~36.1%、长石26.9%~28.5%、方解石4.7%~9.1%、黄铁矿2.4%~4.9%、黏土23.0%~28.6% |
21-30层 | 下部呈孤立的椭球状,上部多呈断续层状分布,单个为椭球状、饼状 | 下部核体大小为短轴4~15、 长轴10~25,上部核体尺寸为短轴10~25、 长轴15~45 | 泥灰岩、钙质页岩 | 140~159 cps | 0.32 | 石英15%~26%、长石13.6%~17.5%、方解石37.4~60.3%、黄铁矿2.6%~9.1%、黏土2.0%~16.5% | 粉砂质页岩 | GR 155~209 cps,TOC 0.73%~1.24%,岩石矿物组成为石英38.2%~44.3%、长石22.2%~25.7%、方解石2.3%~3.9%、黄铁矿2.9%~6.0%、黏土24.9%~30.9% | ||
N206井 | SQ1 | 1 865.02~1 865.24 m | 呈椭球状 | 截面尺寸为 10×18 | 钙质页岩 | 灰黑色炭质页岩 | GR 206~212 API,TOC 2.07%~2.15%,岩石矿物组成为石英33.0%~44.2%、长石6.9%~10.7%、方解石5.6%~6.7%、黄铁矿4.6%~5.9%、黏土38.7%~43.7% | |||
W201井 | SQ1 | 2 808.15~2 808.32 m | 呈椭球状 | 截面尺寸为 6×10 | 钙质页岩 | 279 API | 灰黑色炭质页岩 | GR 271~280 API,TOC 2.44%~3.02%,岩石矿物组成为石英49.5%~50.3 %、长石16.4%~19.5%、方解石2.5%~5.2%、白云石2.5%~3.7%、黄铁矿5.8%~6.7%、黏土18.5%~19.4% | ||
2 751.21~2 751.58 m | 呈椭球状 | 截面尺寸为 10×20 | 钙质页岩 | 188~210 API | 粉砂质页岩 | GR 180~215 API,TOC 1.25%~1.41%,岩石矿物组成为石英46.3%~50.0%、长石13.8%~23.1%、方解石3.2%~4.8%、白云石1.2%~3.2%、黄铁矿3.8%~4.2%、黏土18.3%~28.1% |
|
1.1 发育层位与岩相特征
1.2 空间分布特征
2 沉积环境意义

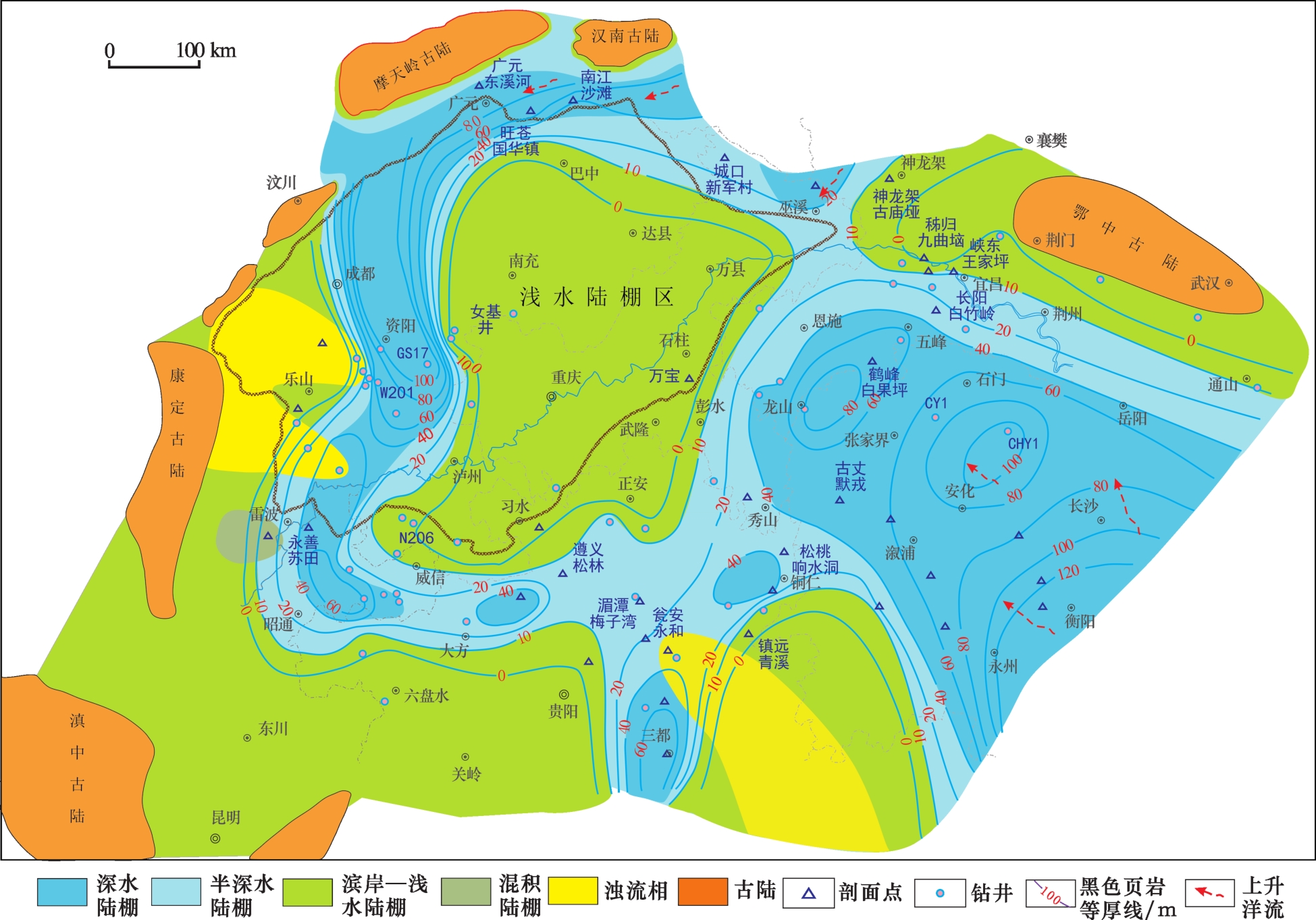

图7 中上扬子地区早寒武世筇竹寺期裂陷调整期(SQ2时期)沉积相Fig.7 Sedimentary facies of rift adjustment stage(SQ2 stage) of the Early Cambrian Qiongzhusi Period in Middle-Upper Yangtze region |
