Carbon isotope characteristics of methane during desorption of coalbed methane

  • Dan WANG , 1 ,
  • Guang-shan GUO 2 ,
  • Yang YU 3 ,
  • Gai-xia ZHANG 4 ,
  • Ming CHEN 4 ,
  • Ming-xing CHEN
Expand
  • 1. Baise University,Baise 533000,China
  • 2. New Energy Research Center,CNOOC Research Institute,Beijing 100028,China
  • 3. China Institute of Geo⁃Environment Monitoring,Beijing 100081,China
  • 4. PetroChina CBM Company Linfen Branch,Linfen 042300,China

Received date: 2020-07-06

  Revised date: 2020-09-24

  Online published: 2021-02-04

Supported by

The Guangxi Zhuang Autonomous Region Universities Young and Middle-aged Teachers' Basic Scientific Research Ability Improvement Project(2020KY19021)

Highlights

The research is performed with core samples obtained by ropes, which was desorbed continuously within seal container, and carbon isotopic analyses were measured for the CBM samples collected per 250 mL one time. The result of test indicates: In earlier stage,δ13CPDB CBM increases slowly; δ13CPDB CBM increases quickly when the amount of desorption gas up to certain volume; In last stage, δ13CPDB CBM became to increase slowly again. In the condition of constant temperature in the earth surface, δ13CPDB of CBM desorption gas becomes heavy with increasing time, and it is characterized by a mode of slow, fast then slow. In common, the result for isotope testing of CBM desorption samples, it is slightly lower for the earlier desorption stage than the true isotope.

Cite this article

Dan WANG , Guang-shan GUO , Yang YU , Gai-xia ZHANG , Ming CHEN , Ming-xing CHEN . Carbon isotope characteristics of methane during desorption of coalbed methane[J]. Natural Gas Geoscience, 2021 , 32(1) : 119 -124 . DOI: 10.11764/j.issn.1672-1926.2020.09.010

0 引言

煤层气地球化学特征不仅可以用于揭示煤层气的成因,而且对煤层气的勘探开发也具有一定的指导意义。煤层气主要由游离气、吸附气和溶解气组成,其中吸附气占绝大部分。碳同位素特征是煤层气解吸过程中的研究重点。目前,煤层气中甲烷碳同位素的研究主要集中在平面分布特征、成因和分馏机理等方面1-9,而针对煤岩解吸过程中甲烷碳同位素变化规律的研究较少10-13。前期的研究仅表明,煤层气中甲烷δ13CPDB值随着解吸时间的延长会有逐渐增高的趋势1-5811。高小康等10研究认为煤岩解吸过程发生同位素分馏过程是持续的,煤层气甲烷碳同位素值存在连续变化的值域,我们平时研究所取碳同位素值包含在值域中;煤层气中甲烷碳同位素值随煤层气解吸程度增加而增高并趋于稳定,密闭解吸的煤层气早期受孔隙游离气影响明显,尤其是对低阶煤的影响表现更加明显,一般在5‰左右;采用密闭解吸煤层气、密闭粉碎解吸煤层气、井口采集气等不同的采集方式对煤层气碳同位素值的影响较大,晚期解吸气或者开发时间较长井口采集气能够较好的代表原地煤层气碳同位素特征,受解吸分馏的影响较小。李五忠等11测试了5个盆地72个不同煤阶煤层气样品的甲烷碳同位素值,从热演化过程、生物降解作用、解吸—吸附过程、水的溶解作用等方面分析了煤层气甲烷碳同位素的分馏作用,认为在煤层气成藏到开发的过程中,煤层气中甲烷碳同位素的分馏是普遍存在的,碳同位素值变大的趋势具有先快后慢的特征,并可以用于判断煤层气的成藏过程、开发状态、采收率等,有利于更加准确地评价煤层气富集的目标区。孙健等12针对自制煤岩的研究结果也认为,煤层气中甲烷碳同位素值表现为随时间增加逐渐变大的特征,残余气与损失气的甲烷碳同位素值之差为2.8‰,自然解吸过程中碳同位素值为1.3‰,主要原因为煤岩样品中广泛发育的纳米级孔隙结构在煤层气的解吸—扩散—运移过程中起到了决定性作用。MARTIN等13也是在1.5~2 773 h的尺度范围内对煤层气的解吸过程进行研究,认为随着解吸时间的增加δ13C1值逐渐增大,δ13C1分馏范围为32.1‰~43.4‰,说明不同样品的δ13C1分馏差距较大,并认为δ13C1值的主要影响因素是煤层气的“吸附—解吸—扩散—运移”过程。目前对煤岩全解吸过程中碳同位素分馏的研究工作主要集中在采样时间间隔相对较大的阶段,未能体现煤岩解吸早期的甲烷碳同位素变化规律。本文研究尝试细化采样时间间隔,探讨中高煤阶煤岩解吸早期的煤层气中甲烷δ13CPDB值的变化规律,为煤层气开发过程中甲烷碳同位素的变化规律认识提供依据。

1 煤层基础数据及实验方案

1.1 煤层基础数据

本文实验样品来自重庆市綦煤X井二叠系龙潭组6号煤层,该煤层位于龙潭组中上部,埋藏深度888 m,厚0.7 m。该煤岩为深黑色,半暗—半亮型煤,煤心主要为碎粒状—碎裂状,顶部呈粉粒状,表面具玻璃光泽;解理较发育,贝壳状断口;R O值为2.13%,属高等变质程度贫煤。煤岩取样1 559 g,采集气体4 852 mL。
煤岩样品的显微组分分析显示,有机组分中镜质组含量为55.2%~64.3%,平均为60.1%,以镜质体为主;惰质组含量为19.3%~34.2%,平均为25.5%,以丝质体、半丝质体为主;无机组分含量为13.9%~18.2%,平均为14.6%。其中黏土矿物含量为5.6%~13.8%,平均为9.7%;氧化物类含量为0.7%~1.8%,平均为1.1%;碳酸盐类含量为0.4%~2.2%,平均为1.3%;硫化物类含量为1.1%~4.9%,平均为2.5%。
煤岩样品的扫描电子显微镜分析显示,煤岩中有机质组分呈较平坦的块状、条带状分布,矿物成分以碎屑状、团块状和粒状黏土矿物为主;该煤岩孔隙不发育,一般为2%~3%,主要为气孔、组织孔和溶蚀孔,主要分布在块状有机质组分内部;孔隙以微孔(<0.01 µm)为主,大孔(>1 µm)少见;镜下观察煤岩微裂缝不发育,可见少量微裂隙,一般<2 µm。工业组分分析实验显示,该煤岩为高灰分、低挥发份煤。

1.2 煤层气采集方法

该煤岩样品为绳索钻井取心所得。出心后,将煤岩放入密封容器中连续解吸,用煤层气收集仪器进行体积采样,后采用排水集气法,水封倒立保存。按每250 mL解吸气体取样一次的原则,用于甲烷碳同位素值测试;累计解吸时间约80 h;共采集了19个气样。

1.3 实验仪器

煤层气收集仪器:煤层气含气量现场测试系统配套解吸仪采用高精度PID恒温控制设计,测试系统主机采用排水集气法收集气体,使用高精度的传感器实时记录气体体积的变化,软件系统可以显示气体的瞬时速率、气体体积的累积量、长时间测试过程中最后2 h的体积变化量。
含气量测试中,损失气、解吸气、残余气体积及气含量、吸附时间的计算按照国家标准《煤层气含量测定方法》(GB/T 19559—2004),分别计算出损失量、解吸量、残余量、煤层气含量及吸附时间等参数。
损失气量的计算主要是利用初始解吸阶段时的解吸量与时间的平方根呈正比关系。以标准状态下累计解吸量为纵坐标,损失气时间与解吸时间之和的平方根为横坐标作图。将最初解吸的呈直线关系的各点连线,反向延长该直线,在解吸气量坐标轴上截距的绝对值即为损失气量(即图解法),另采用最小二乘法验证,相关系数均在0.99以上。
为尽快取得资料,指导井的压裂选层,该样品没有严格执行解吸结束标准,即以7 d内平均每天解吸量小于或等于10 cm3为结束点,仅在解吸80 h后就进行了残余气量的测试实验。残余气量是在密封罐中破碎2~4 h,煤样颗粒粉碎到60目以下。解吸方法同解吸气一样,调节恒温水浴,分别在对应的储层温度下进行,解吸结束后换算为标准温度、压力下的标准体积。
组分测定仪器采用气相色谱仪(ZJ-295)对煤层气组分进行了测定,测定温度26 ℃,湿度为50%;参照GB/T 23249—2009 《地勘时期煤层瓦斯含量测定方法》标准执行。
甲烷碳同位素分析仪器采用美国赛默飞世尔公司(产地:德国不莱梅)生产的MAT253气体同位素质谱仪对煤层气甲烷碳同位素进行定量测试。

2 实验数据及分析

2.1 实验结果

本文研究的煤层组分样品为第一个采集所得的煤层气样品,组分以甲烷为主,体积分数大于96%;重烃体积分数较低,为0.11%;非烃气体主要为氮气和二氧化碳(表1)。
表1 煤层气样品气体组分含量

Table1 Gas component concentration table of CBM sample

样品 无空气体积分数 / %
N2 CO2 CH4 C2H6 C3H8
M6-2 2.56 1.12 96.21 0.11 /
本文实验所采集的煤层气样品的甲烷碳同位素主要分布在-36.1‰~-22.5‰之间,分布范围较宽(表2)。前9个采样点温度为25 ℃,后10个采样点温度为35 ℃;该煤岩样品的解吸气量4 852 mL,通过计算,得出损失气量1 341.5 mL,残余气量1 378.2 mL,合计7 570.7 mL(表2)。
表2 煤岩样品解吸气时间、体积与碳同位素值关系

Table 2 Relationship between methane carbon isotope ratio and desorption time & volume for the coal sample

序号 时间间隔/min 时间/min 体积/mL 体积累加/mL 温度/℃ 同位素值/‰
1 6 6(装罐) 1 341.5(损失气量) 1 341.5 25 -
2 3 9 250 1 591.5 25 -36.1
3 4 13 250 1 841.5 25 -35.8
4 5 18 250 2 091.5 25 -35.7
5 7 25 250 2 341.5 25 -35.4
6 11 36 250 2 591.5 25 -35.6
7 12 48 240 2 831.5 25 -35.4
8 14 62 255 3 086.5 25 -35.2
9 20 82 215 3 301.5 25 -35.2
10 50 132 240 3 541.5 25 -34.9
11 30 162 300 3 841.5 35 -34.5
12 25 187 250 4 091.5 35 -34.0
13 40 227 252 4 343.5 35 -33.7
14 55 282 275 4 618.5 35 -33.3
15 75 357 250 4 868.5 35 -32.7
16 113 470 252 5 120.5 35 -32.6
17 162 632 252 5 372.5 35 -32.0
18 257 889 250 5 622.5 35 -30.9
19 447 1 336 225 5 847.5 35 -27.7
20 1 353 2 689 240 6 087.5 35 -22.5
21 2 080 4 769 105 6 192.5 35 -
残余 1 378.2 7 570.7 35

2.2 原因分析

影响煤层气甲烷碳同位素的原因主要有4个方面211:一是煤岩的成熟度;二是甲烷与二氧化碳的交换作用;三是水溶解作用;四是解吸本身的解吸—扩散作用。本文研究所取煤岩样品为井底钻井取心所得,在地面的解吸过程中仅受煤层气在解吸过程中的解吸—扩散作用和温度的影响,因此,煤层气解吸过程中碳同位素分馏主要由碳同位素的扩散和吸附特性的差异所引起。

2.2.1 煤层气解吸体积与解吸时间、温度的关系

图1图2中,前9个采样点温度为25 ℃,后10个采样点温度为35 ℃。在同一温度条件下,煤层气解吸体积变化速率与时间成正相关关系;越到解吸后期,解吸同样体积的甲烷需要的时间越长。相同的解吸温度条件下,所产生的解吸气体曲线斜率变化相对连续。

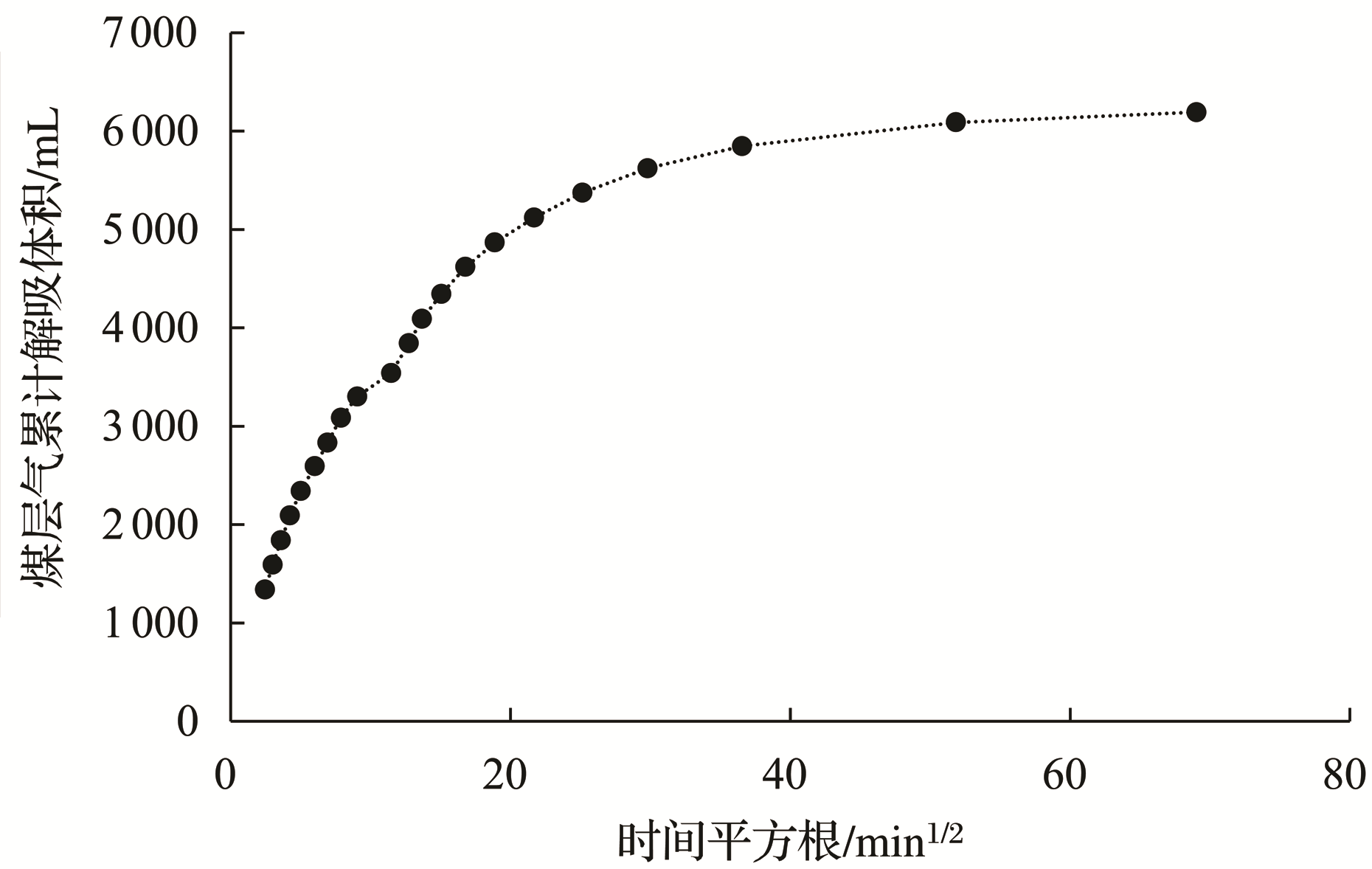

图1 煤层气解吸过程体积与解吸时间的平方根关系

Fig.1 Volume of desorbed CBM versus the square root of desorption time

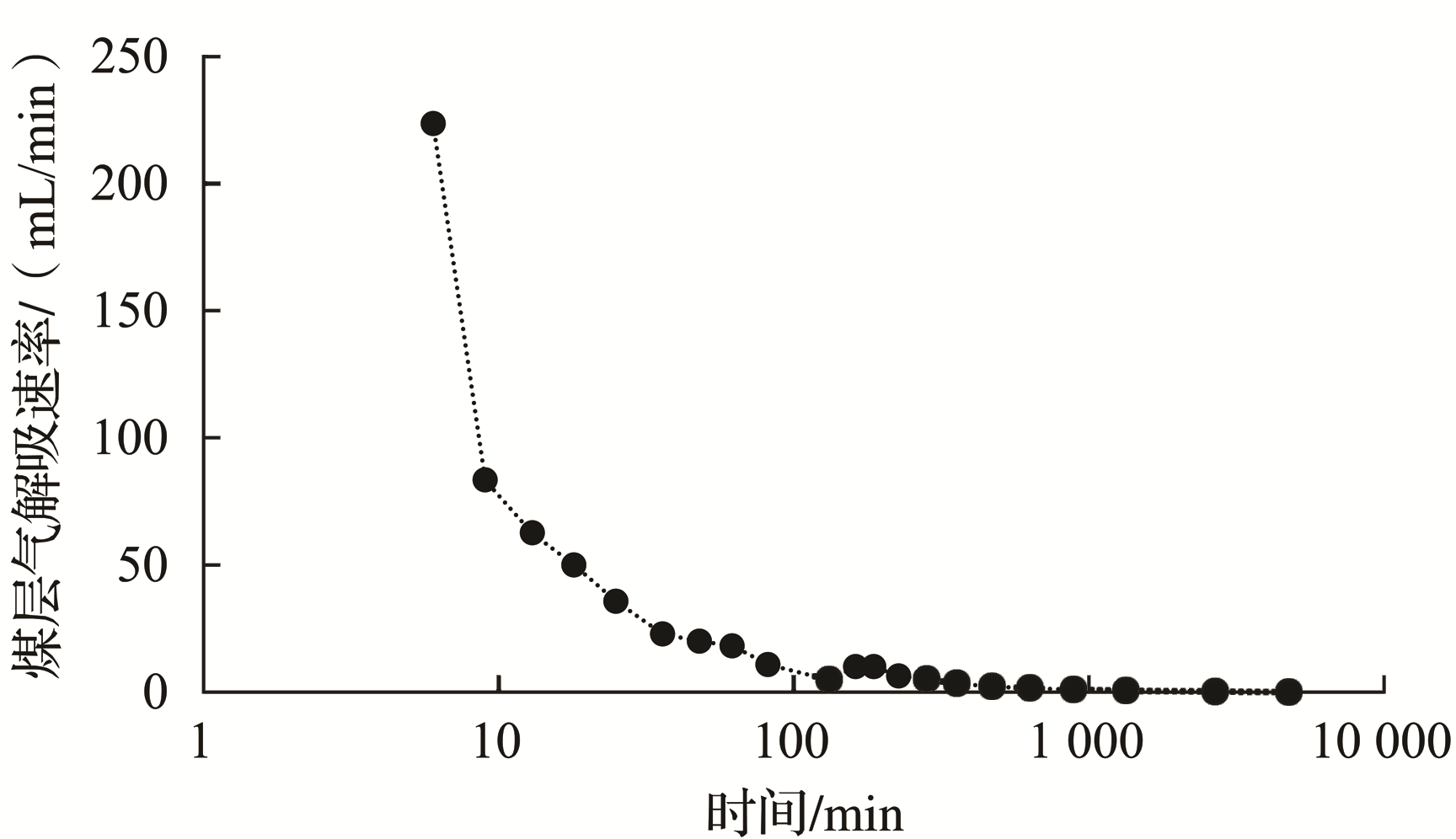

图2 煤层气解吸过程中解吸速率变化曲线

Fig.2 Curve chart of desorbed rate in the process of CBM desorption

吴双等9研究也认为随着温度的升高,煤岩的累计表面自由能降低值呈下降的趋势,这与能量最低原理一致,即体系的能量越低,稳定型越强,煤表面就是通过吸附甲烷分子来降低其表面的自由能。温度的升高,增加了甲烷分子的热运动动能,不仅对煤吸附甲烷具有抑制作用,而且能够使甲烷更容易从煤表面解吸出来。因此,煤岩解吸过程中,解吸温度越高,煤层气越容易解吸,解吸的速率也相对较快(图1)。

2.2.2 碳同位素值与煤层气解吸时间的关系

实验所取煤层气样品在煤岩解吸初始时刻,煤层气的稳定碳同位素值为-36.1‰;44 h后,解吸气的稳定碳同位素值为-22.5‰;同位素分馏高达13.6‰。
储层条件下,游离状态和吸附状态的煤层气处于动平衡状态。在钻井和取心的过程中,会破坏它们之间的动平衡,吸附气发生解吸而且储层状态下的游离气会发生散失。
图3中红色和蓝色曲线分别来自高小康等10和李五忠等11所做实验,其中红色为李五忠等11实验所得数据,蓝色为高小康等10实验所得数据。总体来说,煤层气甲烷碳同位素随时间增加有逐渐变重的趋势。图3中煤岩样品解吸数据可以看出,所取样品的煤层气解吸前10.53 h(632 min),解吸气量5 372.5 mL[含损失气量1 341.5 mL,占总解吸气量的71.0%(包括残余气量1 378.2 mL,总量为7 570.7 mL)],δ13CPDB值由-36.1‰上升至-32.0‰,δ13CPDB值呈缓慢增加的趋势;解吸10.53 h(632 min)~44.82 h(2 689 min),解吸气量为715 mL(占总解吸气量的9.4%),δ13CPDB值由-32.0‰上升至-22.5‰,δ13CPDB值增加迅速;解吸后期,根据高小康等10研究,δ13CPDB值又呈缓慢增加趋势,在5‰以内。

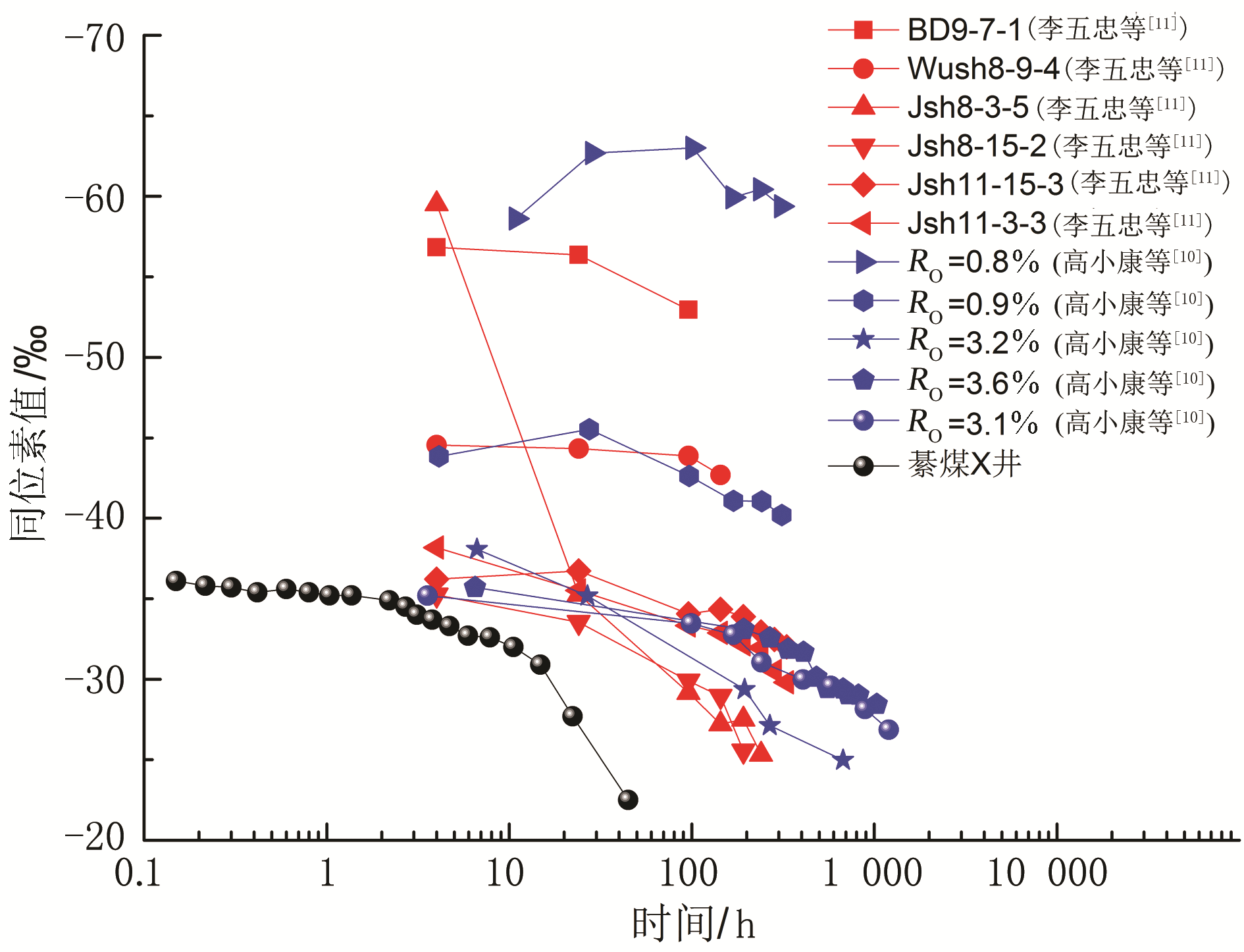

图3 煤层气解吸过程中甲烷碳同位素值与解吸时间的变化曲线

Fig.3 Curves illustrating how CBM methane δ13CPDB values vary with desorption time

图3中可以看出,本文实验曲线与其他曲线的差别较大,主要是由于取样的间隔差别所致,若采用体积与同位素的加权平均数代替,即与图3中取将近似的时间值,利用δ13CPDB1代表第1个样品至第8个样品的同位素加权平均值,δ13CPDB2代表第9个样品至第12个样品的同位素加权平均值,δ13CPDB3代表第13个样品至第16个样品的同位素加权平均值,δ13CPDB4代表第17个样品至第19个样品的同位素加权平均值,δ13CPDB5代表第19个样品以后的同位素数值。那么,
δ 13 C P D B 1 = δ 13 C i V i / V i ( i = 1 . . . 8 )
δ 13 C P D B 2 = δ 13 C i V i / V i ( i = 9 . . . 12 )
δ 13 C P D B 3 = δ 13 C i V i / V i ( i = 13 . . . 16 )
δ 13 C P D B 4 = δ 13 C i V i / V i ( i = 17 . . . 19 )
δ 13 C P D B 5 > δ 13 C 19
由此可计算出δ13CPDB1、δ13CPDB2、δ13CPDB3、δ13CPDB4分别为-35.56‰、-34.28‰、-32.66‰、-27.07‰,δ13CPDB5值大于-22.5‰,因为未对第20个样品和残余气体进行碳同位素测试,而越到后期煤层气解吸样品的同位素含量越高1012。由此可见,甲烷碳同位素变化规律与高小康等10和李五忠等11所做实验样品结果相似。即在罐装煤样气体解吸实验中,随着解吸过程的进行,δ13CPDB值逐渐增高,且增高趋势具阶段性,有的学者认为稳定同位素变化规律是先快后慢10,而笔者认为在解吸前期是先慢后快的一个过程,在解吸后期同意高小康等10变慢的观点。造成以上认识差异的主要原因有2点:一是所取样品的质量对煤层气解吸样品的影响;二是所取煤层气样品数量及间距对其的影响,笔者对样品的采集更加密集,而且煤岩样品的质量也相对较大,因此分区更加明显。
形成以上现象的主要原因是甲烷在煤基质微孔隙中的吸附主要是靠范德华力作用而存在的。由于甲烷中13CH4的分子量大于12CH413CH4在煤孔隙表面的吸附势大于12CH4,且有随压力增大而增加的趋势,因此,13CH4与煤的吸附能力要强于12CH4。有实验表明,在吸附势相同的情况下,吸附同样体积13CH4所需压力低于12CH4,即13CH412CH4更易于被煤吸附。所以,在甲烷的解吸、扩散、运移过程中,就必然会出现碳同位素的分馏现象。由于13CH4相对12CH4具有优先吸附、滞后解吸的特点,因此,在煤层气解吸过程中,12CH4就优先于13CH4从煤基质中解吸出来。这就很好地解释了在甲烷解吸早期,12CH4优先于13CH4从煤基质中解吸出来,此时测得的δ13CPDB值相对偏低,而煤岩基质中的δ13CPDB值就会相对偏高的现象。
一段时间之后,当煤层气的解吸速率逐渐降低至某个值(本文试验为1 mL/min)以后,由于甲烷整体解吸速度下降,12CH4由于前期的大量解吸使得其在煤岩的吸附中含量大量减少,引起后期12CH4的解吸优势减弱而速度下降,13CH4由于12CH4的减少开始大量解吸,即表现为解吸气体中δ13CPDB快速升高。
解吸后期,由于煤岩中解吸的甲烷气量很小,12CH4的解吸优势进一步减弱,δ13CPDB值会再次保持稳定或者缓慢增长的趋势。
因此,在中高煤阶煤层气的解吸过程中会出现δ13CPDB值增长先慢后快再慢的现象。

2.2.3 碳同位素值与煤层气解吸体积比例的关系

图4图5可以看出,利用实际测试到的煤层气含量,在煤层气解吸体积达到70%(总气量包含损失气量和残余气量)左右时,甲烷碳同位素由逐渐增加变为迅速增加。后面2个空心圆是根据高小康等10的研究得到的预测数据。

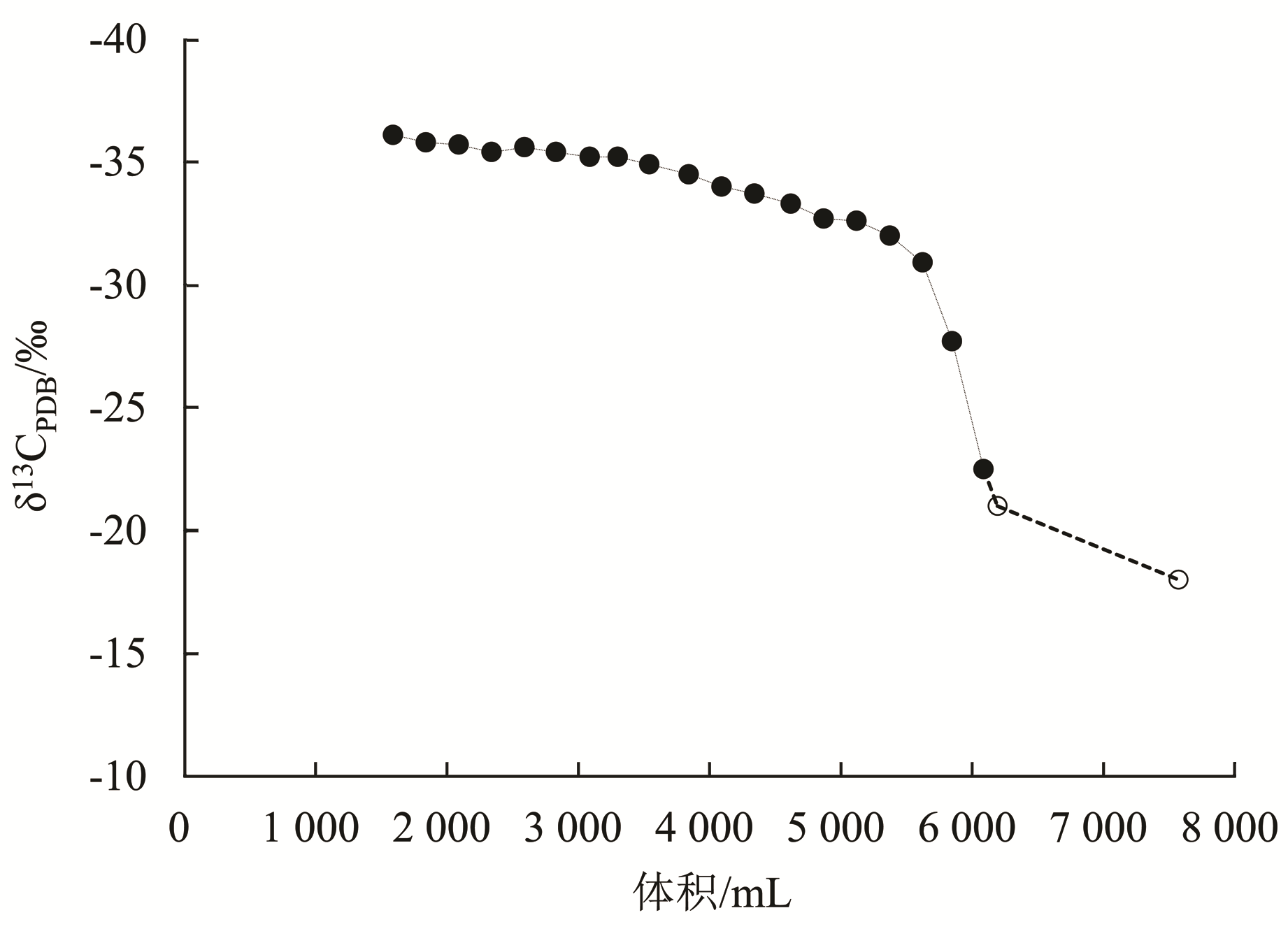

图4 煤层气解吸过程中甲烷碳同位素值与解吸体积的变化曲线

Fig.4 Change in methane δ13CPDB with the volume of desorbed gas

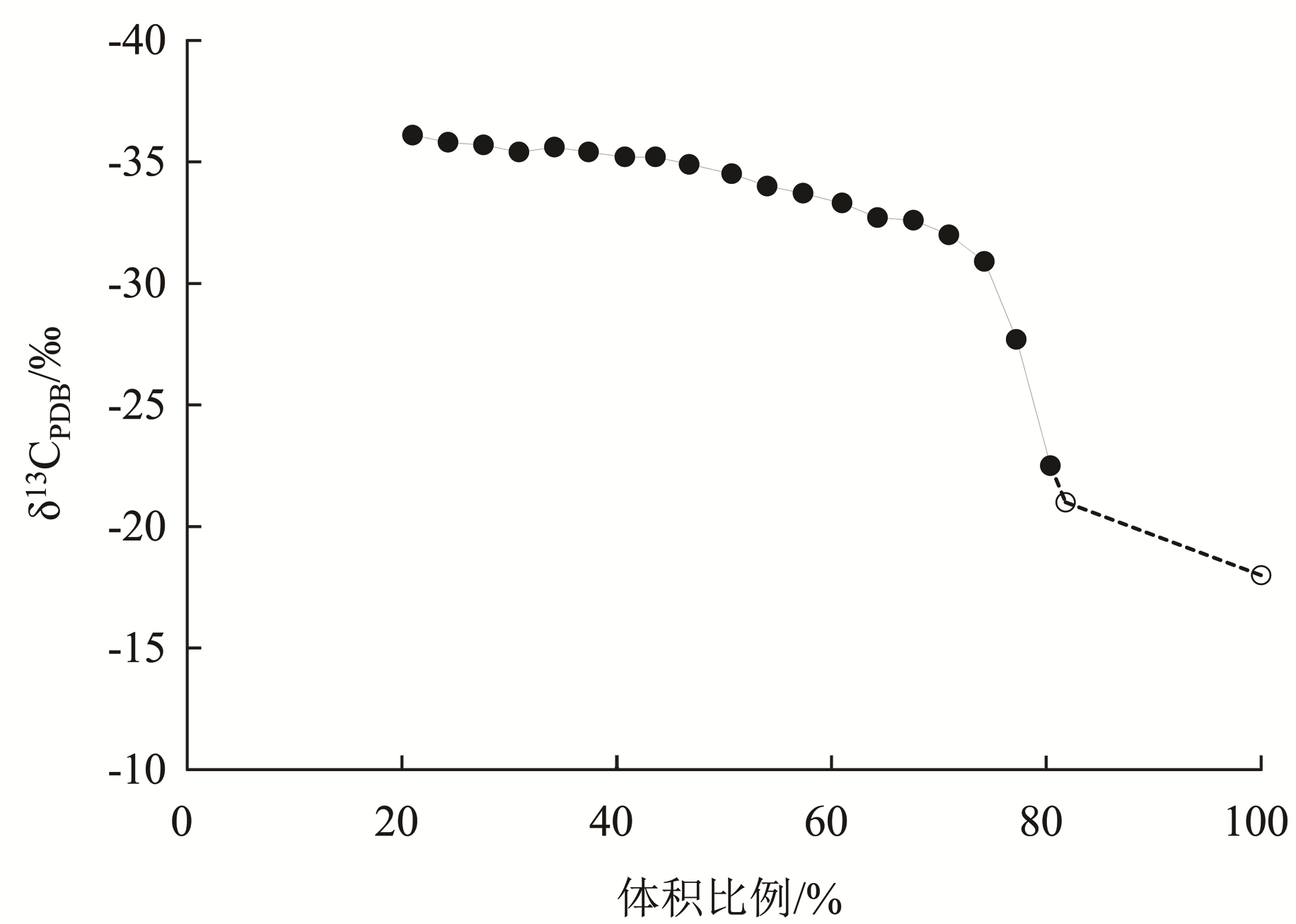

图5 煤层气解吸过程中甲烷碳同位素值与解吸体积比例的变化曲线

Fig.5 Change in methane δ13CPDB with the volume fraction of the desorbed gas

3 结论与建议

(1)煤层气解吸过程中,温度和压力对煤层气解吸的体积的影响较大。
(2)高煤阶煤岩的煤层气解吸过程中,δ13CPDB值随煤层气解吸程度增加而升高,如果取样间距相对较小,就呈现先慢后快再慢的变化规律。
(3)在总气量包含损失气量和残余气量的情况下,煤层气解吸体积达到70%左右时,甲烷碳同位素值增加速度由缓慢增加变为迅速增加;煤层气解吸体积达到80%左右时,甲烷碳同位素值增加速度由快速增加又变为缓慢增加或者基本保持稳定。
1
宋岩,柳少波,洪峰,等.中国煤层气地球化学特征及成因[J].石油学报,2012,33(1):99-106.

SONG Y, LIU S B, HONG F, et al. Geochemical characteristics and genesis of coalbed methane in China[J]. Acta Petrolei Sinica, 2012, 33(1):99-106.

2
李勇,汤达祯,方毅.鄂尔多斯盆地东缘煤层气甲烷碳同位素分布及成因[J].中国科学:地球科学,2014,44(9):1940-1947.

LI Y, TANG D Z, FANG Y, et al. Distribution of stable carbon isotope in coalbed methane from the east margin of Ordos Basin[J]. Science China Earth Sciences, 2014, 44(9):1940-1947.

3
于振锋,郝春生,杨昌永,等.阳泉矿区寺家庄井田9#煤段煤层气地球化学特征及成因分析[J].矿业安全与环保,2019,40(3):96-99.

YU Z F, HAO C S, YANG C Y,et al. Theanalysis of geochemical characteristics and origins of CBM in 9# coal section of Sijiazhuang mine in Yangquan mining area[J]. Mining Safety & Environmental Protection, 2019,40(3):96-99.

4
夏鹏,曾凡桂,宋晓夏,等.山西古交矿区煤层气组成特征及成因探讨[J].煤炭学报,2019,44(9):2824-2832.

XIA P, ZENG F G,SONG X X, et al.Origins and molecular composition of coalbed methane in Gujiao area,Shanxi[J]. Jo-urnal of China Coal Society,2019,44(9):2824-2832.

5
孙奕婷,田兴旺,马奎,等.川西北地区双鱼石气藏中二叠统天然气碳氢同位素特征及气源探讨[J].天然气地球科学,2019,30(10):1477-1486.

SUN Y T, TIAN X W, MA K,et al.Carbon and hydrogen isotope characteristics and source of natural gas in Shuangyushi gas reservoir,northwestern Sichuan Basin[J].Natural Gas Geo-science,2019,30(10):1477-1486.

6
段毅,赵阳,曹喜喜.热解煤成甲烷碳同位素演化及其动力学研究[J].中国矿业大学学报,2014,43(1): 64-71.

DUAN Y, ZHAO Y, CAO X X, et al. Carbon isotopic evolution and dynamic characteristics of pyrolysis methane[J]. Journal of China University of Mining & Technology, 2014, 43(1):64-71.

7
孟召平,张纪星,刘贺.煤层甲烷碳同位素与含气性关系[J].煤炭学报,2014,39(8):1683-1690.

MENG Z P, ZHANG J X, LIU H, et al. Relationship between the methane carbon isotope and gas-bearing properties of coal reservoir[J]. Journal of China Coal Society,2014,39(8):1683-1690.

8
王丹,任文军,王春宇,等.中高煤阶煤层气开发技术[M].北京:石油工业出版社,2017:12-19.

WANG D, REN W J,WANG C Y, et al.Development Technology of Medium and High Rank Coalbed Methane[M].Beijing: Petroleum Industry Press:12-19.

9
吴双,汤达祯,李松,等.温度/压力对甲烷超临界吸附能量参数的影响机制[J].煤炭科学技术,2019,47(9):60-67.

WU S, TANG D Z, LI S, et al. Effect of temperature and pressure on energy parameters of methane super-critical adsorption[J]. Coal Science and Technology,2019, 47(9):60-67.

10
高小康,宋岩,柳少波.关于煤层气甲烷碳同位素值对比的探讨[J].天然气工业,2010,30(6):11-14.

GAO X K, SONG Y, LIU S B, et al. A discussion on the comparison of carbon isotope values of coalbed methane[J]. Natural Gas Industry, 2010, 30(6):11-14.

11
李五忠,雍洪,李贵中.煤层气甲烷碳同位素的特征及分馏效应[J].天然气工业,2010,30(11):11-16.

LI W Z, YONG H, LI G Z, et al. Features and fractionation effect of methane isotope in coalbed methane gas[J]. Natural Gas Industry, 2010, 30(11):11-16.

12
孙健,魏强,晏波,等.煤层吸附气的全解吸过程及组分与碳同位素变化:基于热模拟实验结果[J].煤炭学报,2018,43(10):2848-2856.

SUN J, WEI Q, YAN B, et al. Desorption process and variation of chemical and carbon isotopic composition of coalbed adsorbed gas based on the results of thermal simulation[J]. Journal of China Coal Society,2018,43(10): 2848-2856.

13
MARTIN N, MICHAEL J W. Stable isotope of coalbed gas during desorption and production[J]. Geosciences,2017,43(7):1-21.
