0 引言
1 气藏注水提采的理论基础

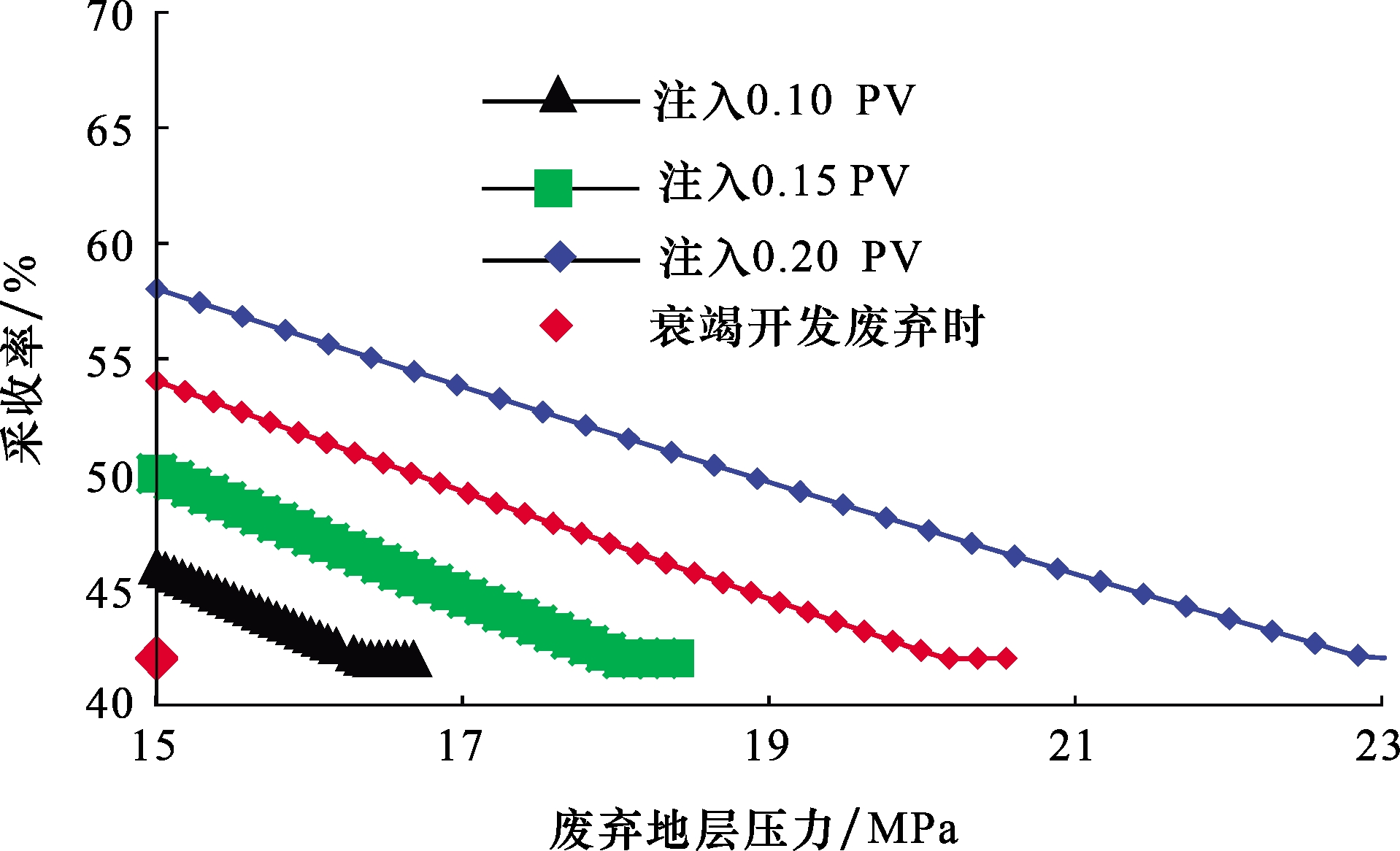

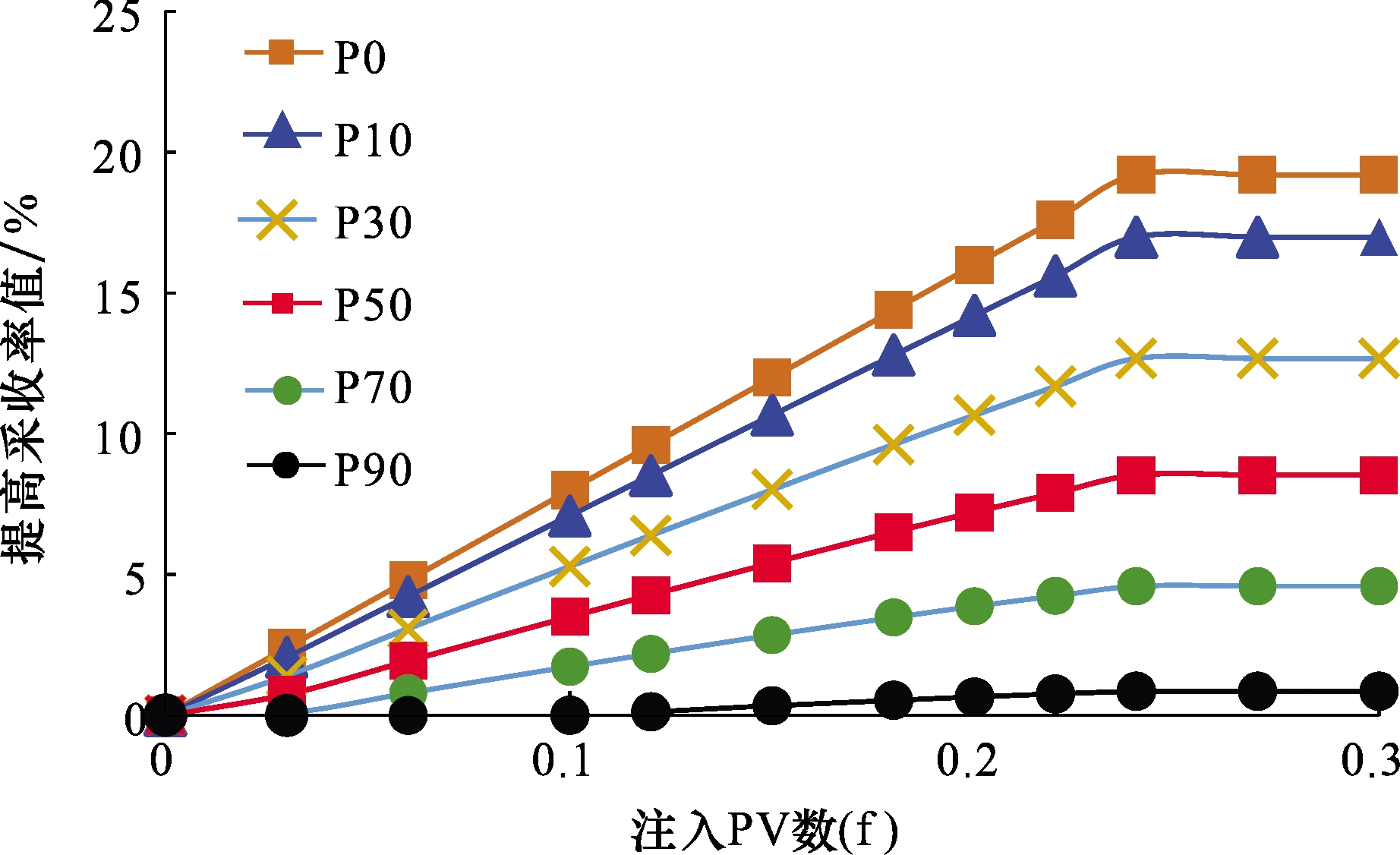

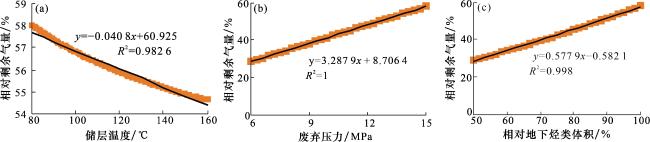

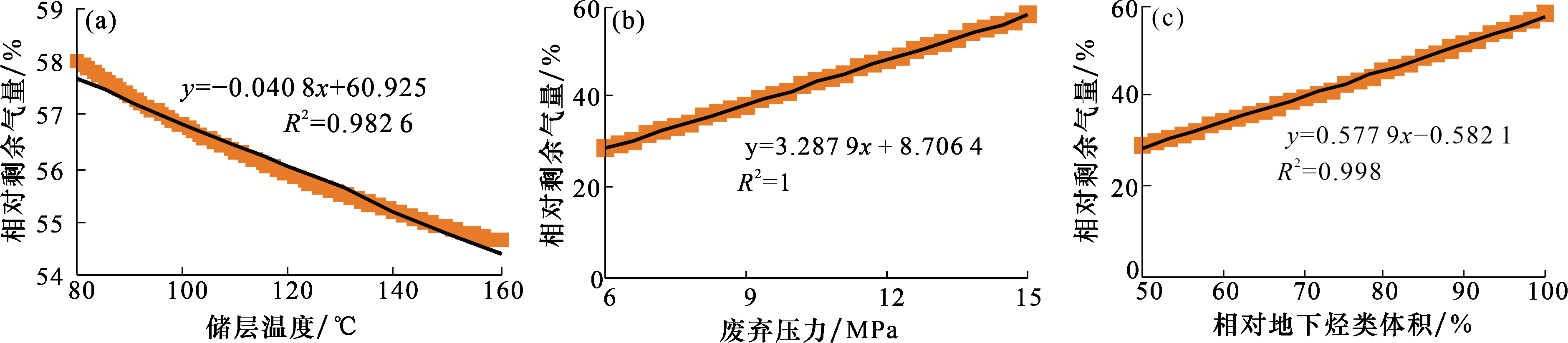

2 气藏注水提高采收率物理模拟实验

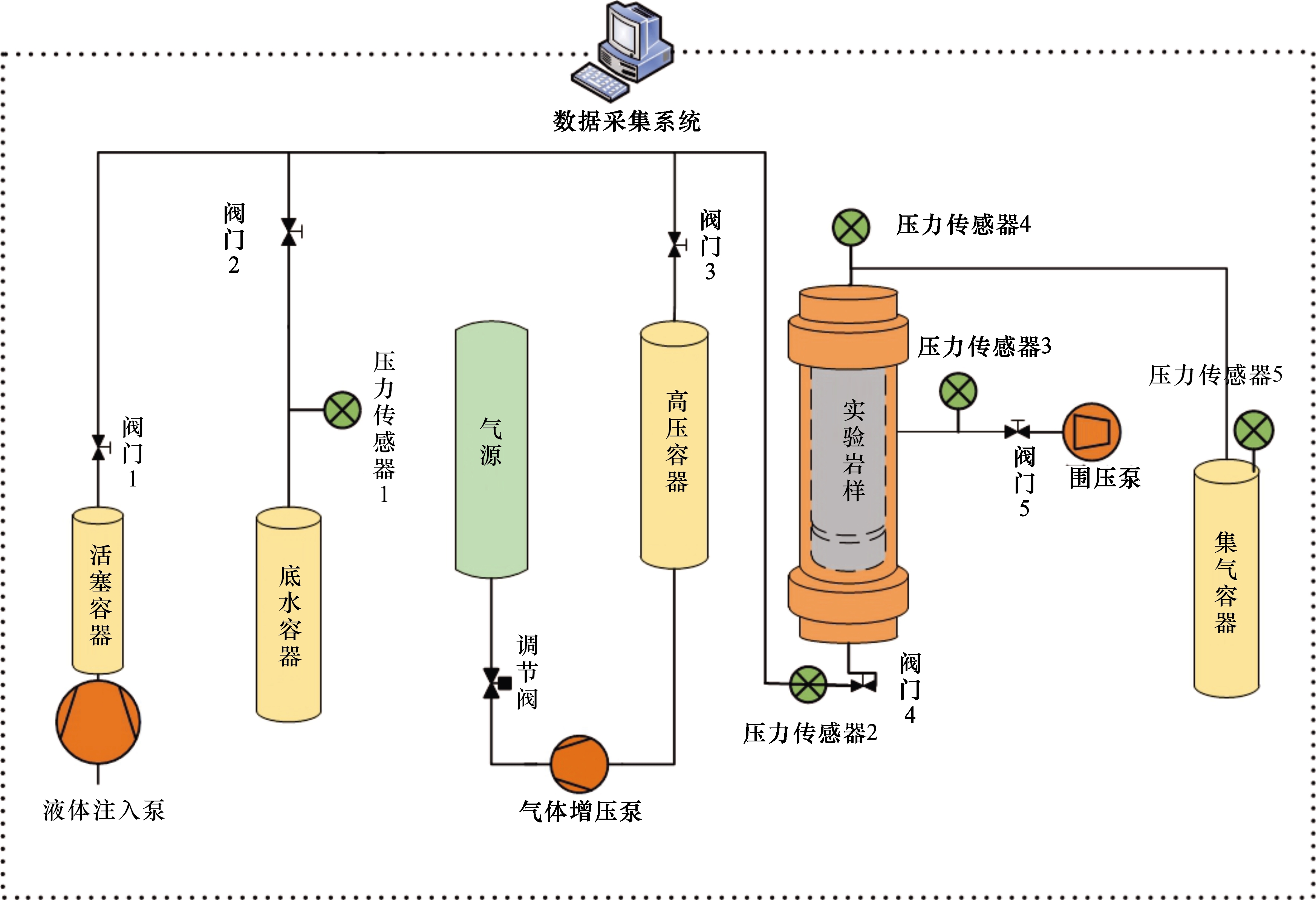

图2 气藏注水提高采收率模拟实验装置示意图Fig.2 Schematic diagram of water injection for enhanced recovery simulation in gas reservoirs |
表1 模拟实验岩样物性参数Table 1 physical property parameters of experimental core |
| 样品编号 | 直径/cm | 长度/cm | 不含水渗透率/(10-3 μm2) | 孔隙度/% | 含水饱和度/% | 含水渗透率/(10-3 μm2) | 备注 |
|---|---|---|---|---|---|---|---|
| J1 | 9.97 | 18.97 | 1.61 | 11.4 | 50.0 | 1.14 | 均质 |
| J2 | 9.97 | 17.47 | 1.81 | 11.5 | 50.0 | 1.25 | 均质 |
| J3 | 9.98 | 18.45 | 3.65 | 11.5 | 50.0 | 2.12 | 微裂缝 |
| C1 | 10.0 | 19.0 | 65.2 | 9.1 | 50.0 | 48.2 | 裂缝 |
3 气藏注水提采物理模拟实验

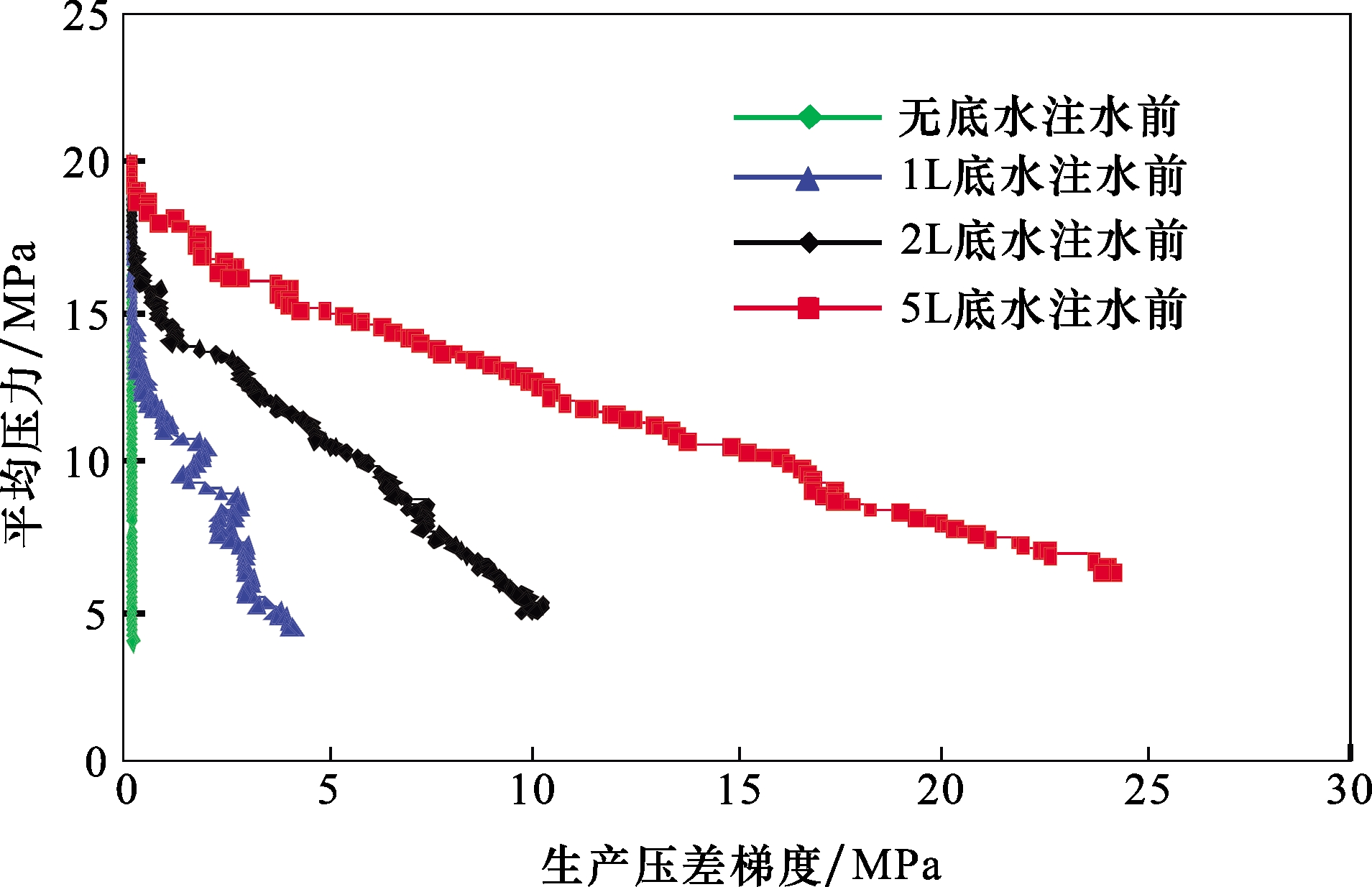

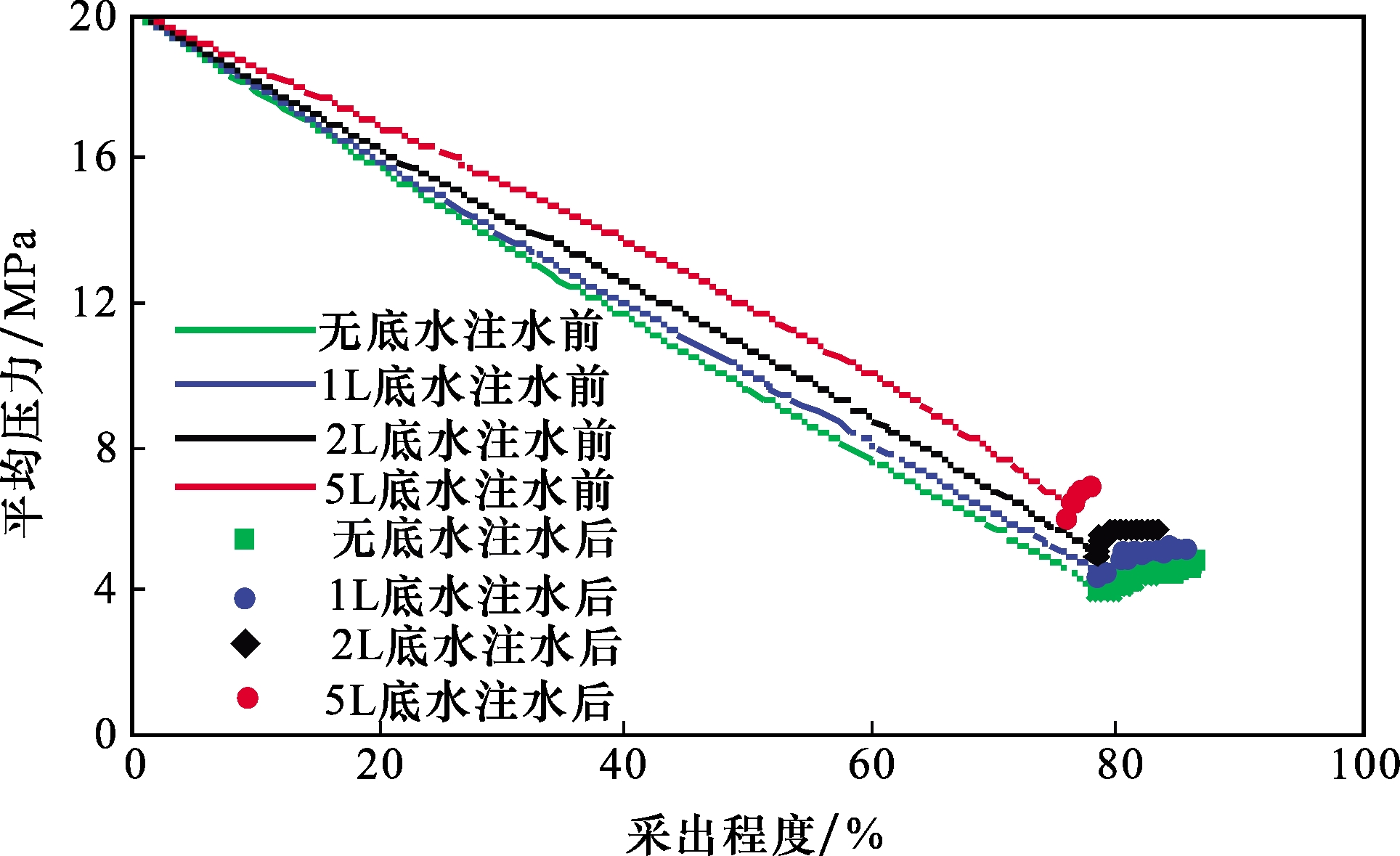

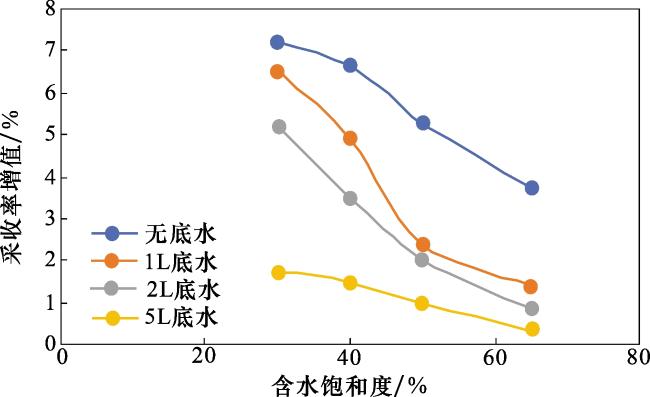

3.1 近废弃气藏注水驱替提采实验效果

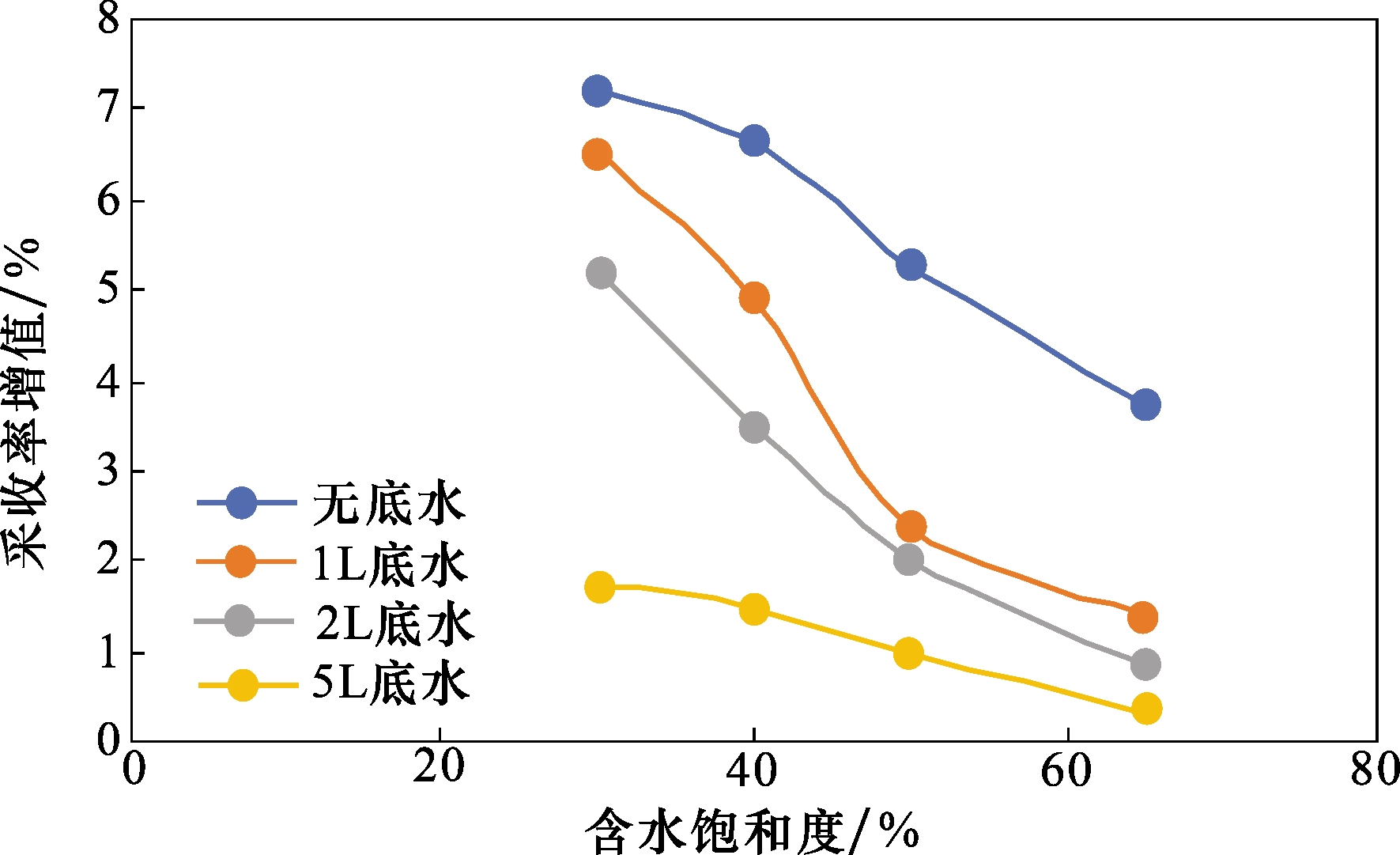

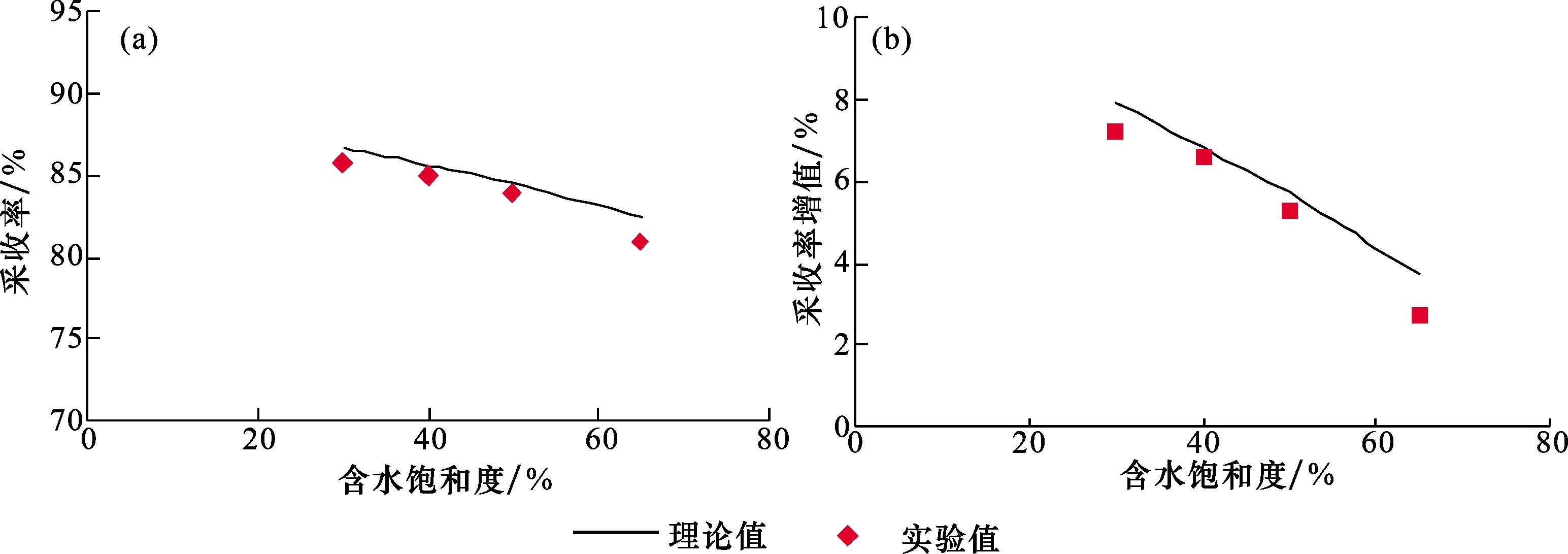

表2 J1/J2岩样近废弃状态注水驱替提采实验结果Table 2 J1/J2 core recovery increment by water injection in near-abandoned state |
| 束缚水 | 1 L底水 | 2 L底水 | 5 L底水 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S w/% | 注水前采收率/% | 注水后 采收率/% | 采收率增值/% | 注水前 采收率/% | 注水后采收率/% | 采收率增值/% | 注水前 采收率/% | 注水后采收率/% | 采收率增值/% | 注水前采收率/% | 注水后采收率/% | 采收率增值/% | |||
| 30 | 78.56/ 78.60 | 85.76/ 87.70 | 7.20/ 9.10 | 78.74/ 81.93 | 85.23/ 88.49 | 6.50/ 6.56 | 78.30/ 75.08 | 83.48/ 79.89 | 5.18/ 4.81 | 75.93/ 77.31 | 77.68/ 79.17 | 1.76/ 1.86 | |||
| 40 | 78.41/ 78.50 | 85.03/ 86.06 | 6.62/ 7.56 | 77.41/ 79.05 | 82.32/ 83.54 | 4.91/ 4.49 | 76.61/ 76.63 | 80.12/ 79.39 | 3.51/ 2.75 | 70.65/ 70.88 | 72.15/ 72.42 | 1.50/ 1.53 | |||
| 50 | 78.56/ 78.28 | 83.84/ 83.02 | 5.28/ 4.74 | 76.88/ 76.83 | 79.27/ 78.81 | 2.40/ 1.98 | 72.56/ 75.30 | 74.60/ 76.81 | 2.04/ 1.51 | 65.21/ 65.55 | 66.21/ 66.40 | 1.00/ 0.85 | |||
| 65 | 78.11/77.66 | 80.83/79.31 | 2.73/1.65 | 76.41/75.51 | 77.81/76.16 | 1.40/0.65 | 70.12/71.51 | 70.97/71.96 | 0.85/0.45 | 59.16/60.26 | 59.51/60.51 | 0.35/0.25 | |||
|
3.2 近废弃气藏多次注水补能正向吞吐提采实验效果

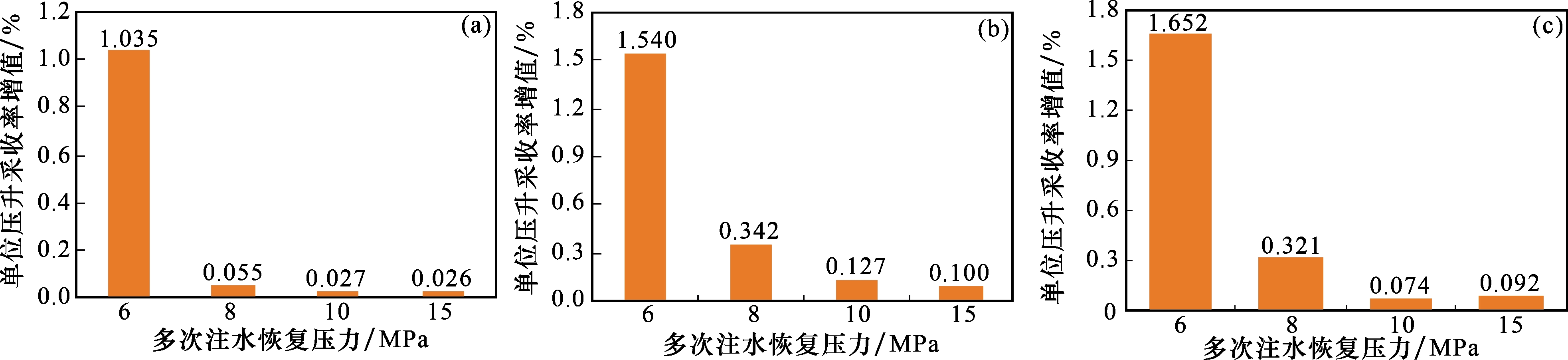

图6 不同岩样单位压升采收率增值与多次注水恢复压力关系曲线(a)均质岩样;(b)微裂缝岩样;(c)裂缝岩样 Fig.6 Relationship between recovery increment unit pressure and multiple water injection recovery pressure of different core |
表3 不同岩样多次注水正向吞吐提采实验结果Table 3 recovery increment of multiple water injection and forward throughput of different core |
| 样品编号 | 注水压力/MPa | 增压前采收率/% | 增压后采收率/% | 采收率增值/% | 单位压升采收率增值/% | 增压前废弃平均压力/MPa | 增压后废弃平均压力/MPa |
|---|---|---|---|---|---|---|---|
| J2/J3/C1 | 6 | 77.16/74.79/79.35 | 78.61/76.51/82.91 | 1.44/1.72/3.56 | 1.04/1.54/1.65 | 4.86/5.08/4.06 | 5/5.02/4.05 |
| 8 | 78.61/76.51/82.91 | 79.03/77.78/84.51 | 0.43/1.02/1.6 | 0.055/0.34/0.32 | 5.00/5.02/4.05 | 5.37/5.20/4.06 | |
| 10 | 79.03/77.78/84.51 | 79.32/78.63/85.29 | 0.29/0.86/0.77 | 0.027/0.13/0.07 | 5.37/5.20/4.06 | 5.32/5.52/4.06 | |
| 15 | 79.32/78.63/85.29 | 79.84/79.84/86.63 | 0.52/1.20/1.34 | 0.026/0.10/0.09 | 5.32/5.52/4.06 | 5.18/5.51/4.10 |
|
3.3 近废弃气藏单次注水补能正向吞吐提采实验效果

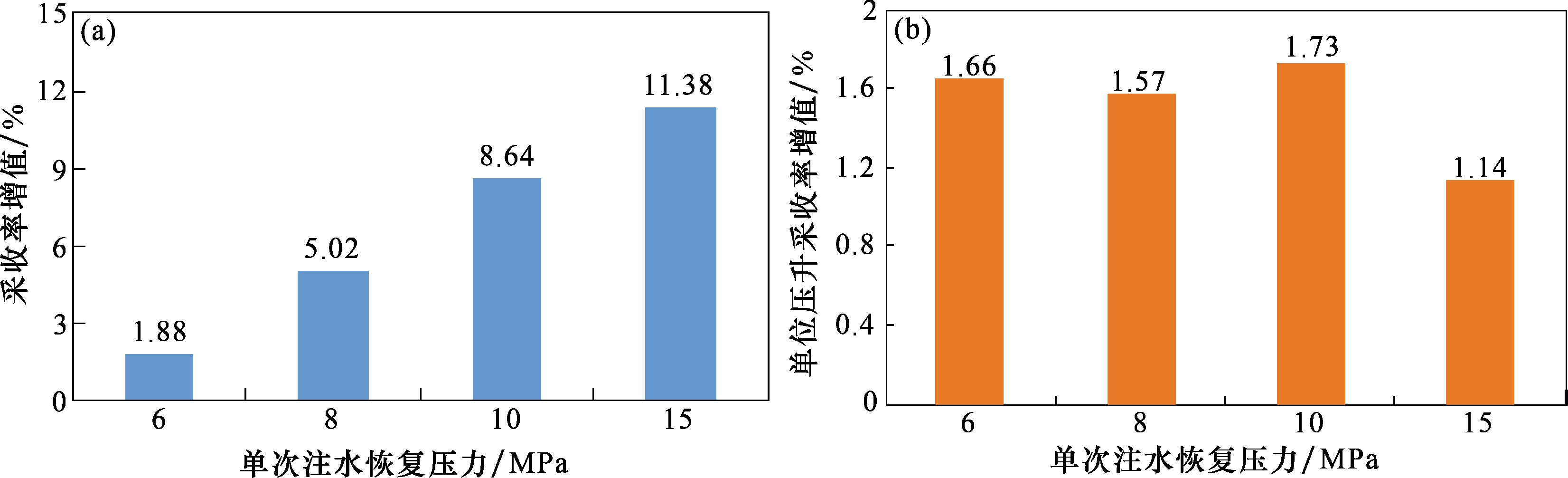

图7 J3岩样单次注水正向吞吐采收率增值(a)采收率增值;(b)单位压升采收率增值 Fig.7 J3 core recovery increment by single water injection forward throughput |
表4 微裂缝岩样单次注水正向吞吐提采实验结果Table 4 Recovery increment by single water injection forward throughput of micro-fracture core |
| 样品编号 | 注水压力/MPa | 增压前采收率/% | 增压后采收率/% | 采收率增值/% | 单位压升采收率增值/% | 增压前废弃平均压力/MPa | 增压后废弃平均压力/MPa |
|---|---|---|---|---|---|---|---|
| J3 | 6 | 76.79 | 78.68 | 1.88 | 1.66 | 4.87 | 5.00 |
| 8 | 77.17 | 82.19 | 5.02 | 1.57 | 4.81 | 5.32 | |
| 10 | 75.66 | 84.31 | 8.64 | 1.73 | 5.01 | 5.14 | |
| 15 | 72.90 | 84.28 | 11.38 | 1.14 | 5.00 | 5.40 |
3.4 注水方式对于气藏提高采收率影响

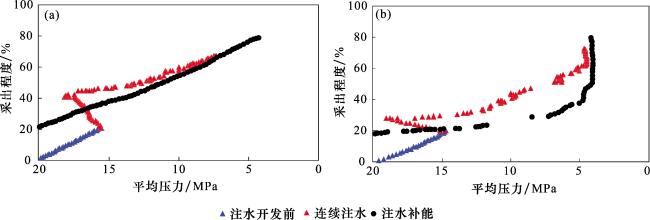

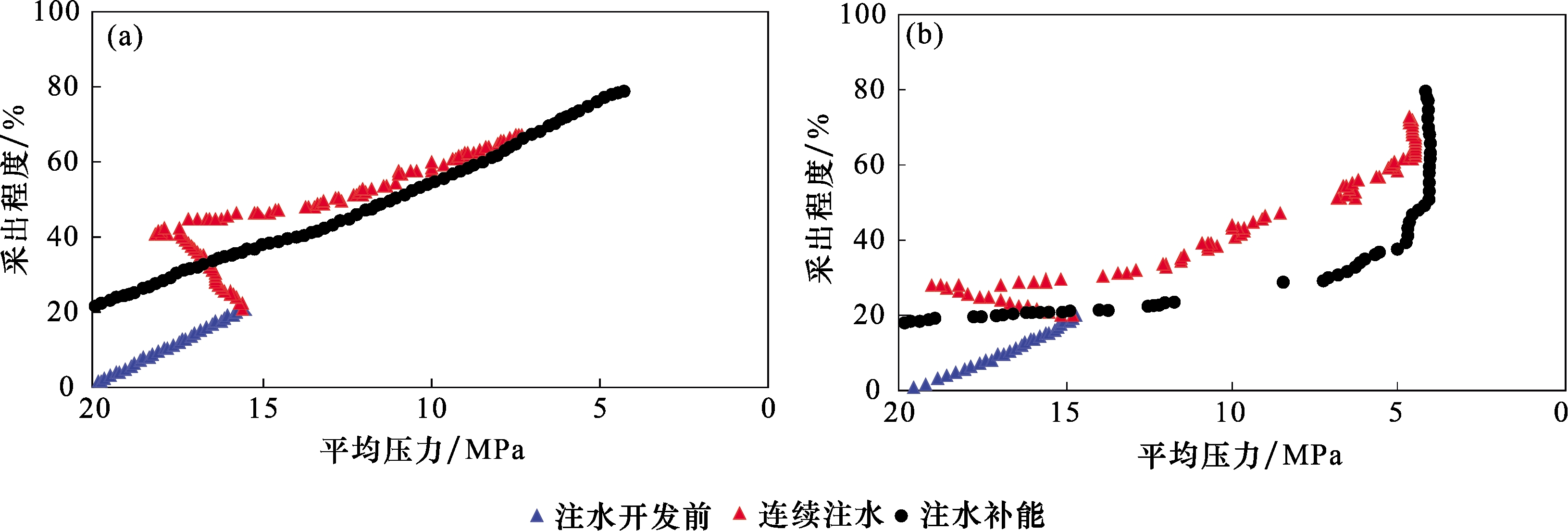

图8 不同注水方式下岩心采收率随平均压力变化曲线(a) 均质岩样; (b) 裂缝岩样 Fig. 8 Core recovery rate & average pressure in different water injection modes |
表5 不同注水方式样提高采收率效果Table 5 Core recovery increment in different water injection modes |
| 样品编号 | 开发状态 | 采收率/% | 注水前采出程度/% | 废弃平均压力/MPa | 出口产水量/mL |
|---|---|---|---|---|---|
| J2/C1 | 衰竭开采 | 77.8/79.9 | 77.8/79.9 | 4.05/4.08 | 0/0 |
| 开采20%+注水补能+衰竭开采 | 78.3/79.4 | 20.0/20.0 | 4.34/4.14 | 11.3/7 | |
| 开采20%+连续注水开采 | 66.9/73.3 | 20.0/20.0 | 7.3/4.71 | 100/153 |
|
