0 引言

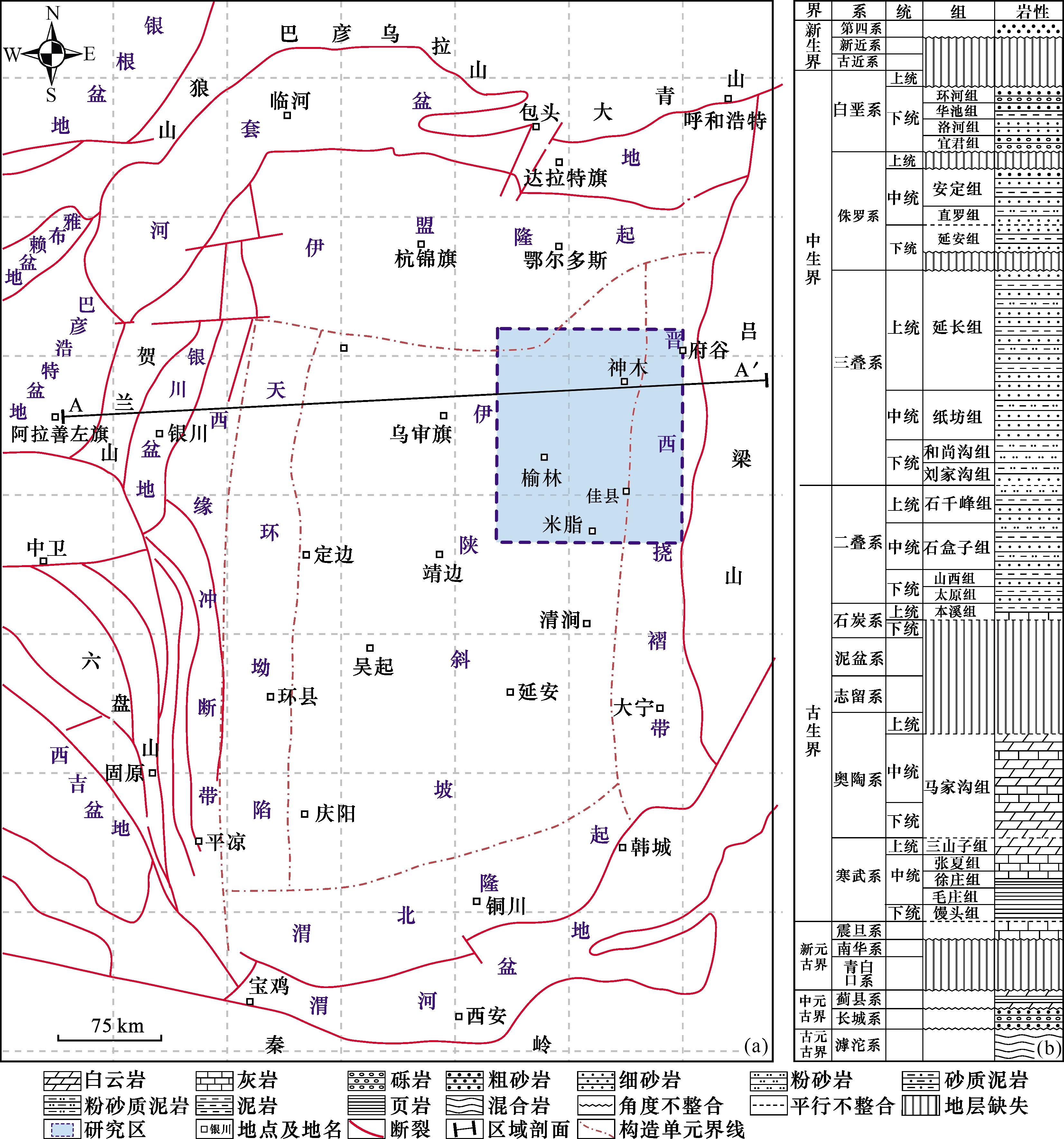

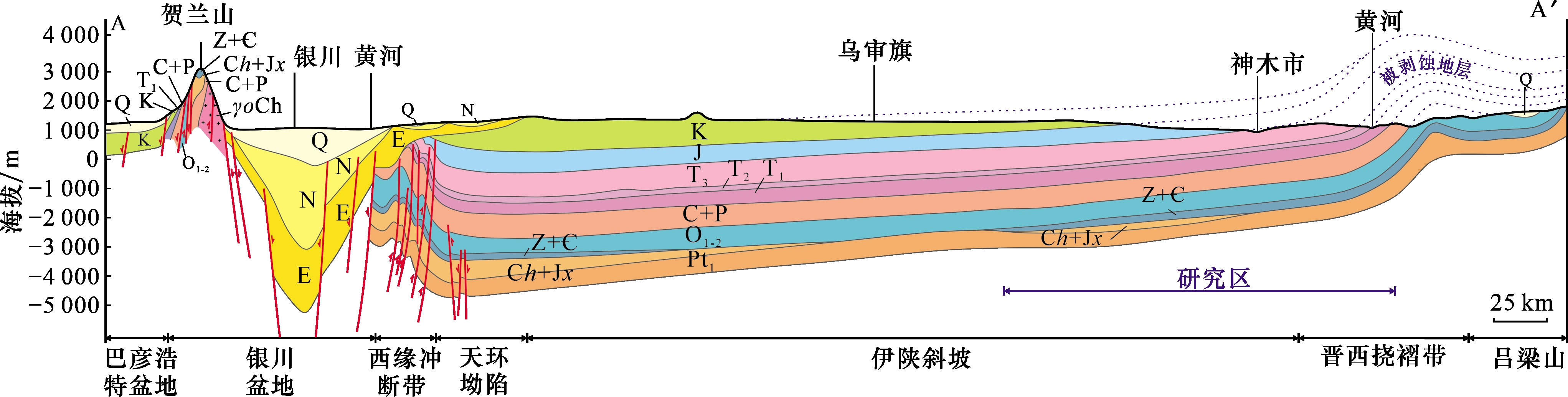

1 区域地质背景
2 千5段气藏压力特征

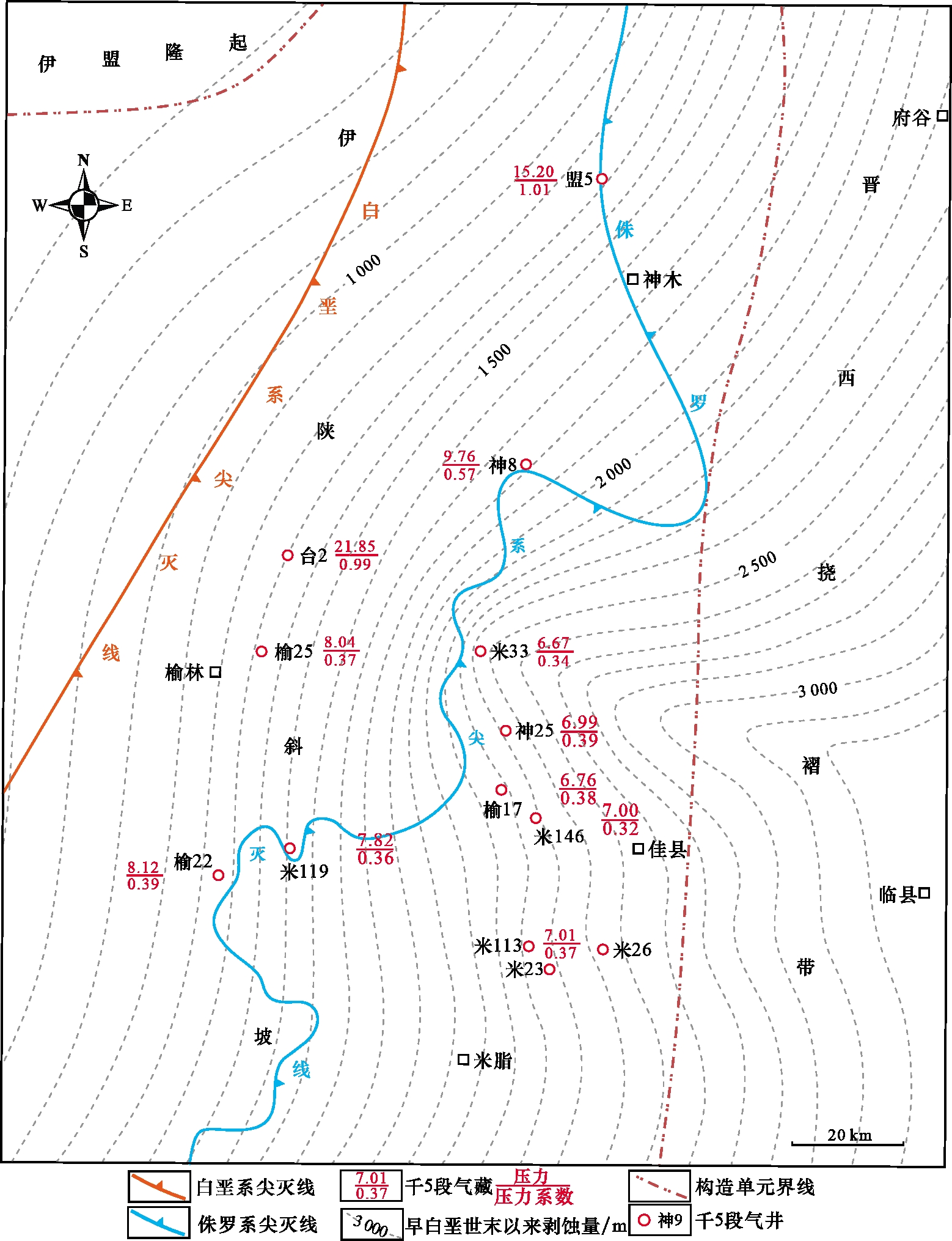

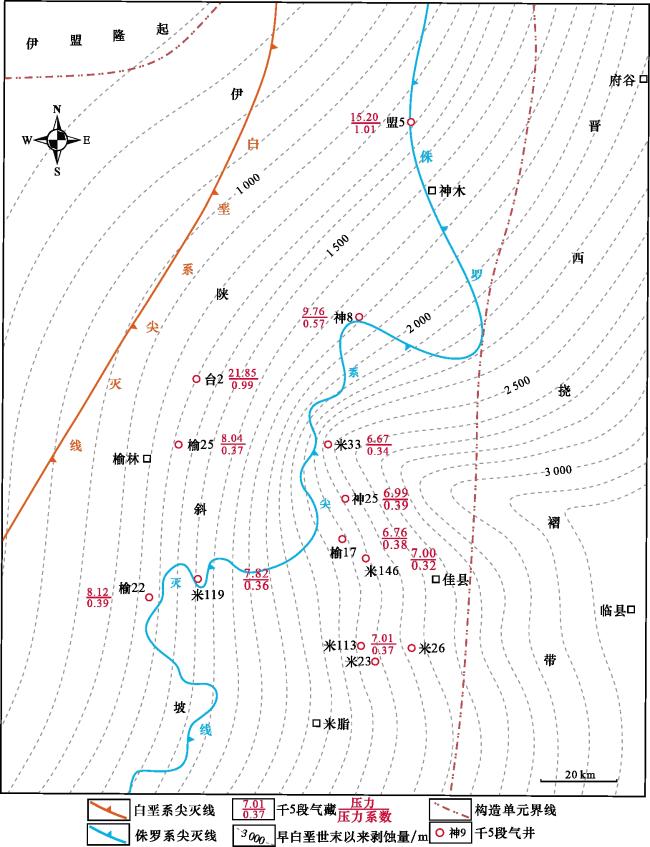

图3 鄂尔多斯盆地榆林—神木地区千5段油气井分布及早白垩世末以来地层剥蚀量估算等值线图Fig.3 Distribution of the wells that drilled the Qian 5 gas reservoir and eroded thickness since the end of the Early Cretaceous in the Yulin-Shenmu area |
表1 榆林—神木地区千5段气藏测压数据Table 1 Pressure data of the fifth member of Shiqianfeng Formation in Yulin-Shenmu area |
井号 | 层位 | 气层井段/m | 气层中深 /m | 地层压力 /MPa | 地层压力系数 |
---|---|---|---|---|---|
米33 | 千5 | 1 988.6~1 990.7 | 1 989.65 | 6.67 | 0.34 |
千5 | 1 999.3~2 003.4 | 2 001.35 | |||
榆17 | 千5 | 1 813.0~1 819.1 | 1 816.05 | 6.76 | 0.38 |
神8 | 千5 | 1 711.9~1 720.6 | 1 716.25 | 9.76 | 0.57 |
米146 | 千5 | 2 224.3~2 230.9 | 2 227.60 | 7.00 | 0.32 |
米146 | 千5 | 2 230.9~2 233.6 | 2 232.25 | ||
米146 | 千5 | 2 233.6~2 235.1 | 2 234.35 | ||
榆25 | 千5 | 2 215.4~2 219.6 | 2 217.50 | 8.04 | 0.37 |
米119 | 千5 | 2 214.4~2 218.0 | 2 216.20 | 7.82 | 0.36 |
神25 | 千5 | 1 824.5~1 835.0 | 1 829.75 | 6.99 | 0.39 |
米113 | 千5 | 1 930.0~1 936.6 | 1 933.30 | 7.01 | 0.37 |
神9 | 千5 | 1 860.3~1 872.1 | 1 866.20 | 6.95 | 0.38 |
榆22 | 千5 | 2 121.0~2 128.0 | 2 124.50 | 8.12 | 0.39 |
盟5 | 千5 | 1 533.5~1 538.3 | 1 535.90 | 15.20 | 1.01 |
台2 | 千5 | 2 250.0~2 254.9 | 2 252.45 | 21.85 | 0.99 |
3 异常低压形成的控制因素
3.1 孔隙反弹对地层压力的影响
3.1.1 早白垩世末以来地层剥蚀量恢复

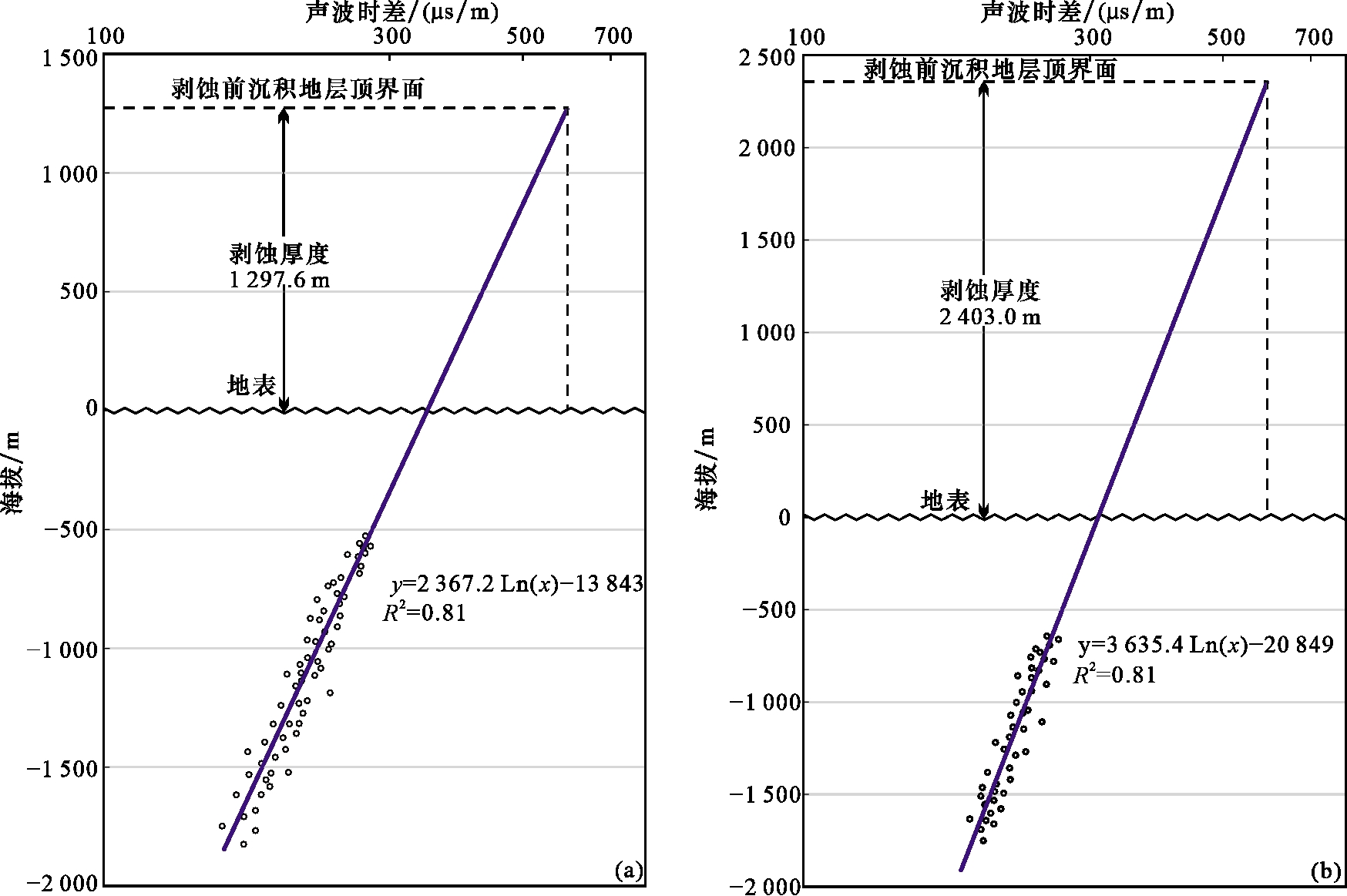

图4 声波时差法恢复典型钻孔早白垩世末以来剥蚀量示意(a)台2井;(b)米146井 Fig.4 Calculation of the eroded thickness since the Early Cretaceous at Wells Tai 2 and Mi 146 |
表2 榆林—神木地区千5段气井声波时差—深度回归方程Table 2 Acoustic transit time-depth regression equation of Qian 5 gas well in the Yulin-Shenmu area |
井号 | 方程 | R 2 | 剥蚀量/m |
---|---|---|---|
盟5 | y=2 318.2 Ln(x)-13 551 | 0.85 | 1 285.5 |
台2 | y=2 367.2 Ln(x)-13 843 | 0.81 | 1 297.6 |
榆25 | y=2 261.3Ln(x)-13 111 | 0.93 | 1 352.3 |
米119 | y=3 003.9 Ln(x)-17 677 | 0.84 | 1 535.9 |
神8 | y=2 948.9 Ln(x)-17 069 | 0.83 | 1 792.2 |
米33 | y=3 675.1 Ln(x)-21 023 | 0.86 | 2 482.9 |
神9 | y=3 472 Ln(x)-19 774 | 0.91 | 2 432.9 |
榆17 | y=3 346.7 Ln(x)-19 133 | 0.94 | 2 285.9 |
米146 | y=3 635.4 Ln(x)-20 849 | 0.81 | 2 403.0 |
米113 | y=4 165 Ln(x)-24 315 | 0.82 | 2 324.3 |
3.1.2 声波时差法恢复最大埋深期古压力
表3 孔隙反弹、温度降低造成榆林—神木地区重要气井千5段地层压力降低值、降低比例Table 3 Decrease value and decrease ratio of the fifth member of Shiqianfeng Formation caused by porosity rebound and stratum temperature decrease |
井号 | 层位 | 气层井段/m | 气层中点埋深/m | 现今压力值/MPa | 现今压力系数 | 早白垩世末以来剥蚀量/m | 早白垩世末古埋深/m | 早白垩世末古地温/℃ | 等效深度/m | 早白垩世末地层压力/MPa | 早白垩世末压力系数 | 现今地温/℃ | 温度降低值/℃ | 温度降低导致的单位体积孔隙反弹量/% | 孔隙反弹造成的压力降低值/MPa/降低比例/% | 温度降低造成的压力降低值 /MPa/降低比例/% | 两者造成的总压力降低值/MPa | 总降低比例/% |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
盟5 | 千5 | 1 533.5~1 538.3 | 1 535.90 | 15.20 | 1.01 | 1 285.5 | 2 821.4 | 132.86 | 810.3 | 38.56 | 1.31 | 63.01 | 69.85 | 0.2917 | 12.44/53.25 | 9.72/41.61 | 22.16 | 94.86 |
台2 | 千5 | 2 250.0~2 254.9 | 2 252.45 | 21.85 | 0.99 | 1 297.6 | 3 547.9 | 161.92 | 820.2 | 47.36 | 1.28 | 83.07 | 78.91 | 0.3296 | 12.55/49.20 | 10.99/43.08 | 23.54 | 92.28 |
榆25 | 千5 | 2 215.4~2 219.6 | 2 217.50 | 8.04 | 0.37 | 1 352.3 | 3 569.8 | 162.79 | 674.4 | 54.10 | 1.46 | 82.09 | 80.70 | 0.3371 | 13.08/28.40 | 11.24/24.40 | 24.32 | 52.80 |
米119 | 千5 | 2 214.4~2 218.0 | 2 216.20 | 7.82 | 0.36 | 1 535.9 | 3 752.1 | 170.08 | 1 560.9 | 47.35 | 1.21 | 82.05 | 88.03 | 0.3677 | 14.86/37.59 | 12.26/31.01 | 27.12 | 68.61 |
神8 | 千5 | 1 711.9~1 720.6 | 1 716.25 | 9.59 | 0.57 | 1 792.2 | 3 508.5 | 160.34 | 1 045.8 | 45.00 | 1.23 | 68.06 | 92.28 | 0.3854 | 17.33/48.94 | 12.85/36.29 | 30.18 | 85.23 |
米33 | 千5 | 1 999.3~2 003.4 | 2 001.35 | 6.67 | 0.34 | 2 482.9 | 4 484.3 | 199.37 | 416.1 | 66.77 | 1.43 | 76.04 | 123.33 | 0.5151 | 24.02/39.97 | 17.17/28.57 | 41.19 | 68.54 |
神9 | 千5 | 1 860.3~1 872.1 | 1 866.20 | 6.95 | 0.38 | 2 432.9 | 4 299.1 | 191.96 | 420.7 | 63.07 | 1.41 | 72.25 | 119.71 | 0.5000 | 23.53/41.93 | 16.67/29.70 | 40.2 | 71.63 |
榆17 | 千5 | 1 813.0~1 819.1 | 1 816.05 | 6.76 | 0.38 | 2 285.9 | 4 101.9 | 184.08 | 942.3 | 53.75 | 1.26 | 70.85 | 113.23 | 0.4729 | 22.11/47.05 | 15.76/33.54 | 37.87 | 80.59 |
米146 | 千5 | 2 230.9~2 233.6 | 2 232.25 | 7.00 | 0.32 | 2 403.0 | 4 635.3 | 205.41 | 611.2 | 68.80 | 1.43 | 82.50 | 122.91 | 0.5133 | 23.24/37.61 | 17.11/27.69 | 40.35 | 65.29 |
米113 | 千5 | 1 930.0~1 936.6 | 1 933.30 | 7.01 | 0.37 | 2 324.3 | 4 257.6 | 190.30 | 1 350.6 | 51.68 | 1.17 | 74.13 | 116.17 | 0.4852 | 22.48/50.32 | 16.17/36.20 | 38.65 | 86.52 |
