0 引言
1 多井组补给气藏物质平衡数学模型建立及求解

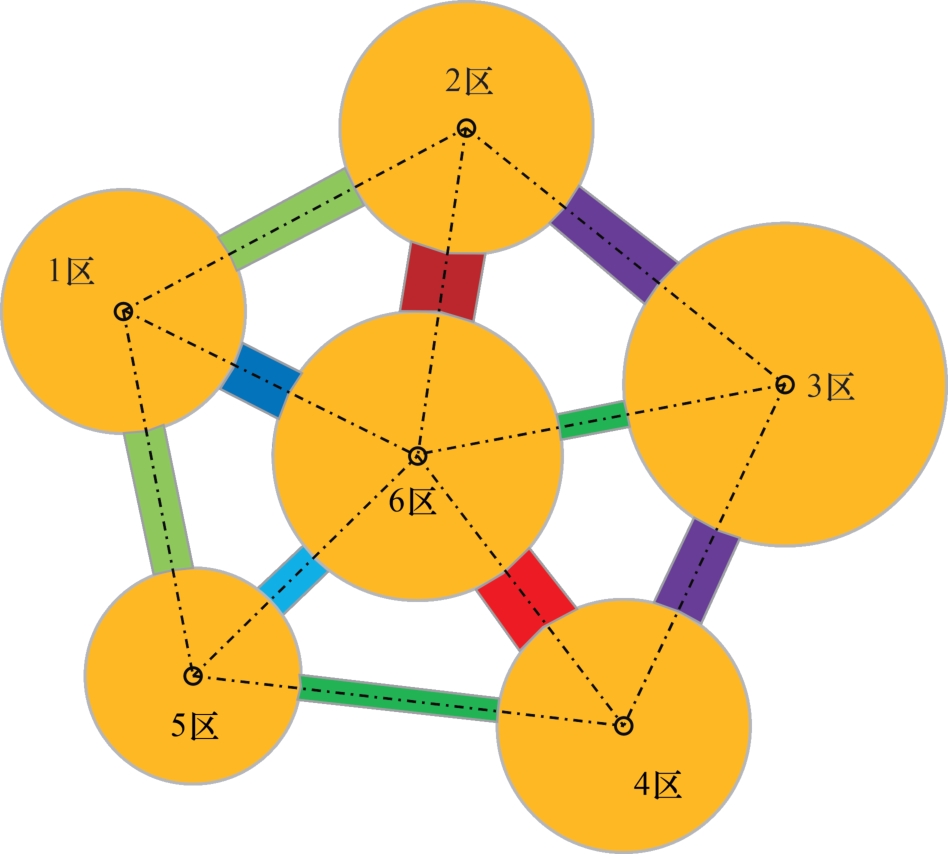

1.1 多井组补给气藏物质平衡数学模型
1.2 井组间供给气量计算方法
1.3 模型求解

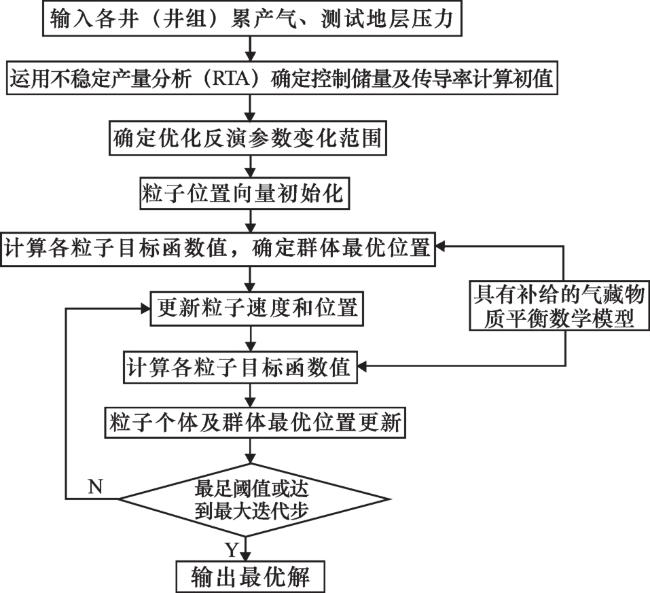

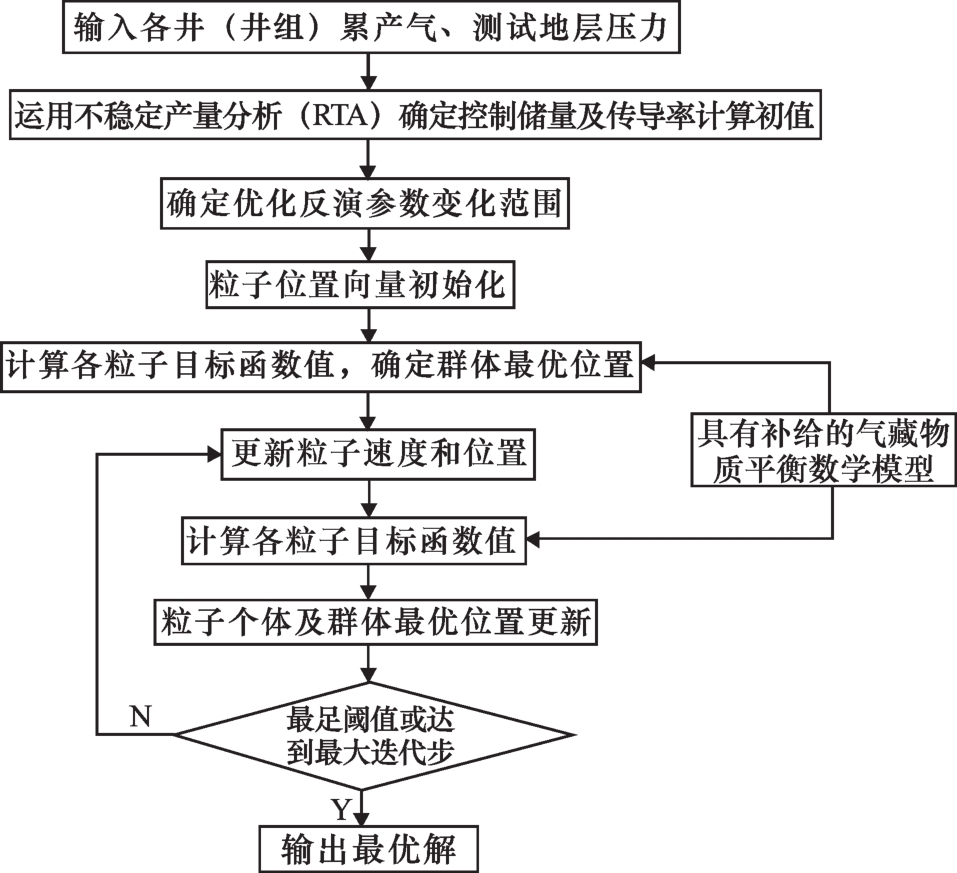

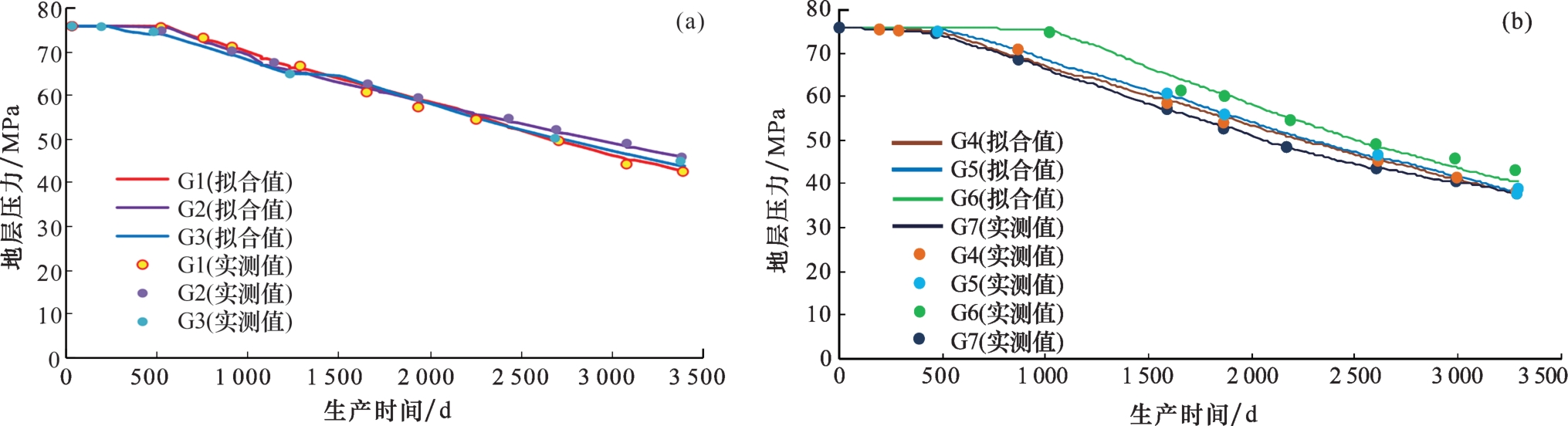

1.4 历史拟合及参数反演
2 模型有效性验证与分析
2.1 数值模拟模型建立

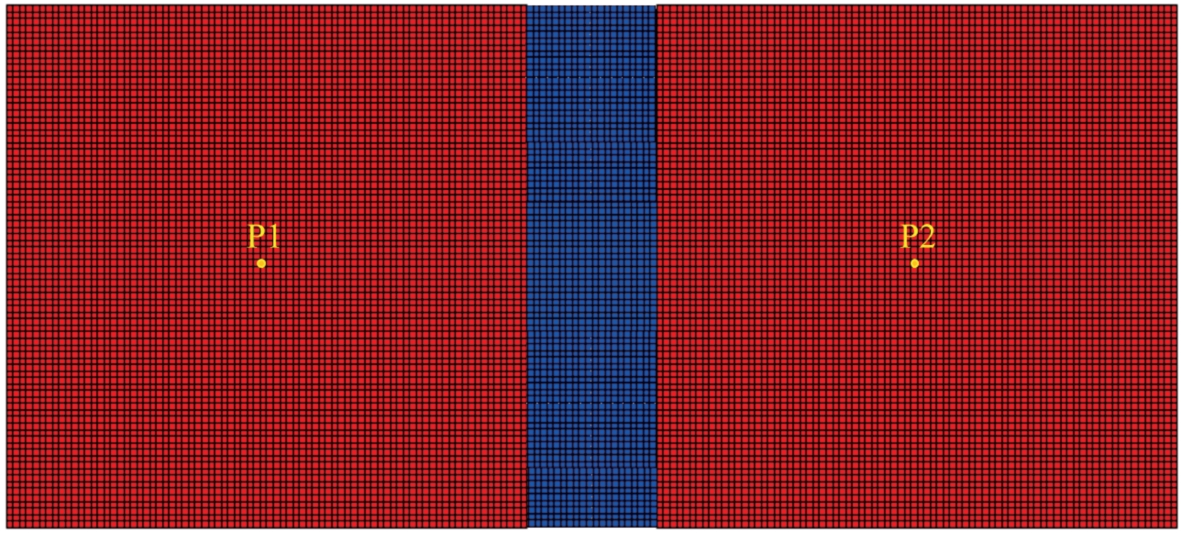

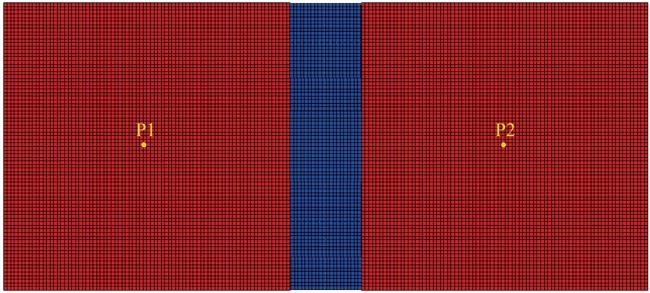

图3 气藏数值模拟概念模型渗透率分布Fig.3 Permeability distribution for synthetic gas reservoir numerical model |
表1 数值模拟模型参数设计Table 1 Design of numerical simulation parameters |
| 参数 | 取值 | 参数 | 取值 |
|---|---|---|---|
| 网格大小/m | 5×5×5 | 1区/2区气藏渗透率/(10-3 μm2) | 100 |
| 模型大小/m | 900×400×20 | 渗流通道渗透率/(10-3 μm2) | 1 |
| 地层温度/℃ | 140.2 | 渗流通道尺寸/m | 100×400×20 |
| 气藏顶面深度/m | 4 300 | 原始地层压力/MPa | 75.8 |
| 孔隙度/% | 15 | 气井产气量/(104 m3/d) | 5(P1井),10(P2井) |
| 综合压缩系数/MPa-1 | 9.5×10-5 | 生产时间/a | 1 |
| 1区/2区气藏储量/(108 m3) | 10.9 | 1区/2区连通传导率/(10-3 μm2·m) | 25.9 |

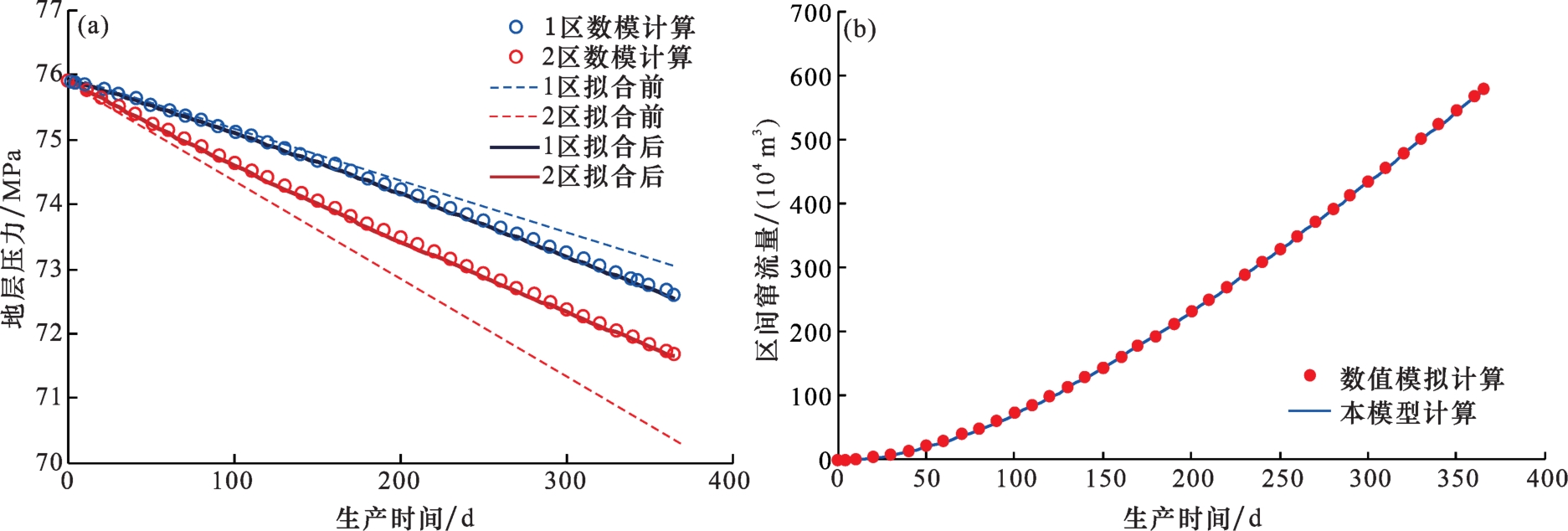

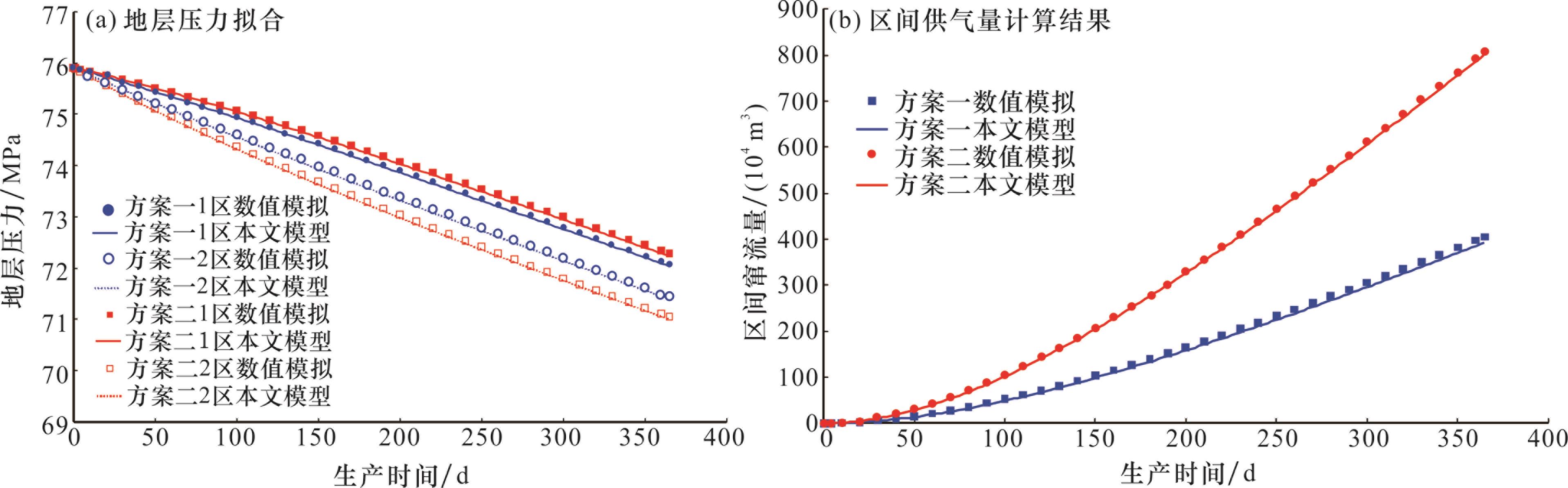

2.2 定产量生产

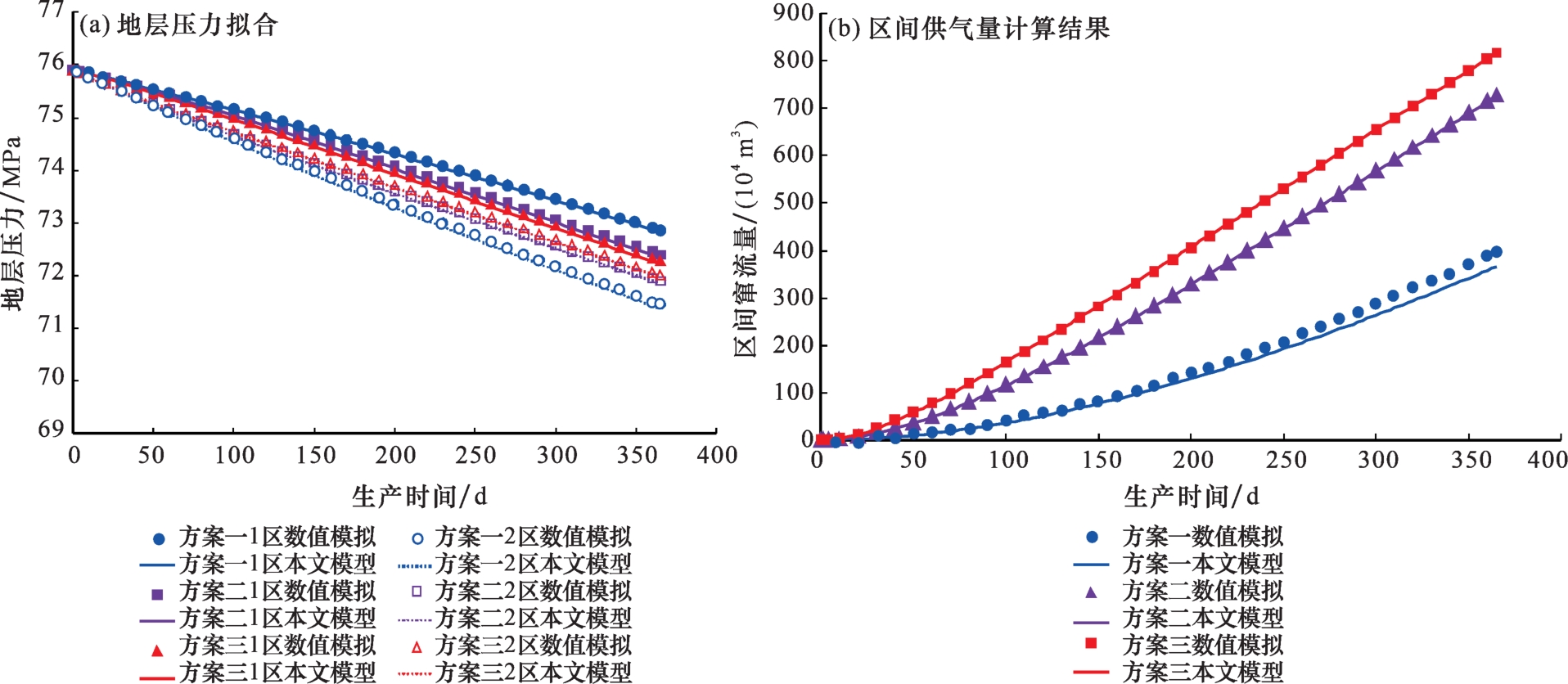

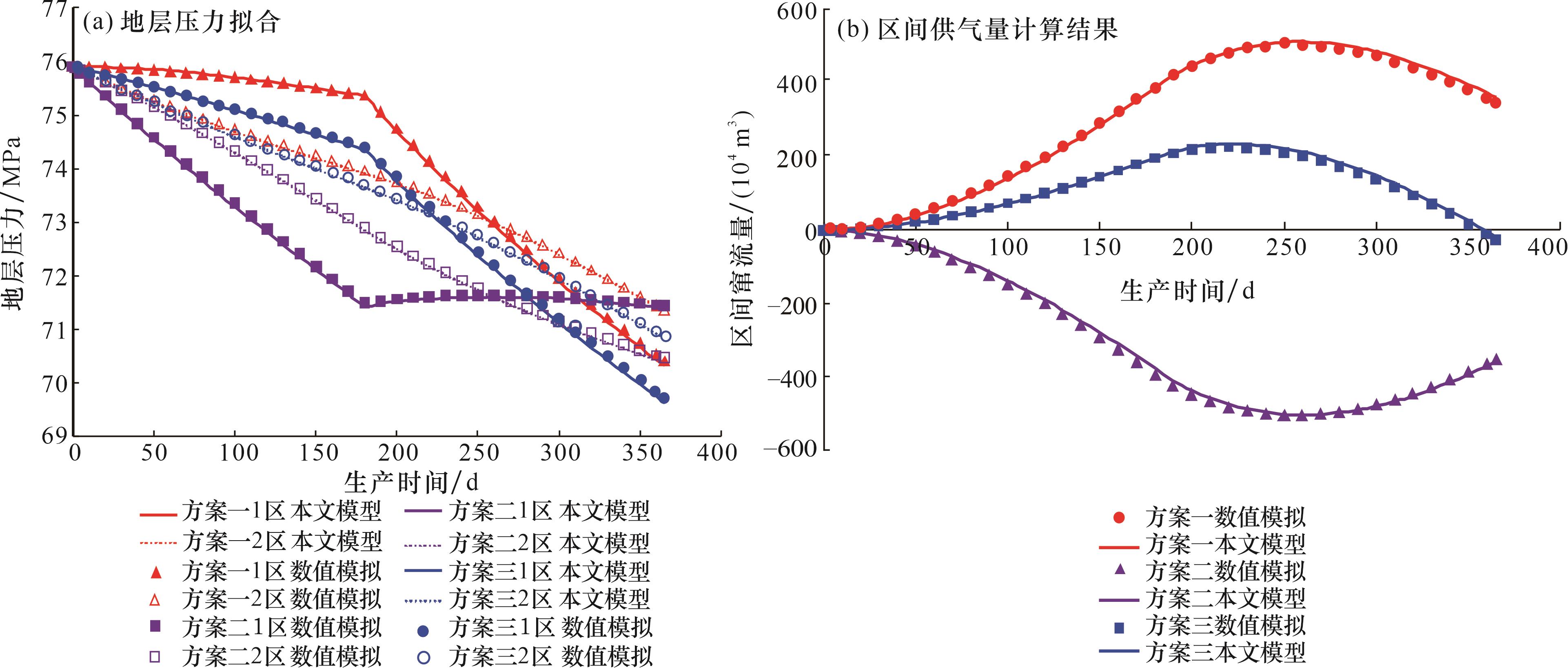

2.3 变产量生产
2.4 不同井组间传导率
2.5 不同储量规模
3 实例应用

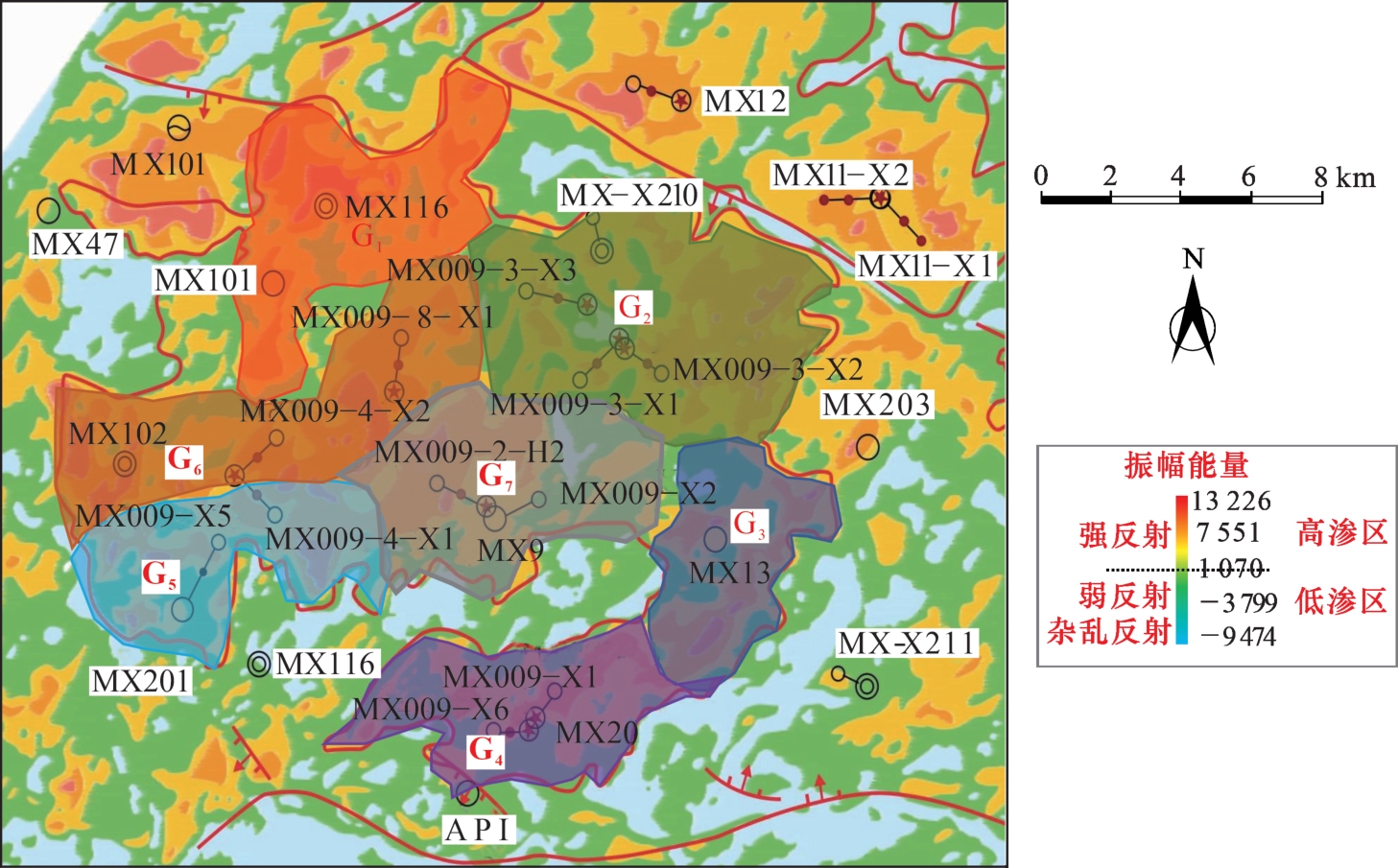

图8 龙王庙组气藏某井区井组划分示意Fig.8 Schematic of well groups division for some area in Longwangmiao gas reservoir |
表2 某井区井组参数及连接关系Table 2 Well group parameters and inter-well relationship for some area |
| 目标井组 | 包含井数 /口 | 井组储量 /(108 m3) | 连接井组 |
|---|---|---|---|
| G1 | 2 | 43.0 | G2, G6 |
| G2 | 3 | 104.4 | G1, G3, G6, G7 |
| G3 | 1 | 66.1 | G2, G4, G7 |
| G4 | 2 | 177.8 | G3, G5, G7 |
| G5 | 4 | 211.2 | G4, G6, G7 |
| G6 | 3 | 152.1 | G1, G2, G5, G7 |
| G7 | 3 | 122.0 | G2, G3, G4, G5, G6 |
表3 井区井组间传导率及供气量统计Table 3 Statistic for inter-well group connectivity and gas supplication in this area |
| 井间 窜流 | 井组间 窜流方向 | 传导率/ (10-3 μm2·m) | 井组间累积供气量/(108 m3) | 井间 窜流 | 井组间 窜流方向 | 传导率 /(10-3 μm2·m) | 井组间累积供气量/(108 m3) |
|---|---|---|---|---|---|---|---|
| Gp12 | G1→G2(2019年3月前) G2→G1(2019年3月后) | 19.80 | -0.219 | Gp37 | G7→G3(2016年12月前) G3→G7(2016年12月后) | 31.00 | 1.452 |
| Gp16 | G6→G1(2019年1月前) G1→G6(2019年1月后) | 0.68 | -0.023 | Gp45 | G5→G4 | 6.79 | -0.091 |
| Gp23 | G2→G3 | 53.73 | 2.305 | Gp47 | G4→G7(2015年5月前) G7→G4(2015年5月后) | 0.33 | -0.005 |
| Gp26 | G6→G2(2019年3月前) G2→G6(2019年3月后) | 27.69 | -0.621 | Gp56 | G6→G5 | 0.26 | -0.030 |
| Gp27 | G2→G7 | 46.75 | 4.195 | Gp57 | G5→G7(2019年4月前) G7→G5(2019年4月后) | 10.39 | -0.029 |
| Gp34 | G4→G3(2016年12月前) G3→G4(2016年12月后) | 4.40 | 0.278 | Gp67 | G6 →G7 | 9.40 | 1.054 |
