0 引言
1 样品制备及实验方法

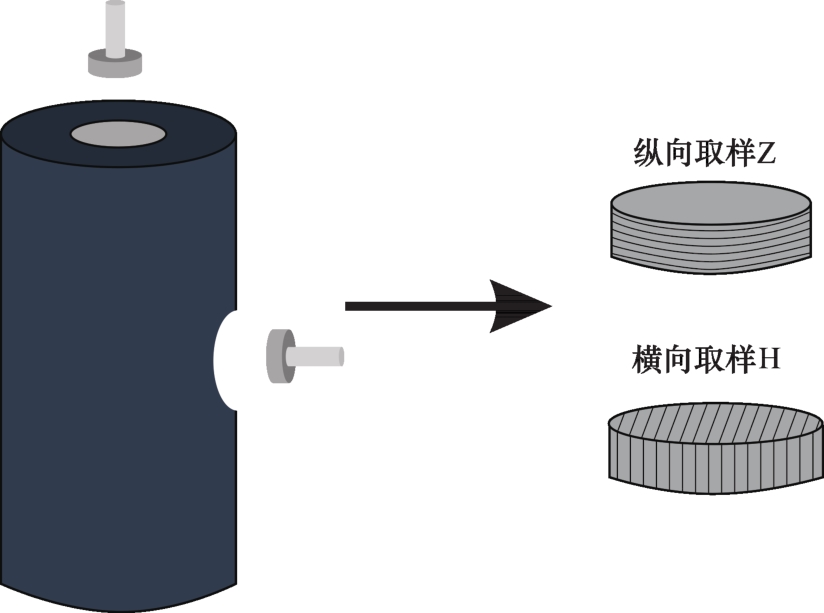

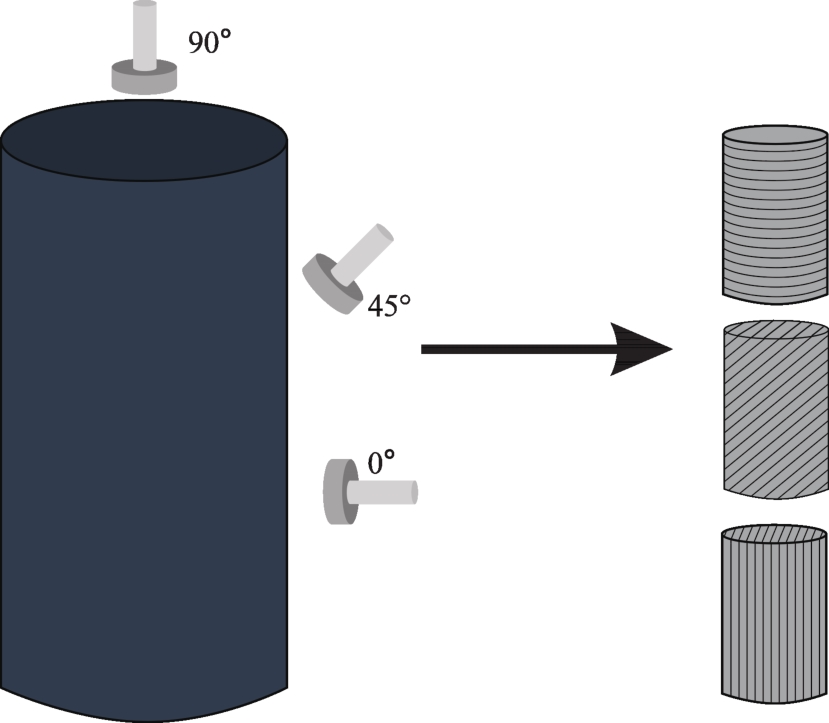

1.1 样品制备和实验方案
1.2 实验方法
2 岩石力学实验下的破裂分析

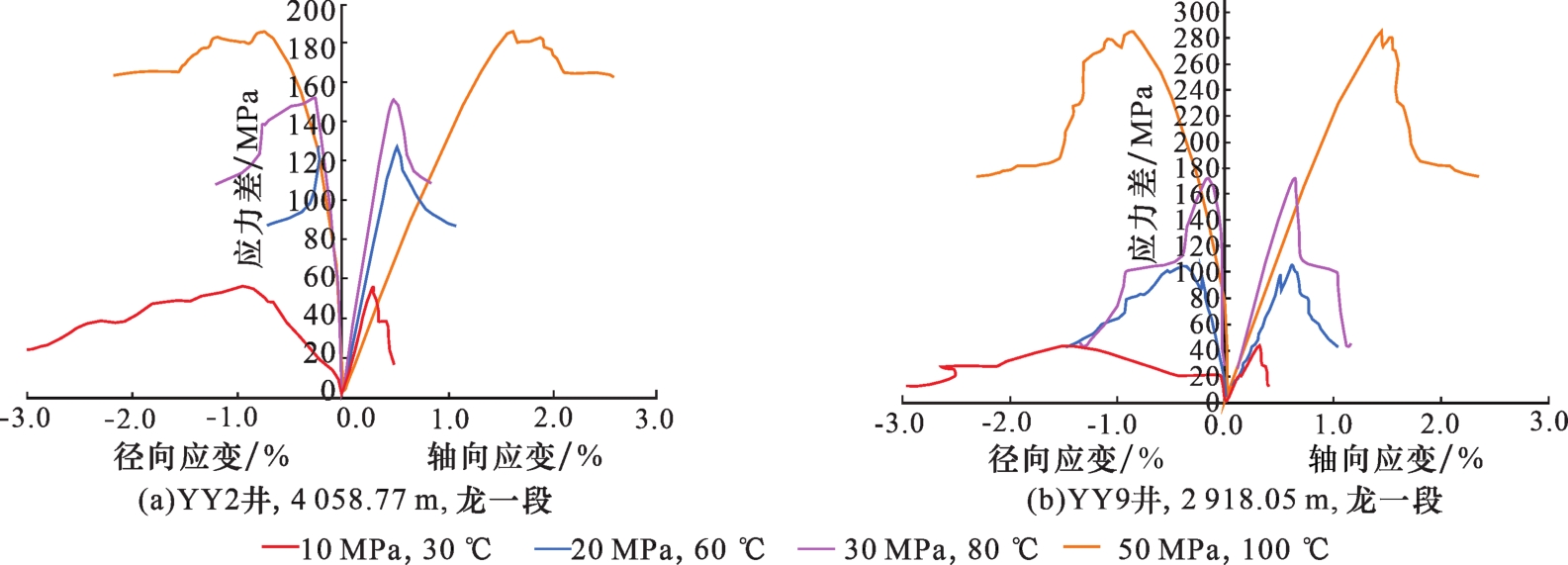

2.1 三轴加载条件下岩石的破裂特征及定量分析
表1 页岩高温高压三轴岩石力学实验结果Table 1 Results of high-temperature and high-pressure triaxial rock mechanics experiment in shale reservoir |
样品编号 | 井号 | 深度/m | 围压/MPa | 温度/℃ | 泊松比 | 弹性模量/MPa | 抗压强度/MPa |
---|---|---|---|---|---|---|---|
1 | YY6 | 3 841.21 | 10 | 30 | 0.062 | 18 865.3 | 58.4 |
2 | YY6 | 3 841.21 | 20 | 60 | 0.106 | 22 850.5 | 101.8 |
3 | YY6 | 3 841.21 | 30 | 80 | 0.182 | 28 849.6 | 136.6 |
4 | YY6 | 3 842.76 | 50 | 100 | 0.221 | 34 721.3 | 164.9 |
5 | YY9 | 2 918.05 | 10 | 30 | 0.076 | 16 389.3 | 59.3 |
6 | YY9 | 2 919.05 | 20 | 60 | 0.140 | 23 104.1 | 107.0 |
7 | YY9 | 2 917.82 | 30 | 80 | 0.230 | 27 461.8 | 172.5 |
8 | YY9 | 2 918.56 | 50 | 100 | 0.260 | 32 654.2 | 275.8 |
9 | YY3-1 | 4 089.70 | 10 | 30 | 0.071 | 17 259.5 | 72.5 |
10 | YY3-1 | 4 089.88 | 20 | 60 | 0.144 | 21 955.8 | 114.0 |
11 | YY3-1 | 4 089.72 | 30 | 80 | 0.196 | 28 288.0 | 147.4 |
12 | YY3-1 | 4 089.46 | 50 | 100 | 0.257 | 33 386.7 | 176.8 |
13 | YY1 | 3 843.96 | 10 | 30 | 0.053 | 16 788.3 | 56.8 |
14 | YY1 | 3 843.98 | 20 | 60 | 0.123 | 22 202.0 | 103.1 |
15 | YY1 | 3 844.11 | 30 | 80 | 0.230 | 33 978.7 | 158.9 |
16 | YY1 | 3 844.23 | 50 | 100 | 0.281 | 37 501.0 | 195.6 |
17 | YY2 | 4 058.75 | 10 | 30 | 0.098 | 13 856.4 | 55.8 |
18 | YY2 | 4 058.99 | 20 | 60 | 0.146 | 20 411.1 | 126.9 |
19 | YY2 | 4 058.77 | 30 | 80 | 0.271 | 27 711.9 | 152.3 |
20 | YY2 | 4 058.54 | 50 | 100 | 0.321 | 34 813.3 | 187.6 |

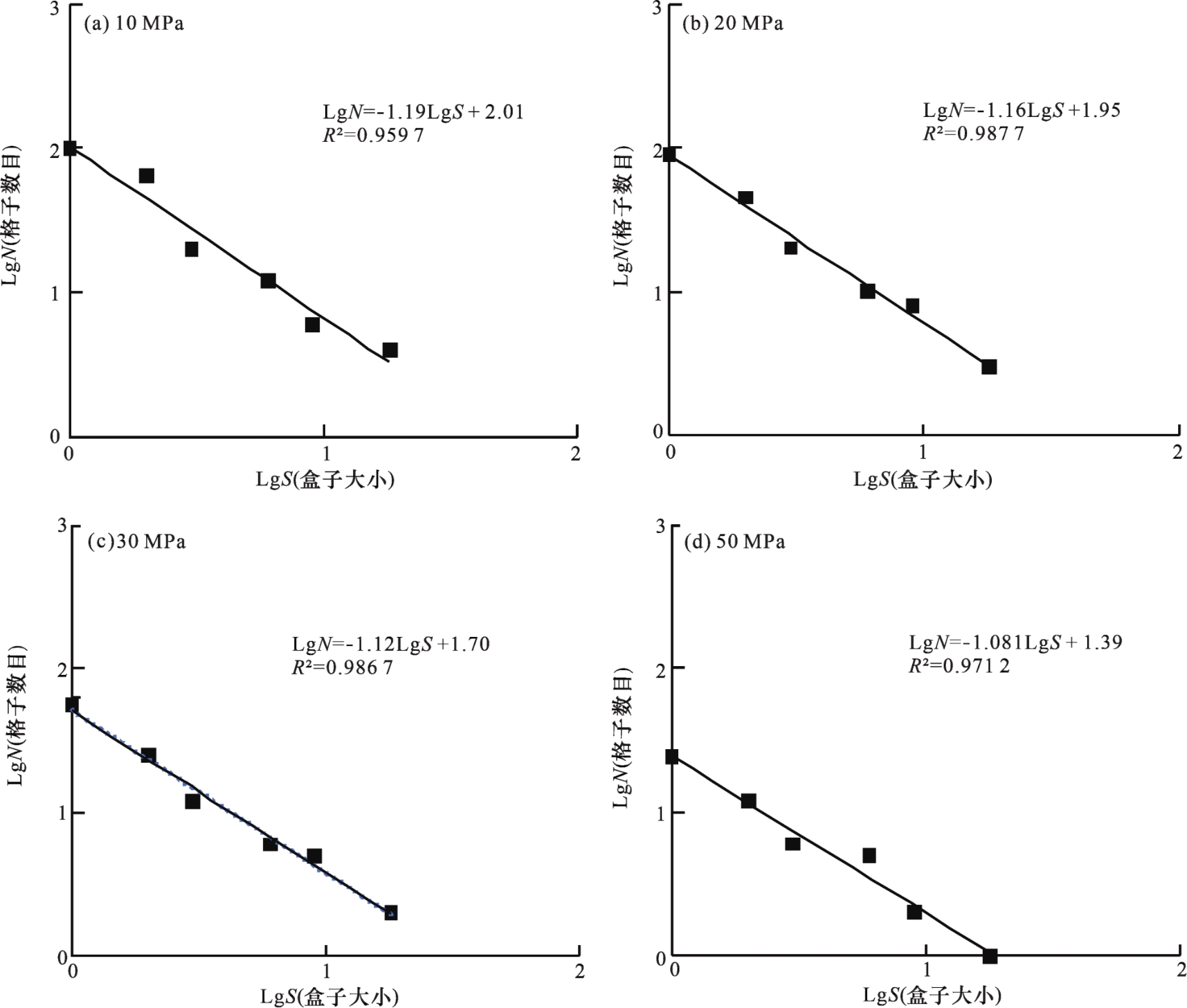

图3 不同围压下YY6井3 841.21 m处的分形维数Fig.3 Fractal dimension at 3 841.21 m of Well YY6 under different confining pressures |

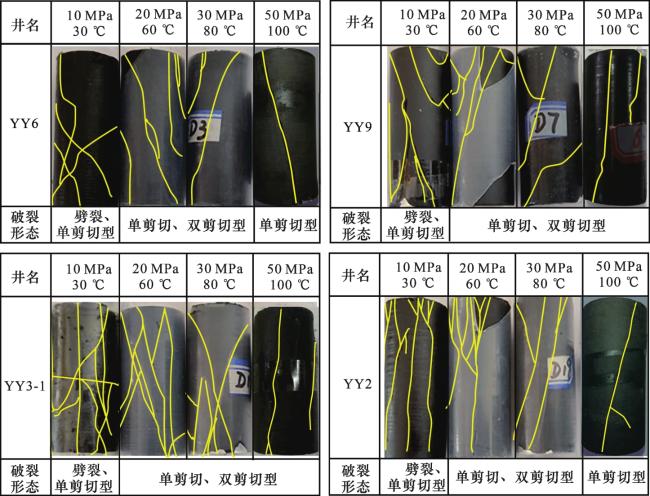

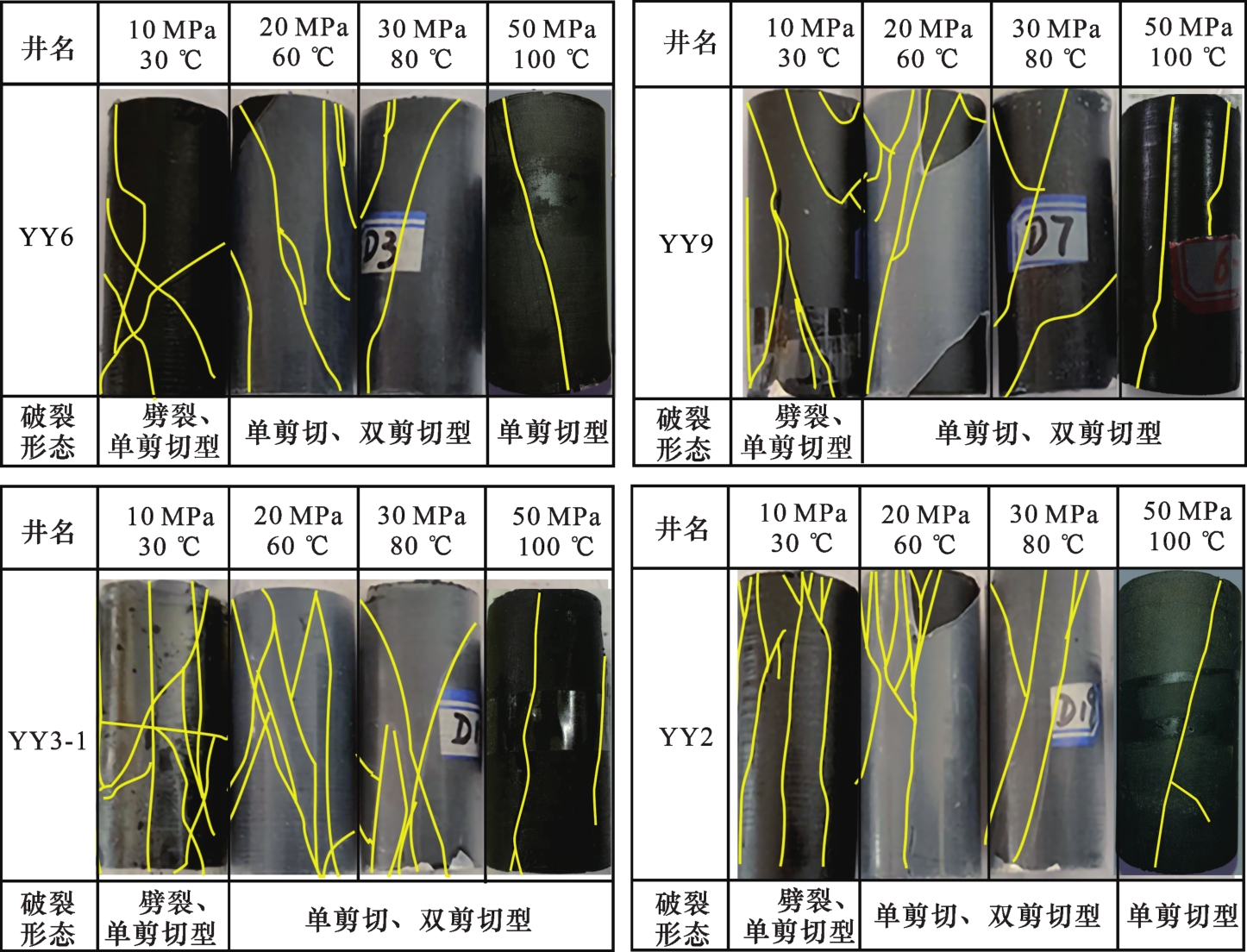

图4 岩样高温高压实验加载后破裂的裂纹形态特征Fig.4 Characteristic of crack morphology of rock sample after high temperature and high pressure experiment loading |
表2 岩样加载后裂纹的分形维数计算结果Table 2 The calculation results of the fractal dimension of the crack after the triaxial experiment |
围压 /MPa | 分形维数 | ||||
---|---|---|---|---|---|
YY6井 | YY9井 | YY3-1井 | YY2井 | YY1井 | |
10 | 1.19 | 1.17 | 1.25 | 1.20 | 1.24 |
20 | 1.16 | 1.14 | 1.23 | 1.16 | 1.18 |
30 | 1.12 | 1.13 | 1.20 | 1.14 | 1.14 |
50 | 1.08 | 1.10 | 1.09 | 1.11 | 1.05 |

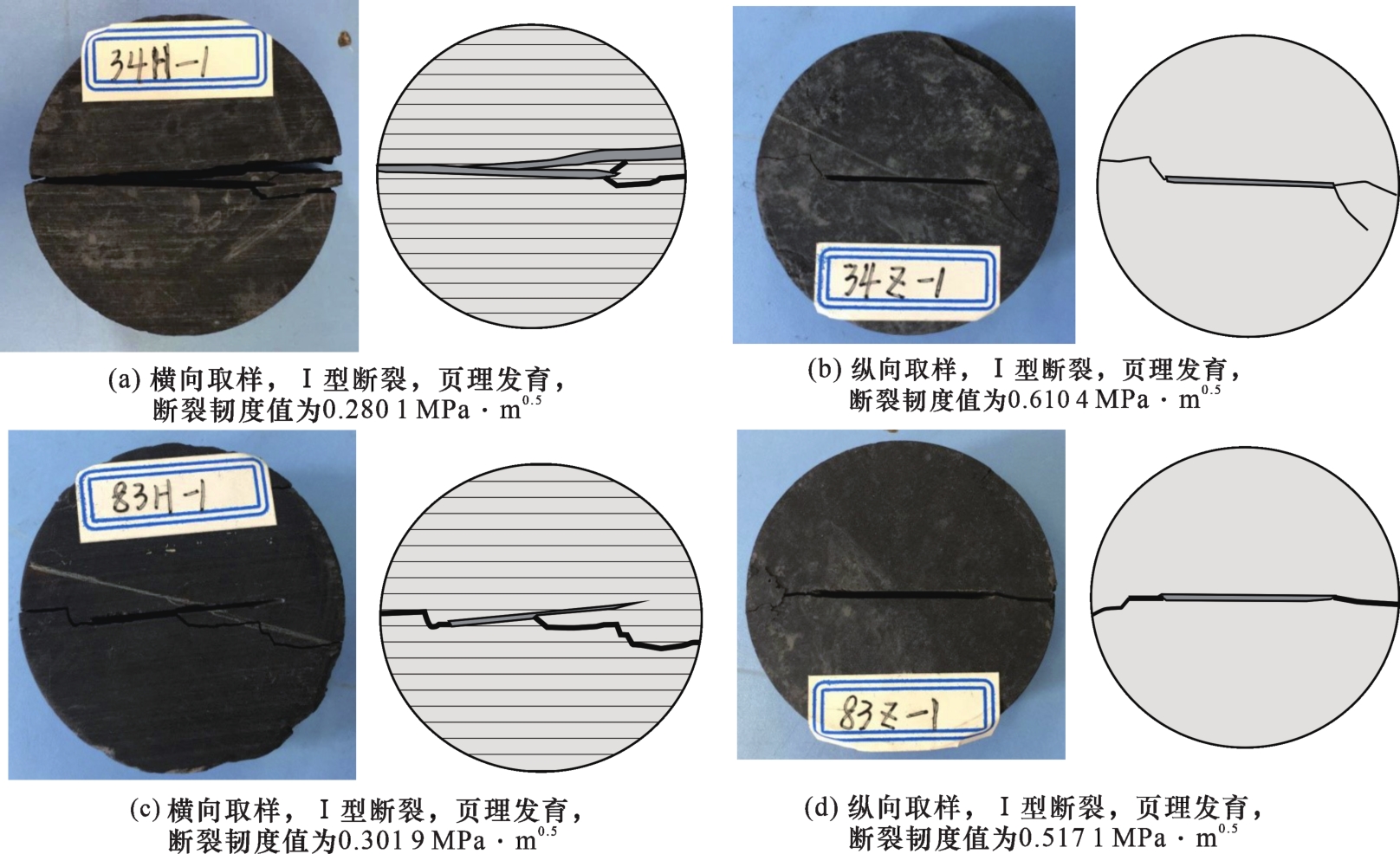

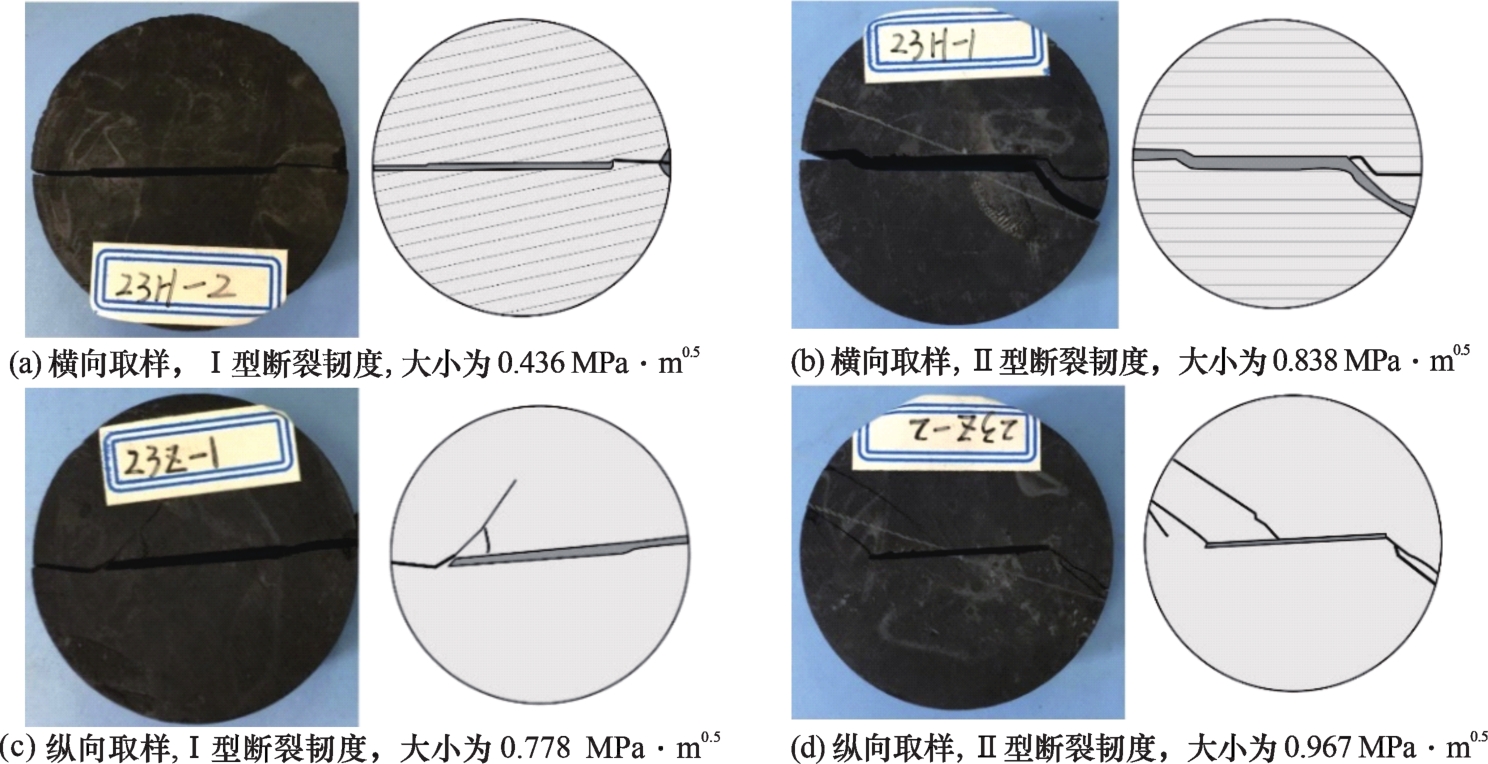

2.2 断裂韧性实验下的页岩破裂性质
表3 断裂韧性实验结果Table 3 The results of fracture toughness experiment |
编号 | 深度/m | 取样方向 | 直径(D)/cm | 厚度(B)/cm | 裂纹长度(2a)/cm | 荷载(P)/kN | K IC/(MPa·m0.5) | K IIC/(MPa·m0.5) |
---|---|---|---|---|---|---|---|---|
1 | 3 705.6 | 横向 | 5.011 | 2.053 | 3.359 | 2.708 | 0.574 | — |
5.025 | 2.057 | 3.348 | 1.551 | — | 0.709 | |||
2 | 3 683.1 | 纵向 | 5.002 | 2.021 | 3.449 | 3.792 | 0.818 | — |
5.004 | 1.985 | 3.449 | 2.012 | — | 0.956 | |||
3 | 3 708.8 | 横向 | 5.044 | 2.005 | 3.320 | 2.013 | 0.436 | — |
5.035 | 2.05 | 3.367 | 1.828 | — | 0.838 | |||
纵向 | 5.013 | 2.073 | 3.471 | 3.702 | 0.778 | — | ||
5.017 | 2.030 | 3.330 | 2.085 | — | 0.967 | |||
4 | 3 841.25 | 横向 | 5.028 | 2.017 | 1.600 | 1.242 | 0.280 1 | — |
5.047 | 1.977 | 1.600 | 1.628 | — | 0.317 4 | |||
纵向 | 5.050 | 2.018 | 1.600 | 5.147 | 0.610 4 | — | ||
5.062 | 2.008 | 1.600 | 3.432 | — | 0.657 9 | |||
5 | 3 841.98 | 横向 | 5.046 | 1.996 | 1.600 | 2.509 | 0.301 9 | — |
5.046 | 1.996 | 1.600 | 1.870 | — | 0.363 8 | |||
纵向 | 5.048 | 1.993 | 1.600 | 4.297 | 0.517 1 | — | ||
5.038 | 2.009 | 1.600 | 3.048 | — | 0.585 4 |
|
3 页岩脆性的影响因素分析

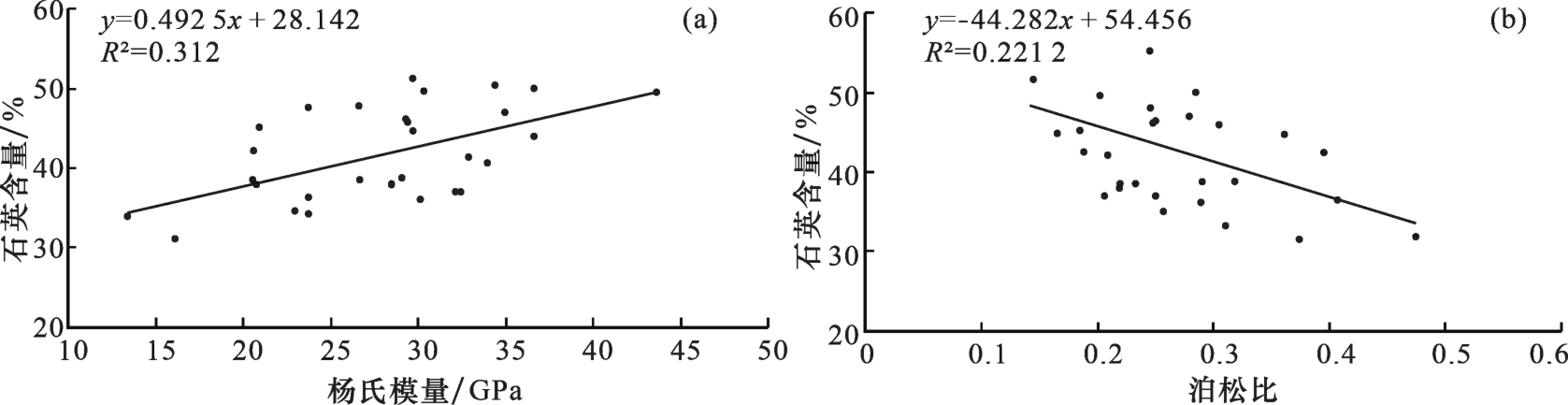

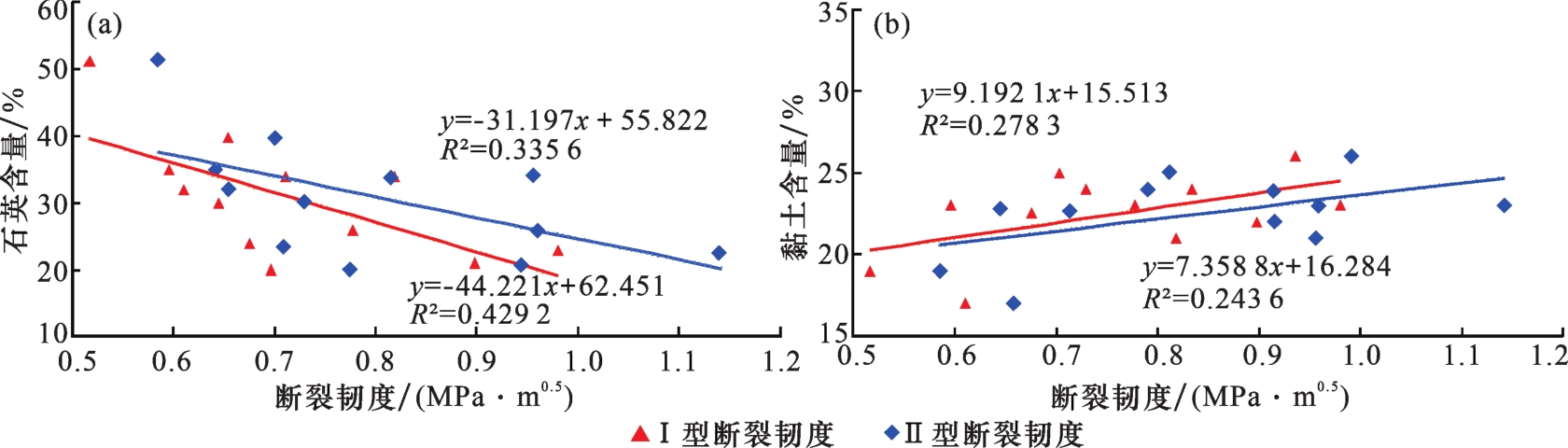

3.1 矿物组分

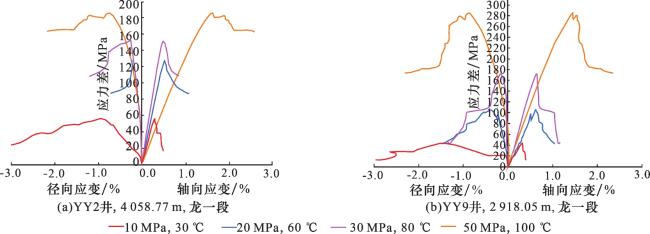

3.2 温度及压力

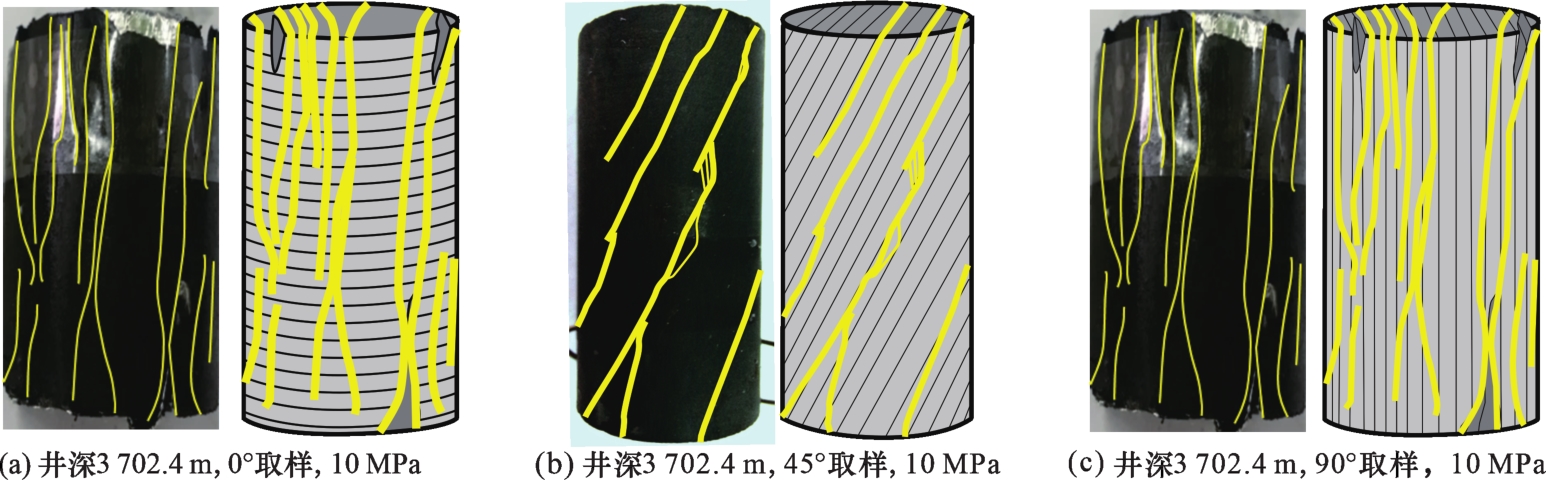

3.3 页理角度及发育程度
4 基于岩石力学实验的脆性特征综合评价

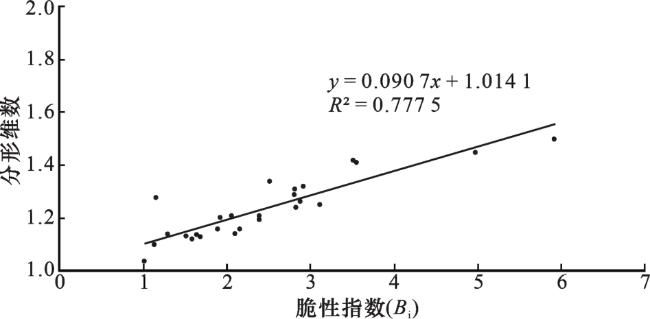

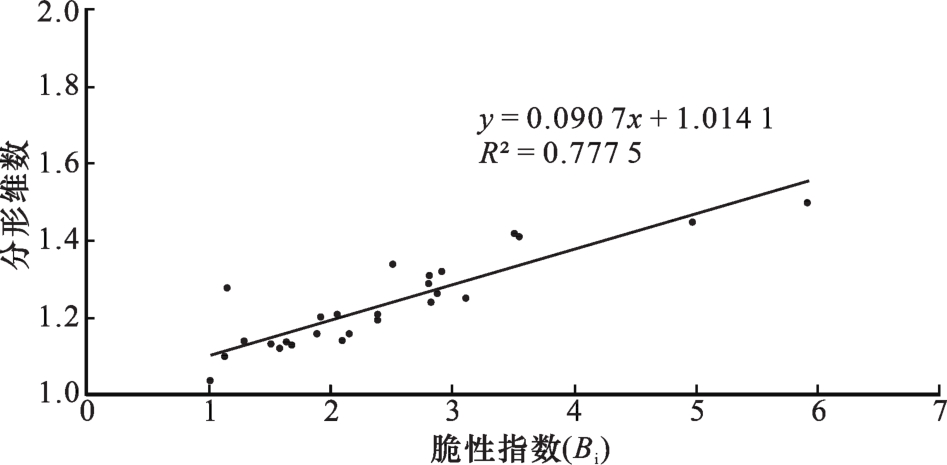

4.1 基于弹性参数的脆性指数

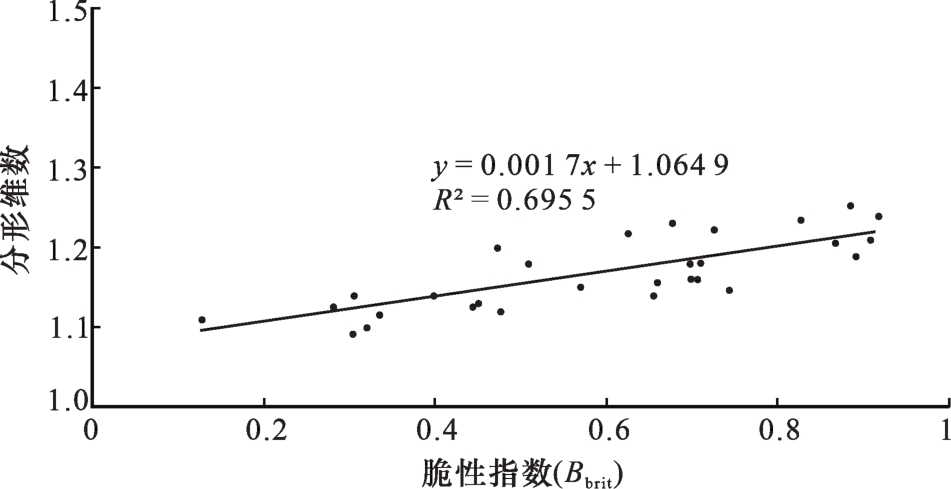

4.2 基于应力—应变曲线的脆性指数

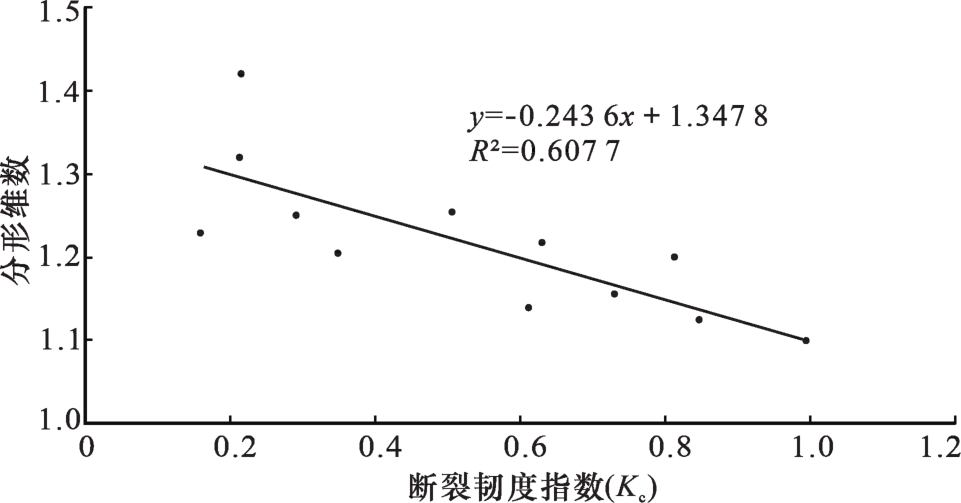

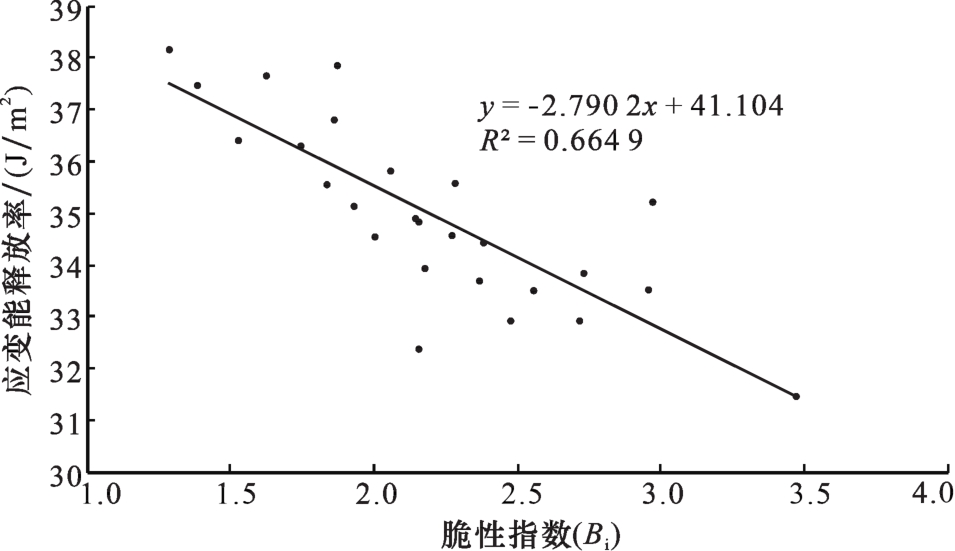

4.3 基于断裂韧度的脆性指数

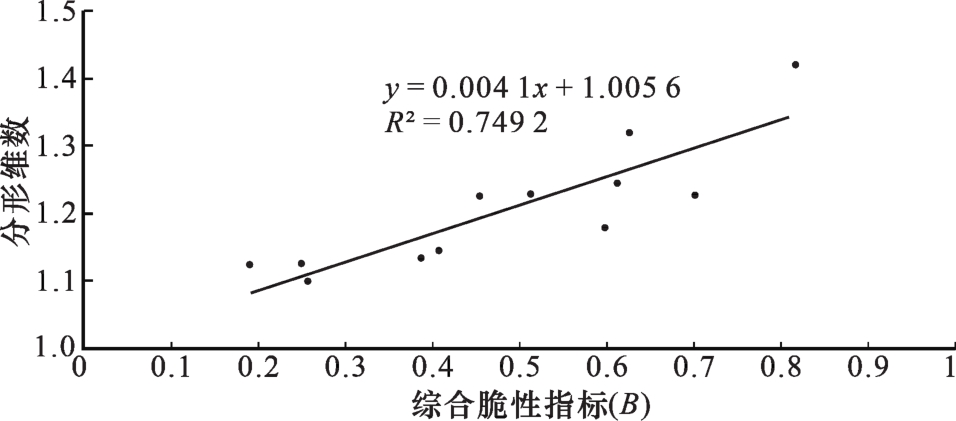

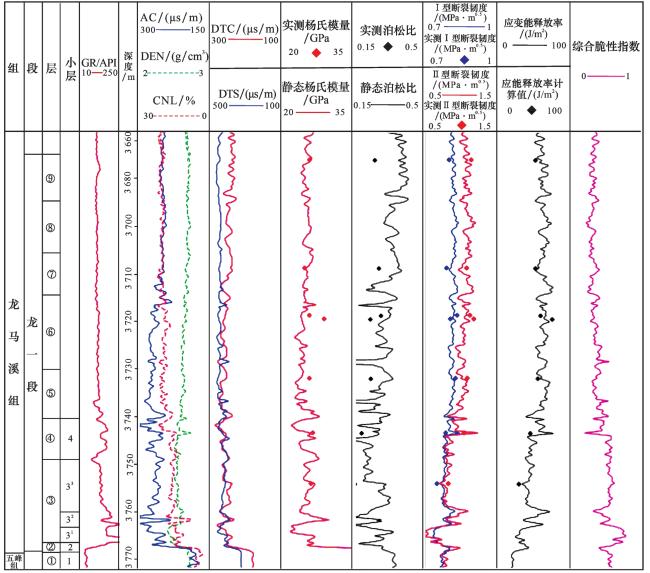

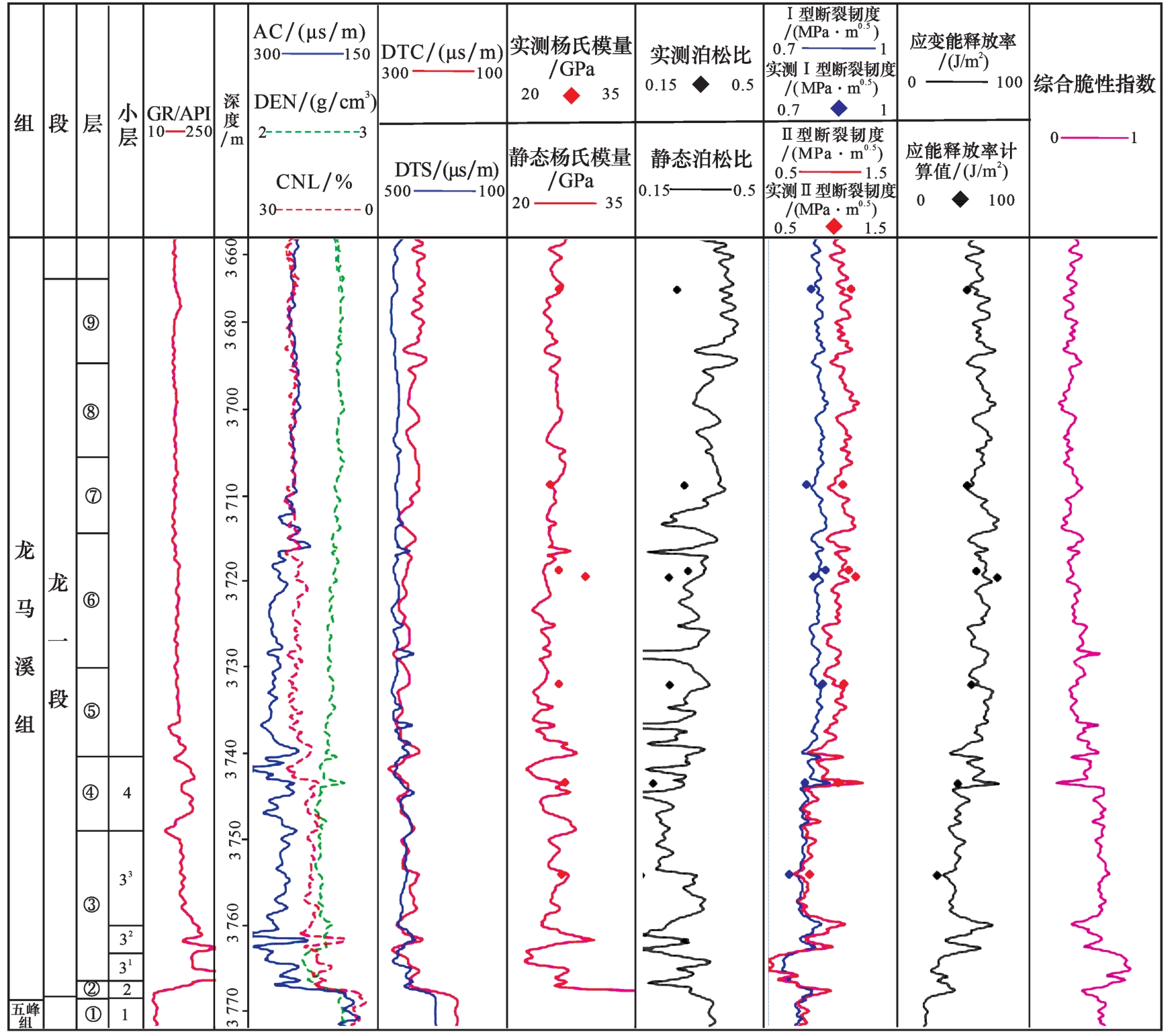

4.4 脆性综合评价指标的构建
表4 数量标度Table 4 Quantity scale |
标度 | 含义 |
---|---|
1 | 两元素相比,具有相同重要性 |
3 | 两元素相比,前者比后者稍重要 |
5 | 两元素相比,前者比后者明显重要 |
7 | 两元素相比,前者比后者强烈重要 |
9 | 两元素相比,前者比后者极端重要 |
2,4,6,8 | 表示上述相邻判断的中间值 |
倒数 | 若因素i与因素j的重要性之比为aij,那么因素j与因素i重要性之比为aji =1/aij |
表5 判断矩阵ATable 5 Judgment matrix A |
重要程度值 | 脆性指数(B i ) | 断裂韧度指数(K c ) | 应力应变曲线脆性(B brit ) |
---|---|---|---|
脆性指数 | 1 | 3 | 1/2 |
断裂韧度指数 | 1/3 | 1 | 1/4 |
应力应变曲线脆性 | 1/2 | 4 | 1 |
表6 归一化判断矩阵ATable 6 Normalized judgment matrix A |
重要程度值 | 脆性指数 | 断裂韧度指数 | 应力应变曲线脆性 | ω | Aω |
---|---|---|---|---|---|
脆性指数 | 0.30 | 0.37 | 0.29 | 0.32 | 0.97 |
断裂韧度指数 | 0.10 | 0.13 | 0.14 | 0.12 | 0.37 |
应力应变曲线脆性 | 0.60 | 0.5 | 0.57 | 0.56 | 1.69 |
