0 引言
1 实验样品与实验方法

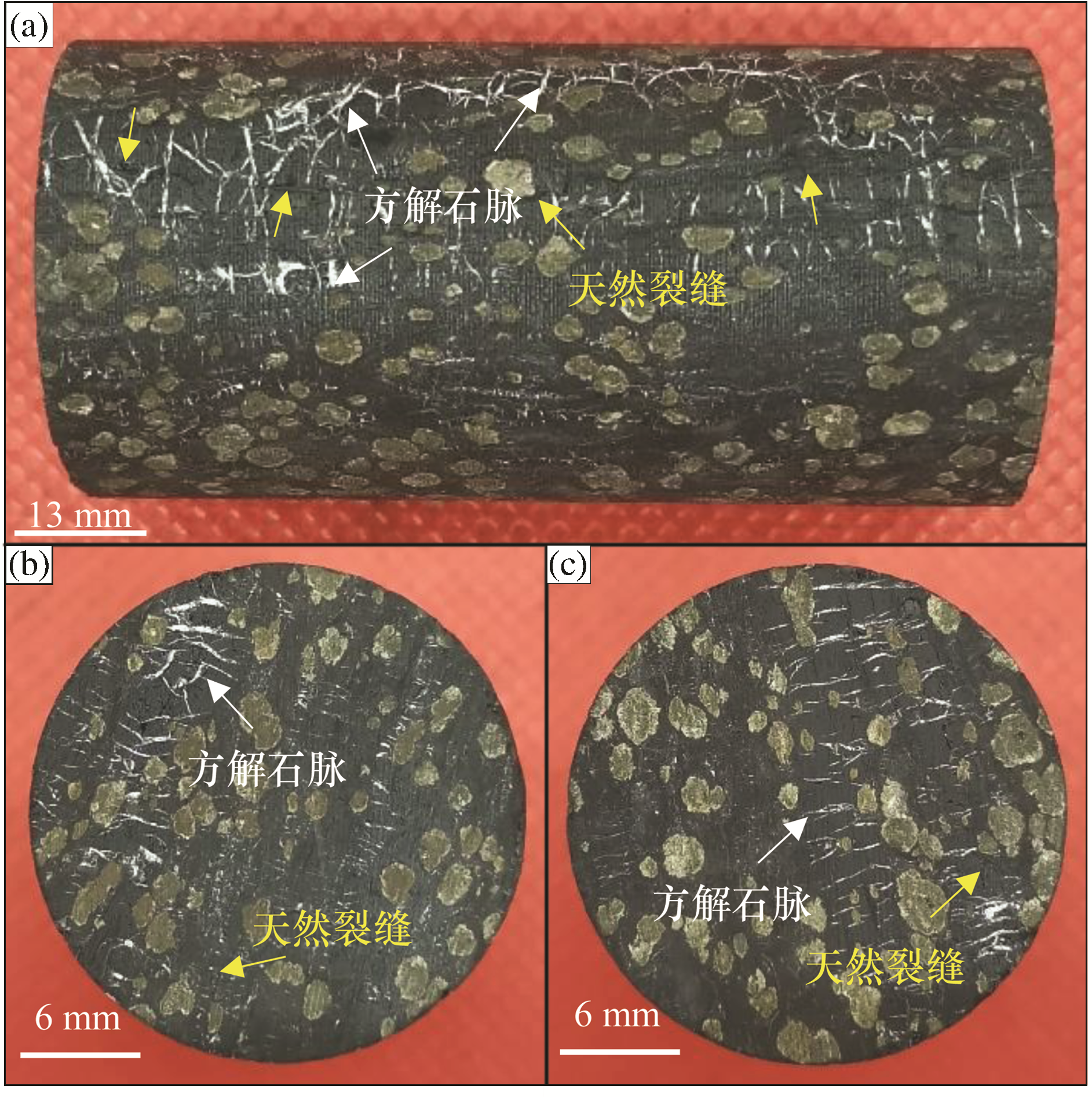

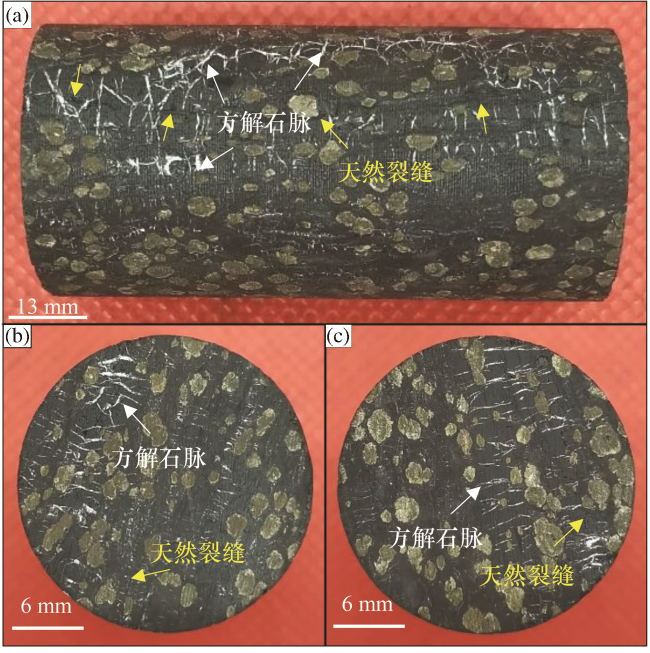

1.1 煤样基本情况
表1 原煤的工业分析与矿物组成Table 1 Industrial analysis and mineral composition of raw coal |
平均密度 /(g/cm3) | 工业分析/% | 矿物含量/% | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
水分 (Mad) | 灰分 (Aad) | 挥发份 (Vdaf) | 石英 (SiO2) | 长石 (KAlSi3O8) | 方解石 (CaCO3) | 菱铁矿 (FeCO3) | 黄铁矿 (FeS2) | 黏土矿物 | 总量 | |
1.23~1.73 | 8.43 | 9.11 | 30.47 | 2.16 | 0.00 | 80.76 | 11.09 | 5.99 | 0.00 | 100.00 |
1.2 实验方法
1.2.1 煤样预处理方法

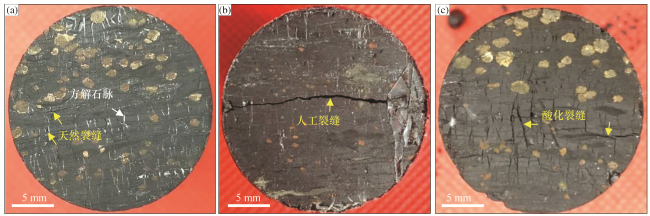

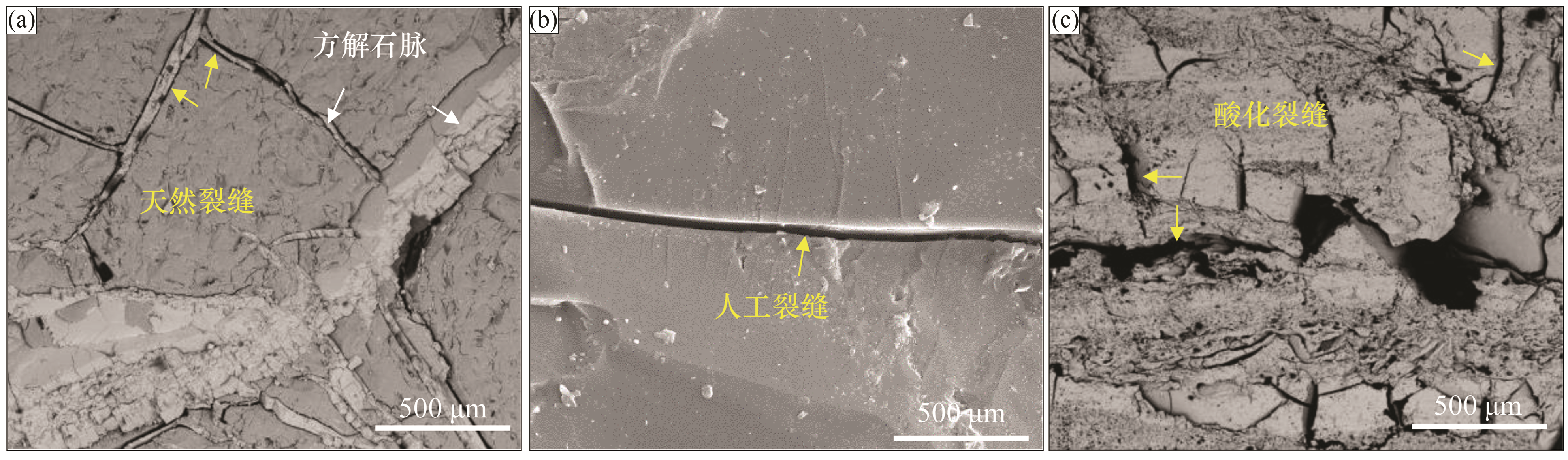

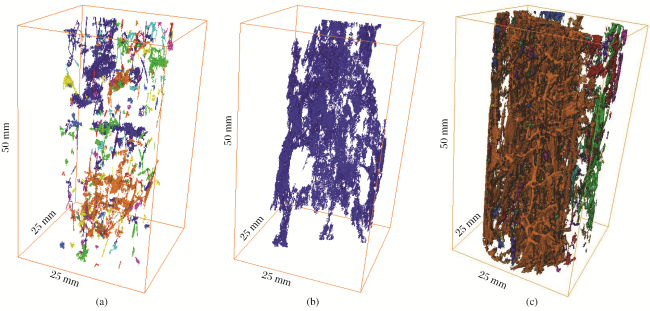

图2 代表性煤样及其表面裂缝形态(a)原煤样;(b)巴西劈裂煤样;(c)酸化处理煤样 Fig.2 Representative coal core and its surface crack morphology |
表2 煤样预处理方式与基本参数Table 2 Coal sample pretreatment methods and basic parameters |
煤样 编号 | 处理方式 (优势渗流通道) | 孔隙度/% | 渗透率/(10-3 μm2) | ||
---|---|---|---|---|---|
处理前 | 处理后 | 处理前 | 处理后 | ||
R1 | 原煤样 (天然裂缝) | 15.3 | / | 2.92 | / |
R2 | 16.6 | / | 3.02 | / | |
A1 | 巴西劈裂 (人工裂缝) | 14.6 | / | 0.35 | 36.37 |
A2 | 14.1 | / | 0.54 | 113.88 | |
M1 | 1%乙酸处理 (酸化裂缝) | 16.7 | 17.3 | 0.65 | 27.76 |
M2 | 17.5 | 18.6 | 1.58 | 34.85 | |
M3 | 3%乙酸处理 (酸化裂缝) | 16.9 | 18.1 | 0.67 | 139.41 |
M4 | 16.0 | 17.1 | 0.83 | 96.86 | |
M5 | 6%乙酸处理 (酸化裂缝) | 16.3 | 17.9 | 1.41 | 52.08 |
M6 | 15.0 | 16.0 | 1.07 | 136.78 | |
M7 | 12%乙酸处理 (酸化裂缝) | 17.3 | 19.1 | 0.48 | 25.53 |
M8 | 14.9 | 16.8 | 0.35 | 51.67 |

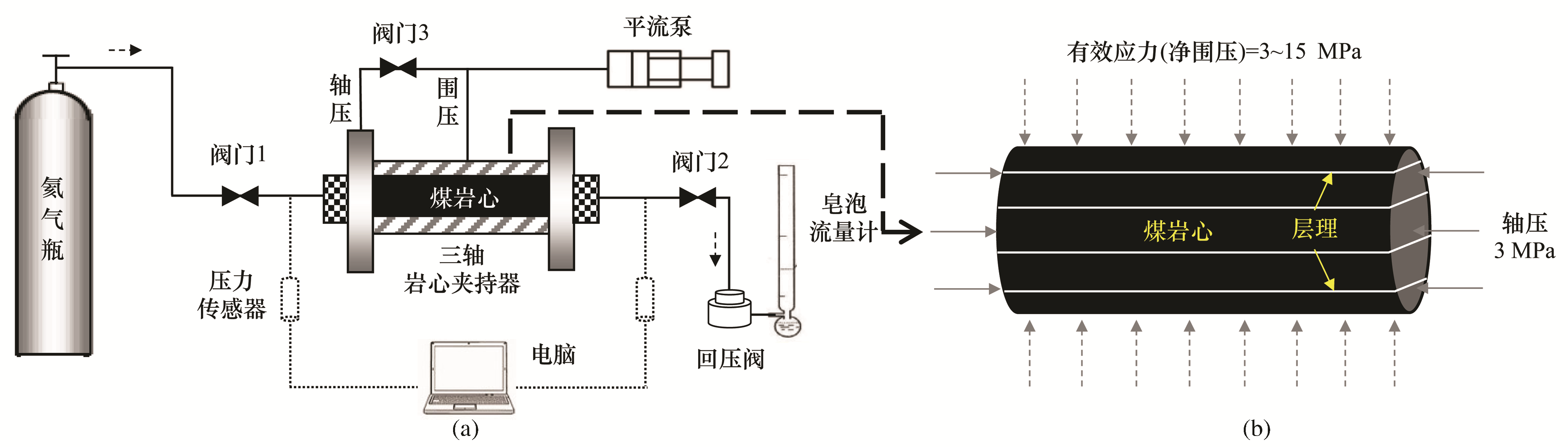

1.2.2 裂缝渗透率应力敏感性实验
2 应力敏感性评价结果

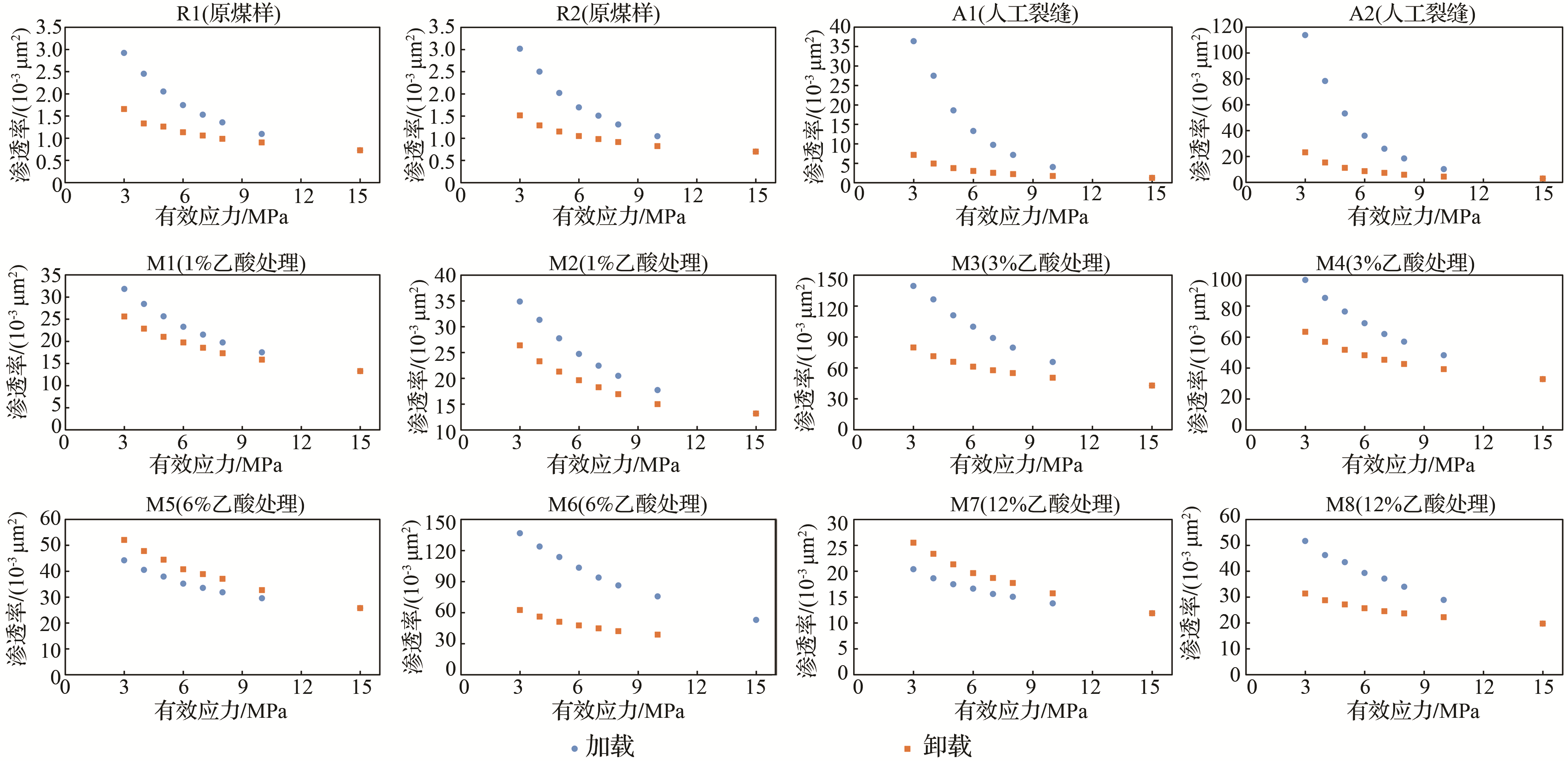

2.1 裂缝渗透率对应力的响应特征

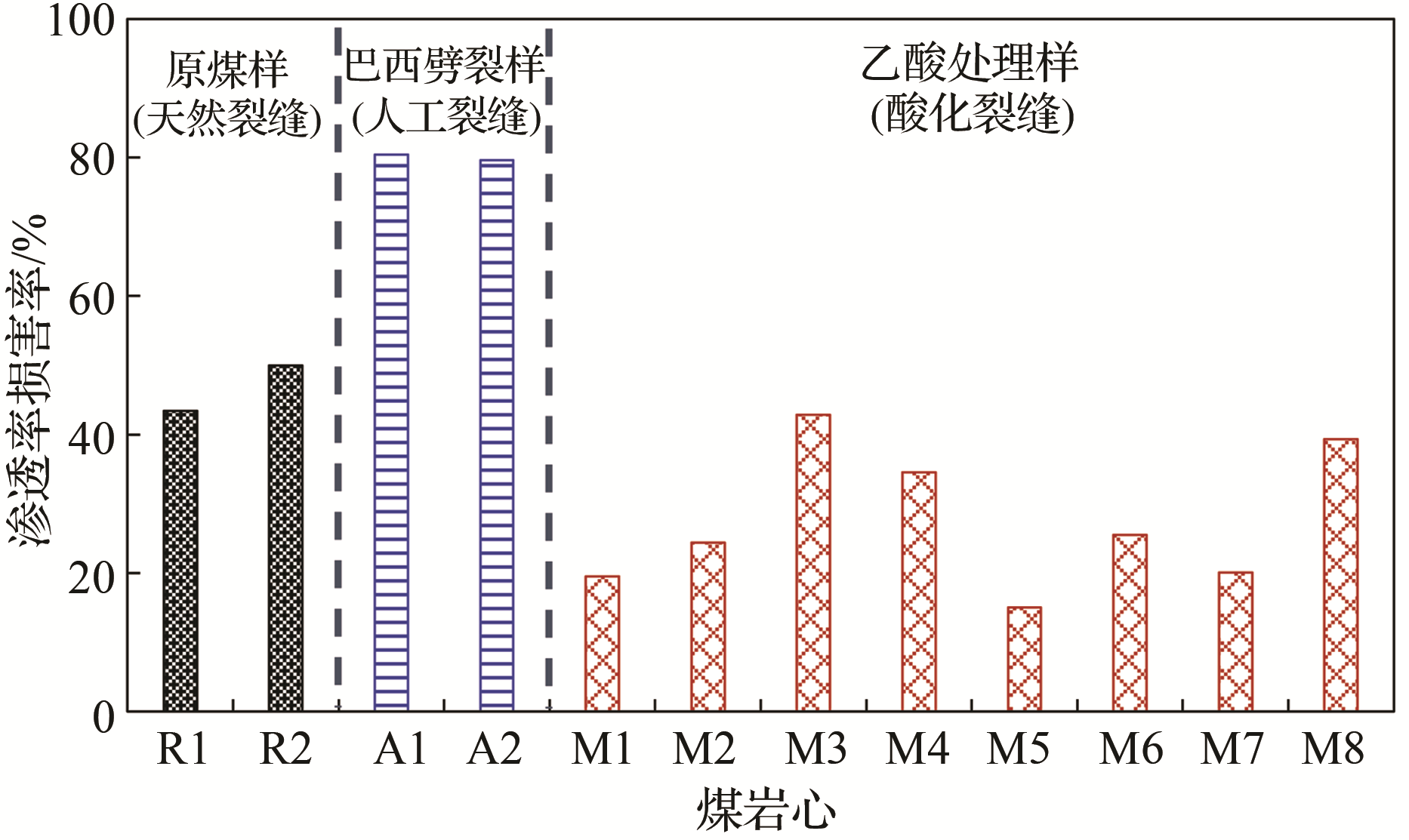

2.2 应力敏感系数对比
表3 煤样应力敏感系数计算结果(应力从3 MPa增加至15 MPa)Table 3 Results of stress sensitivity coefficient of coal sample (stress increased from 3 MPa to 15 MPa) |
煤样编号 | 处理方式 (优势渗流通道) | 实验数据拟合结果 | 应力敏感系数 ( )/MPa-1 | |
---|---|---|---|---|
表达式 | 相关系数(R 2) | |||
R1 | 原煤样 (天然裂缝) | y=2.92exp(-0.13x) | 0.936 3 | 0.13 |
R2 | y=3.02exp(-0.14x) | 0.915 5 | 0.14 | |
A1 | 巴西劈裂 (人工裂缝) | y=36.34exp(-0.30x) | 0.987 4 | 0.30 |
A2 | y=113.85exp(-0.33x) | 0.980 5 | 0.33 | |
M1 | 1%乙酸处理 (酸化裂缝) | y=31.82exp(-0.081x) | 0.947 2 | 0.081 |
M2 | y=34.87exp(-0.09x) | 0.950 3 | 0.090 | |
M3 | 3%乙酸处理 (酸化裂缝) | y=139.4exp(-0.10x) | 0.991 6 | 0.10 |
M4 | y=96.89exp(-0.097x) | 0.979 0 | 0.097 | |
M5 | 6%乙酸处理 (酸化裂缝) | y=52.08exp(-0.063x) | 0.970 7 | 0.063 |
M6 | y=136.78exp(-0.083x) | 0.987 9 | 0.083 | |
M7 | 12%乙酸处理 (酸化裂缝) | y=25.51exp(-0.068x) | 0.963 1 | 0.068 |
M8 | y=51.68exp(-0.082x) | 0.996 4 | 0.082 |
