0 引言

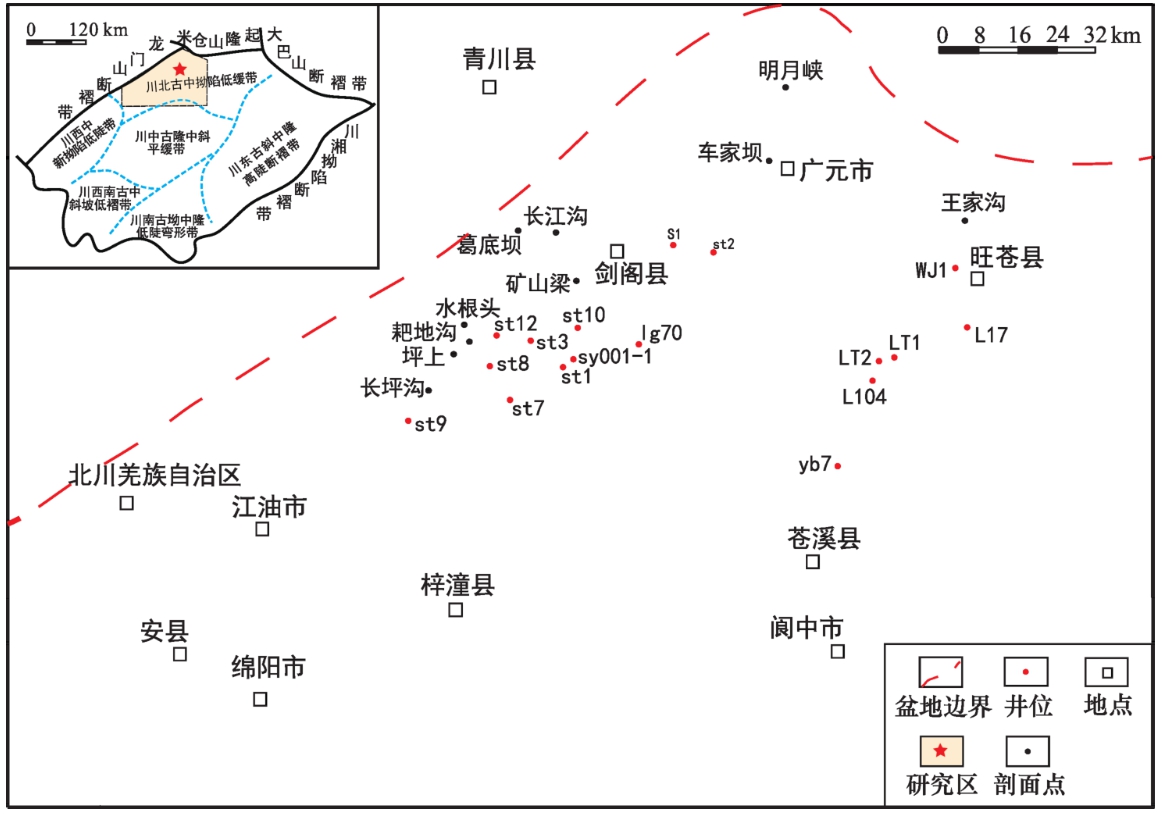

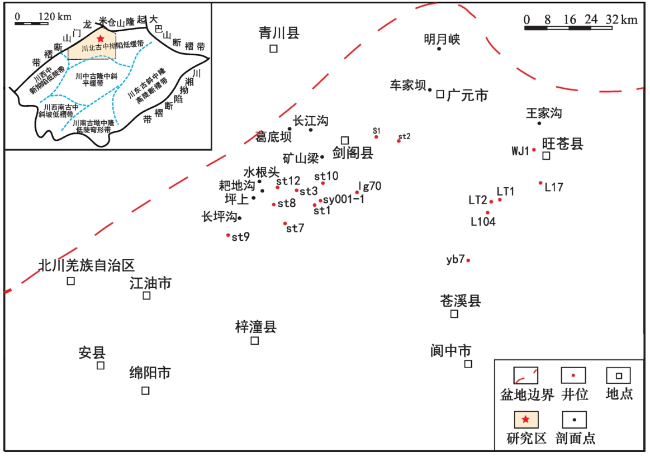

1 地质背景
2 岩石学特征
2.1 岩石类型
表 1 川西北部吴家坪组火山碎屑岩分类Table 1 Classification of pyroclastic rocks of Wujiaping Formation in northwestern Sichuan |
类型 | 岩石 | 成分 | 沉积构造 |
---|---|---|---|
正常火山碎屑岩类 | 凝灰岩 | 火山碎屑物质>90%,粒径小于0.01 mm | 层状构造不明显 |
沉火山碎屑岩类 | 沉凝灰岩 | 火山碎屑物质>50%,陆源碎屑<50% | 成层构造明显 |
火山碎屑沉积岩类 | 凝灰质泥岩 | 黏土矿物>50%,火山碎屑物质>10% | |
凝灰质粉砂岩 | 粉砂岩>50%,火山碎屑物质>10% |
图2 川西北部吴家坪组火山碎屑岩(a)晶屑凝灰岩,斜长石可见解理,LT2井,5 973.76 m,单偏光;(b)晶屑凝灰岩,LT2井,5 973.76 m,正交光;(c)玻屑凝灰岩,LT2井,5 977.7 m,单偏光;(d)玻屑凝灰岩,玻屑全消光,LT2井,5 977.7 m,正交光;(e)沉凝灰岩,见凝灰结构,LT2井,5 977.9 m,单偏光;(f)沉凝灰岩,见凝灰结构,LT2井,5 977.9 m,正交光;(g)凝灰质粉砂岩,第20层顶部,坪上剖面,单偏光;(h)凝灰质泥岩,ST1井,6 725 m,单偏光;(i)凝灰质泥岩,ST1井,6 725 m,正交光 Fig.2 Pyroclastic rocks of Wujiaping Formation in northwestern Sichuan |

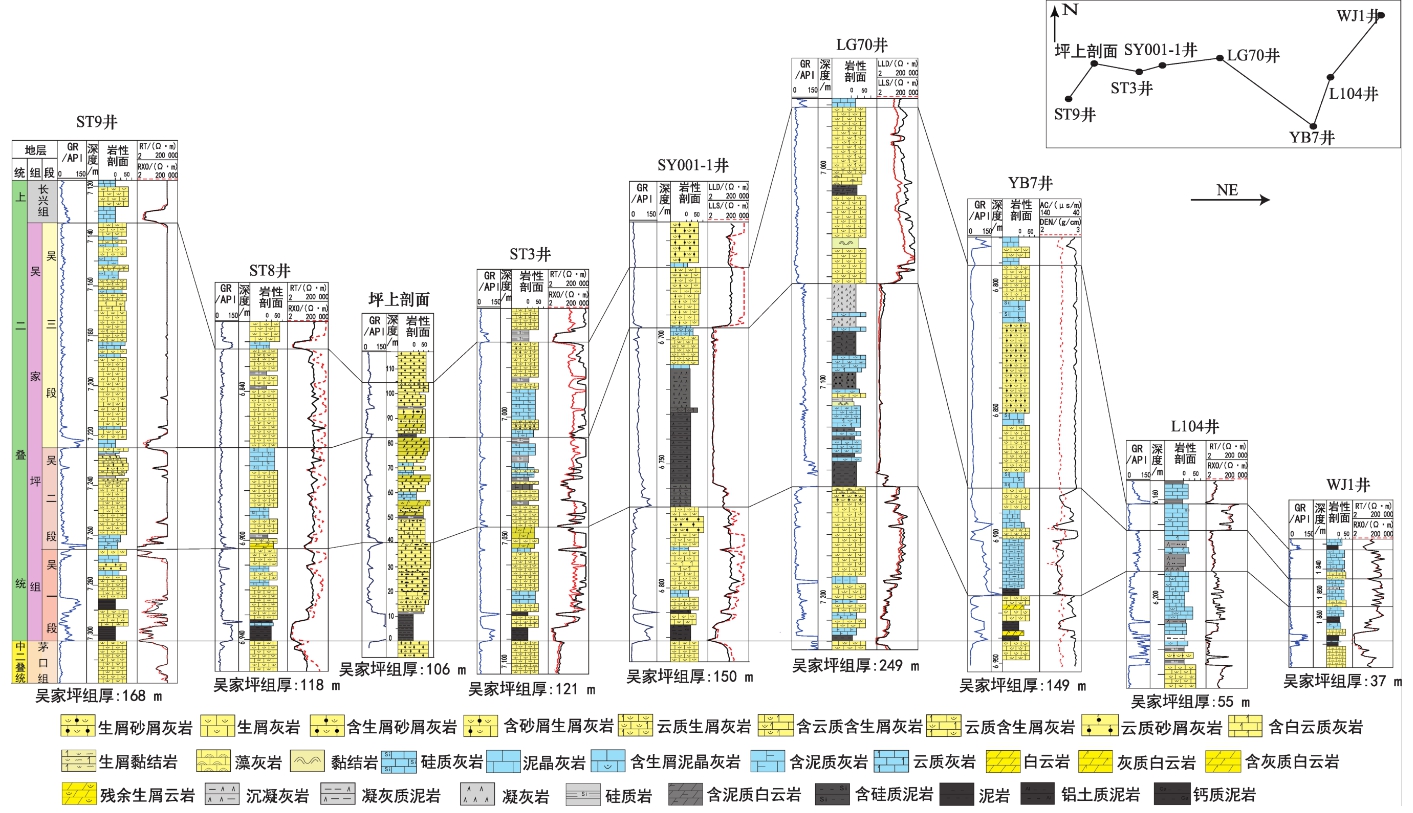

2.2 岩性分布
3 孔隙特征
3.1 孔隙类型
图4 川西北部吴家坪组火山碎屑岩孔隙类型(a)红色箭头处见收缩孔,沉凝灰岩,LT2井,5 973.3 m,单偏光;(b)铸模孔,后期被有机质充填,凝灰岩,LT2井,5 975.5 m,单偏光;(c)粒间溶孔、粒内溶孔、生物体腔孔,沉凝灰岩,见骨针、有孔虫,坪上剖面第20层,单偏光;(d)粒间溶孔,凝灰岩,LT2井,5 986.02~5 986.28 m,扫描电镜;(e)粒内溶孔,沉凝灰岩,LT2井,5 985.75~5 985.84 m,扫描电镜 Fig.4 Pore types of pyroclastic rocks of Wujiaping Formation in northwestern Sichuan |
3.2 成岩作用
图5 川西北部吴家坪组火山碎屑岩成岩作用(a)沉凝灰岩,颗粒定向排列,LT2井,5 973.3 m,单偏光;(b)沉凝灰岩,颗粒定向排列,LT2井,5 973.3 m,正交光;(c)沉凝灰岩,黏土矿物胶结物,LT2井,5 988.9 m,单偏光;(d)伊利石胶结物,呈细鳞片状,LT2井,5 982.5~5 982.72 m,扫描电镜;(e)沉凝灰岩,红圈内为碳酸盐矿物胶结物,LT2井,5 982.2 m,单偏光;(f)沉凝灰岩,红圈内为碳酸盐矿物胶结物,LT2井,5 982.2 m,正交光;(g)沉凝灰岩,粒间溶孔,LT2井,5 987.65 m,单偏光;(h)玻屑凝灰岩,红圈内为菱形碳酸盐矿物交代玻屑,LT2井,5 972.6 m,单偏光;(i)玻屑凝灰岩,红圈内为菱形碳酸盐矿物交代玻屑,LT2井,5 972.6 m,正交光 Fig.5 The diagenesis of pyroclastic rocks of Wujiaping Formation in northwestern Sichuan |

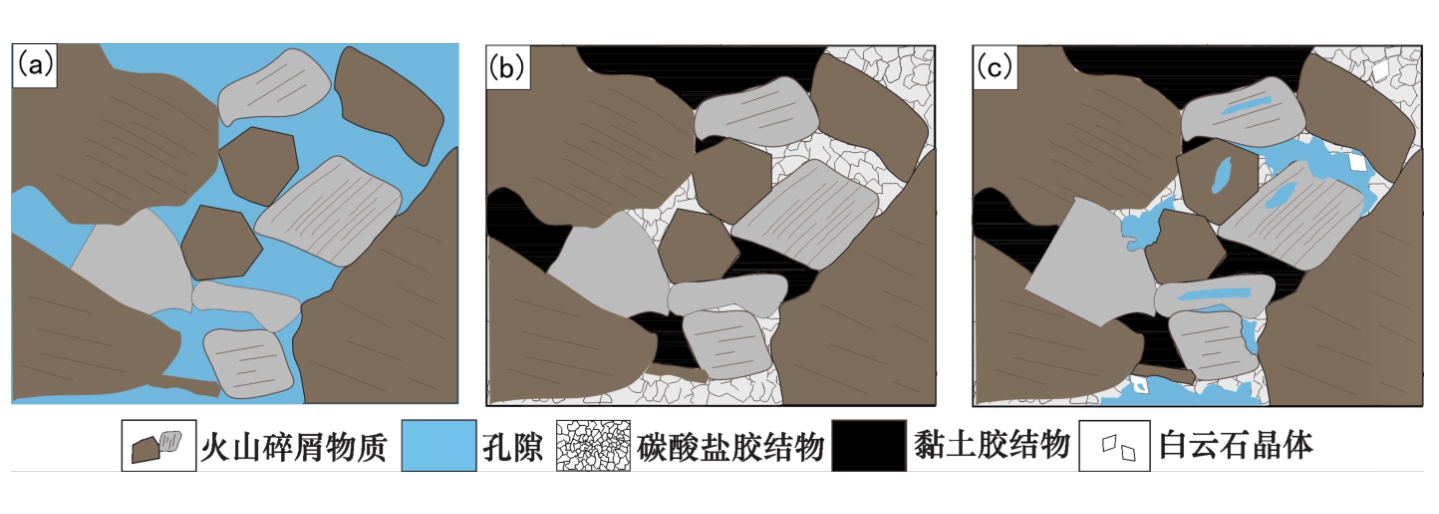

4 孔隙演化

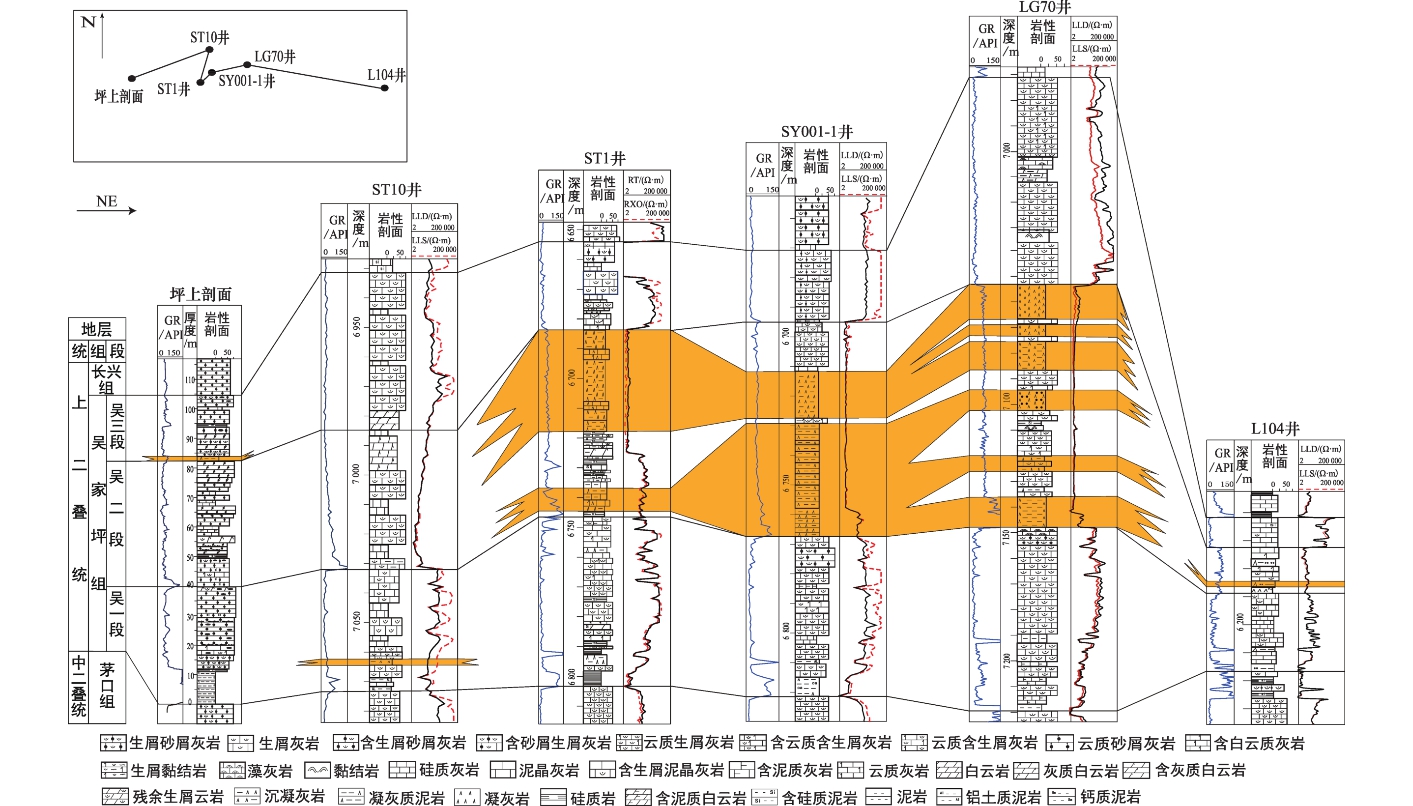

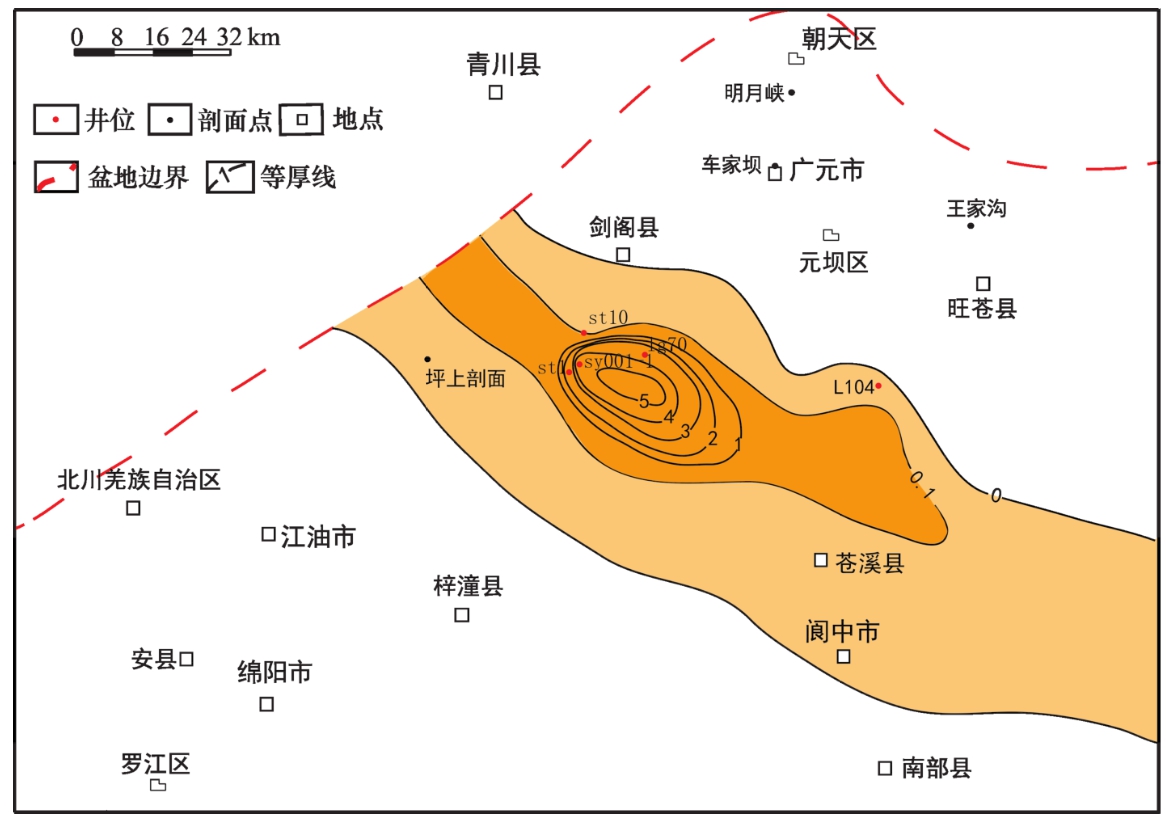

5 有利储集区分布
表2 吴家坪组典型井火山碎屑岩储层统计Table 2 Statistical tables of pyroclastic rock reservoirs of typical wells in Wujiaping Formation |
井名 | 深度范围/m | 厚度/m | 孔隙度/% | 渗透率/(10-3 μm2) | 储能系数 | 储层评价 | 岩性 | 层位 |
---|---|---|---|---|---|---|---|---|
LG70井 | 7 068.5~7 103.4 | 32.9 | 7.3 | 0.006 | 3.6 | 气层 | 凝灰岩 | 吴二段 |
7 108.5~7 118.9 | 8.6 | 4.8 | 0.005 1 | 气层 | 凝灰质粉砂岩 | 吴二段 | ||
7 134.2~7 156.1 | 19.1 | 5.6 | 0.005 9 | 气层 | 沉凝灰岩夹生屑泥晶灰岩 | 吴二段 | ||
ST1井 | 6 723.9~6 761.7 | 35.5 | 7.7 | 0.007 5 | 2.7 | 气层 | 沉凝灰岩夹泥晶凝灰质灰岩 | 吴二段 |
SY001-1井 | 6 792.8~6 864.8 | 49.9 | 8.9 | 0.008 | 4.4 | 气层 | 沉凝灰岩、凝灰质泥岩 | 吴二段 |
ST10井 | 7 061.9~7 071.3 | 3 | 3.2 | 0.004 9 | 0.1 | 差气层 | 沉凝灰岩 | 吴一段 |
L104井 | 6 196.4~6 202.5 | 1.3 | 2.2 | 0.004 | 0.03 | 含水层 | 凝灰质粉砂质泥岩 | 吴二段 |
