黔北凤冈地区海相牛蹄塘组页岩气成藏地质特征及评价

张大权,邹妞妞,杜威,赵福平,陈祎,石富伦,王奕松,林瑞钦

Geological features and evaluation of Niutitang Formation shale gas in Fenggang block， northern Guizhou

Daquan ZHANG,Niuniu ZOU,Wei DU,Fuping ZHAO,Yi CHEN,Fulun SHI,Yisong WANG,Ruiqin LIN

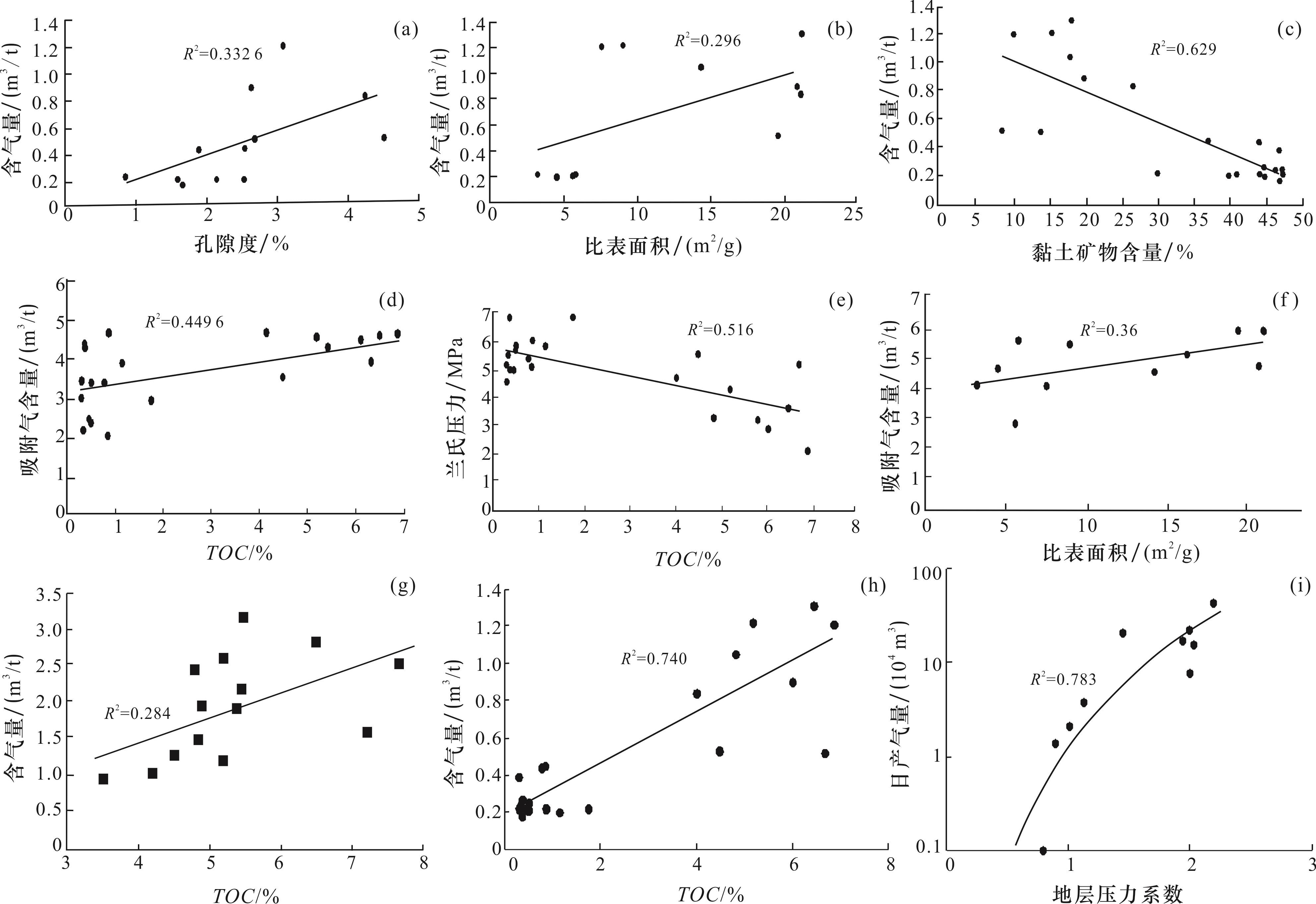

图5 页岩气孔隙结构参数与TOC含量和含气量的关系 （a）YX1井牛蹄塘组孔隙度与含气量的关系；（b）YX1井牛蹄塘组比表面积与含气量的关系；（c）YX1井牛蹄塘组黏土矿物与含气量的关系；（d）YX1井牛蹄塘组TOC与吸附气含量的关系；（e）YX1井牛蹄塘组TOC与兰氏压力的关系；（f）YX1井牛蹄塘组比表面积与吸附气含量的关系；（g）TX1井牛蹄塘组页岩与含气量的关系（王濡岳等［24］）；（h）YX1井牛蹄塘组页岩与含气量的关系（本文）；（i）四川盆地及周缘下古生界页岩气产量与压力系数关系［38］

Fig.5 Relationships between TOC content， gas content and pore structure parameters of shale gas
