四川盆地东部涪陵地区自流井组陆相页岩储层微裂缝发育特征及其对页岩气富集的意义

王鹏威,张亚雄,刘忠宝,陈筱,李飞,郝景宇,王濡岳

Microfracture development at Ziliujing lacustrine shale reservoir and its significance for shale-gas enrichment at Fuling area in eastern Sichuan Basin

Pengwei WANG,Yaxiong ZHANG,Zhongbao LIU,Xiao CHEN,Fei LI,Jingyu HAO,Ruyue WANG

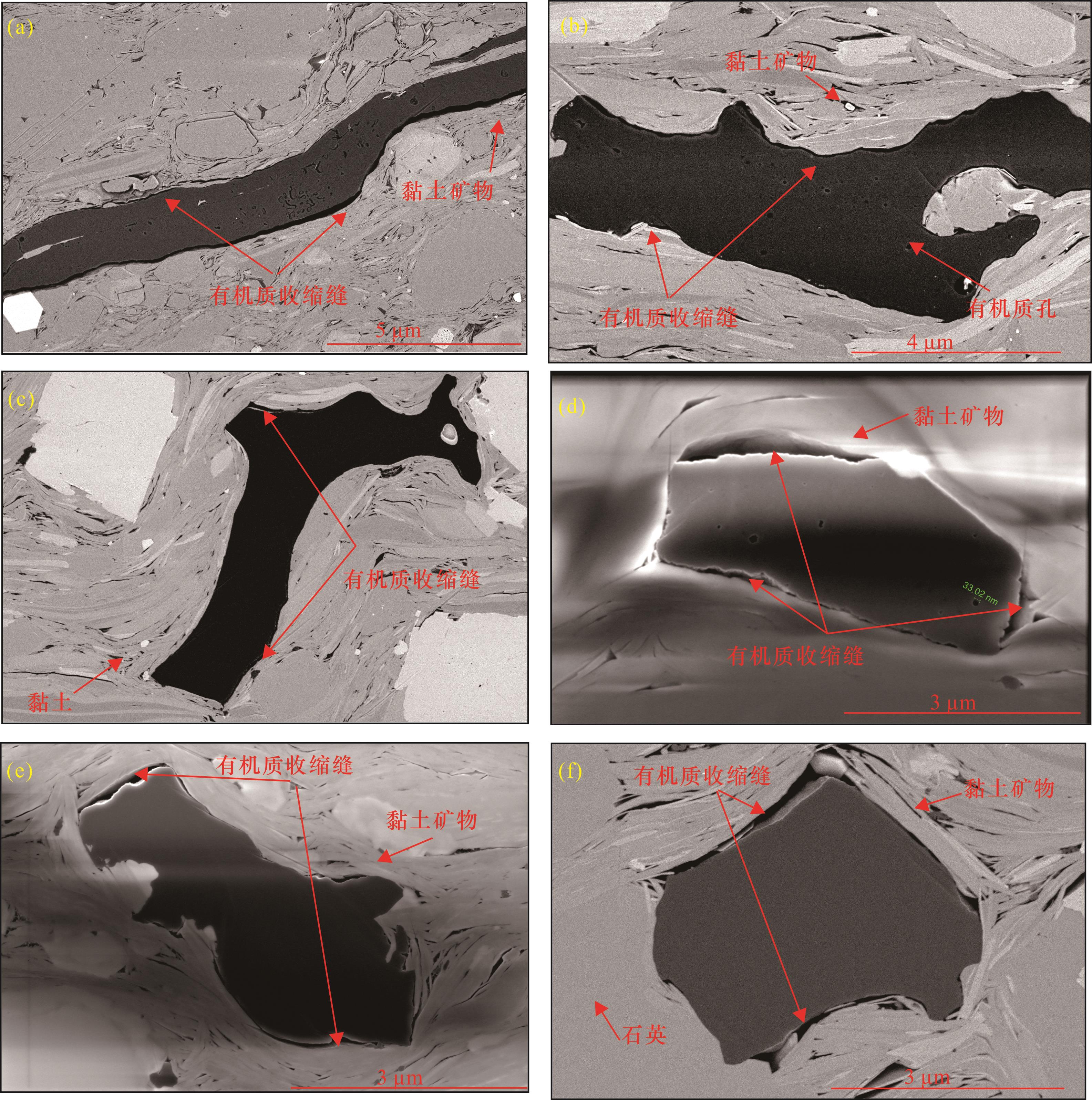

图4 川东地区下侏罗统陆相页岩有机质收缩缝 （a）FY1井，J1d，2 729 m，灰黑色页岩，条带状有机质与黏土矿物间局部发育粒缘缝，有机质条带内偶见有机孔；（b）XL101井，J1da，2 268 m，灰黑色含介壳页岩夹灰质纹层，条带状有机质与无机矿物间局部发育粒缘缝；（c）XL101井，J1d，2 268 m，灰黑色页岩，条带状有机质与黏土矿物间发育微裂缝；（d）XL101井，J1da，2 144 m，灰黑色页岩，块状有机质与无机矿物间局部发育粒缘缝；（e）XL101井，J1da，2 268 m，灰黑色含介壳页岩夹灰质纹层，块状有机质与无机矿物间局部发育粒缘缝；（f）XL101井，J1d，2 268 m，灰黑色页岩，块状有机质结构致密，有机质与黏土矿物间发育微裂缝

Fig.4 Fractures derived from organic matter shrinking in Lower Jurassic lacustrine shale in eastern Sichuan Basin
